三筒联动铰接式运动连接结构件

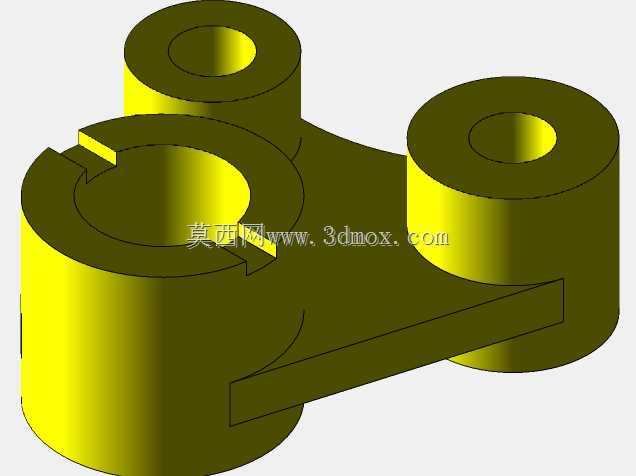

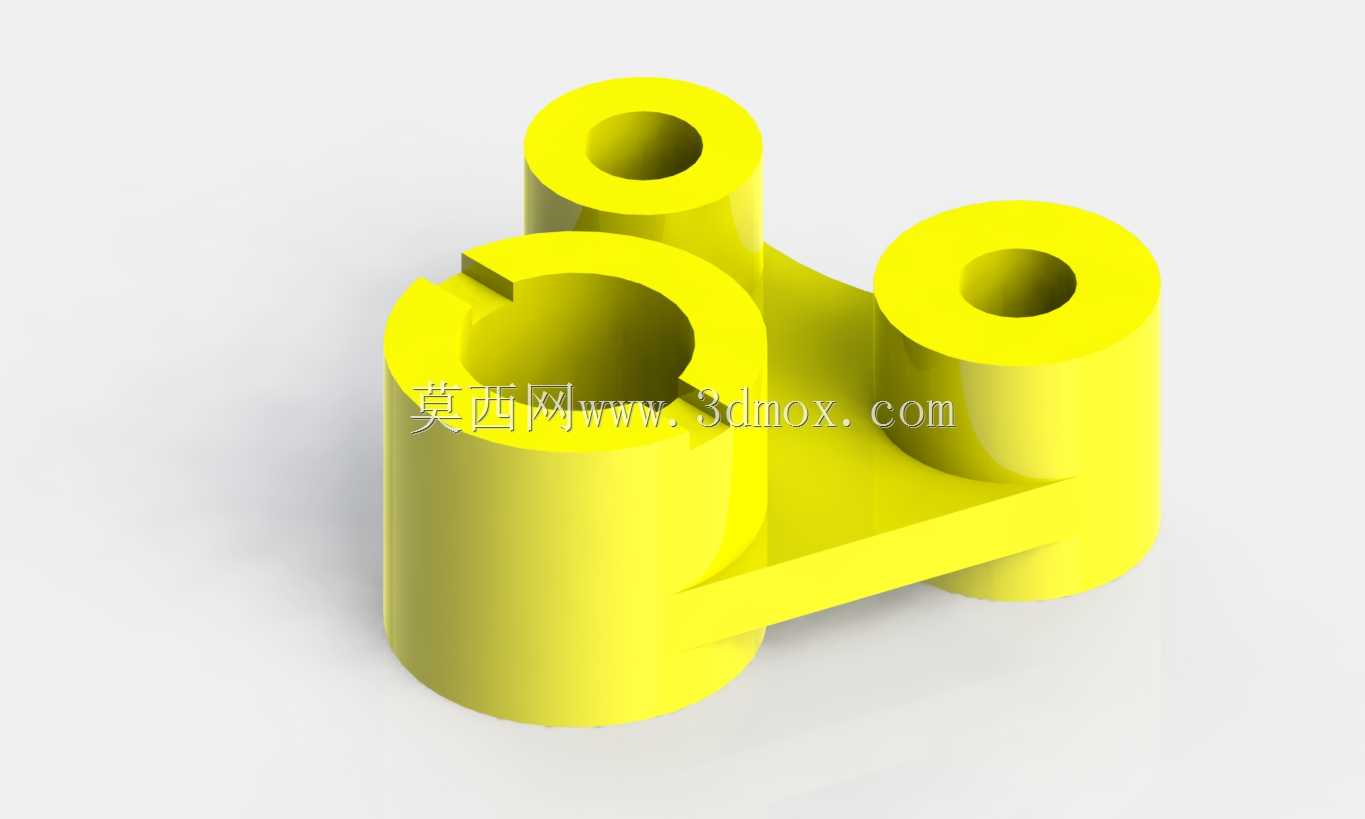

　　这类三筒联动的铰接连接结构，常出现在轻工自动化输送线的拨料机构、小型检测设备的姿态调整模组里，核心作用是实现多轴同步摆动的运动传递，替代传统分散式的多个独立铰接座，减少装配时的同轴度调校工作量。从结构形态来看，三个带内孔的筒状结构通过一体化的连接筋整合为一个整体，其中左侧大直径筒体内壁开有轴向缺口，这个缺口是为了配套卡簧或者限位销使用，用来限制穿入孔内的铰接轴轴向窜动，避免设备长时间运行后销轴脱出引发机构卡滞。三个筒体的内孔直径存在梯度差异，对应不同负载的铰接轴安装需求，两个小直径筒体主要承担辅助导向与侧向支撑作用，大直径筒体作为主受力铰接点，承担机构摆动过程中的主要径向载荷与扭矩传递。设计时将三个铰接点位整合在同一个零件上，

　　首先是考虑到小空间内的紧凑布局需求，在桌面型检测设备、小型分拣机构这类安装空间受限的场景里，分散式铰接座需要分别加工安装基准面，不仅占用更多安装空间，累积的装配误差还会导致运动过程中出现卡涩、异响，一体化结构可以一次装夹完成所有孔位的精加工，从加工端就保证三个铰接孔的位置度与平行度，装配时只需要找准主筒体的安装基准，就能完成整个组件的定位，大幅缩减装配调校的时间成本。连接筋的厚度做了渐变处理，靠近主筒体的位置筋厚更大，向两侧小筒体过渡时逐渐减薄，这种设计是通过有限元受力分析优化后的结果，在保证整体结构刚性、满足摆动过程中抗形变要求的前提下，尽可能减少零件的整体重量，降低运动过程中的惯性负载，适配小型驱动元件的出力范围。安装边界上，

　　三个筒体的端面均做了倒角处理，避免装配时刮伤配套轴件的表面镀层，筒体内孔的公差带选用间隙配合的公差区间，既能保证铰接轴转动顺畅，又不会因为间隙过大产生晃动间隙，影响运动传递的精度。这类结构件在实际使用中，通常会在筒体内孔镶嵌自润滑铜套，不需要频繁加注润滑脂就能满足长时间往复摆动的使用需求，适合在洁净车间内的自动化设备上使用，避免油污污染生产环境。
