带斜向支撑的铰接式安装固定支座结构

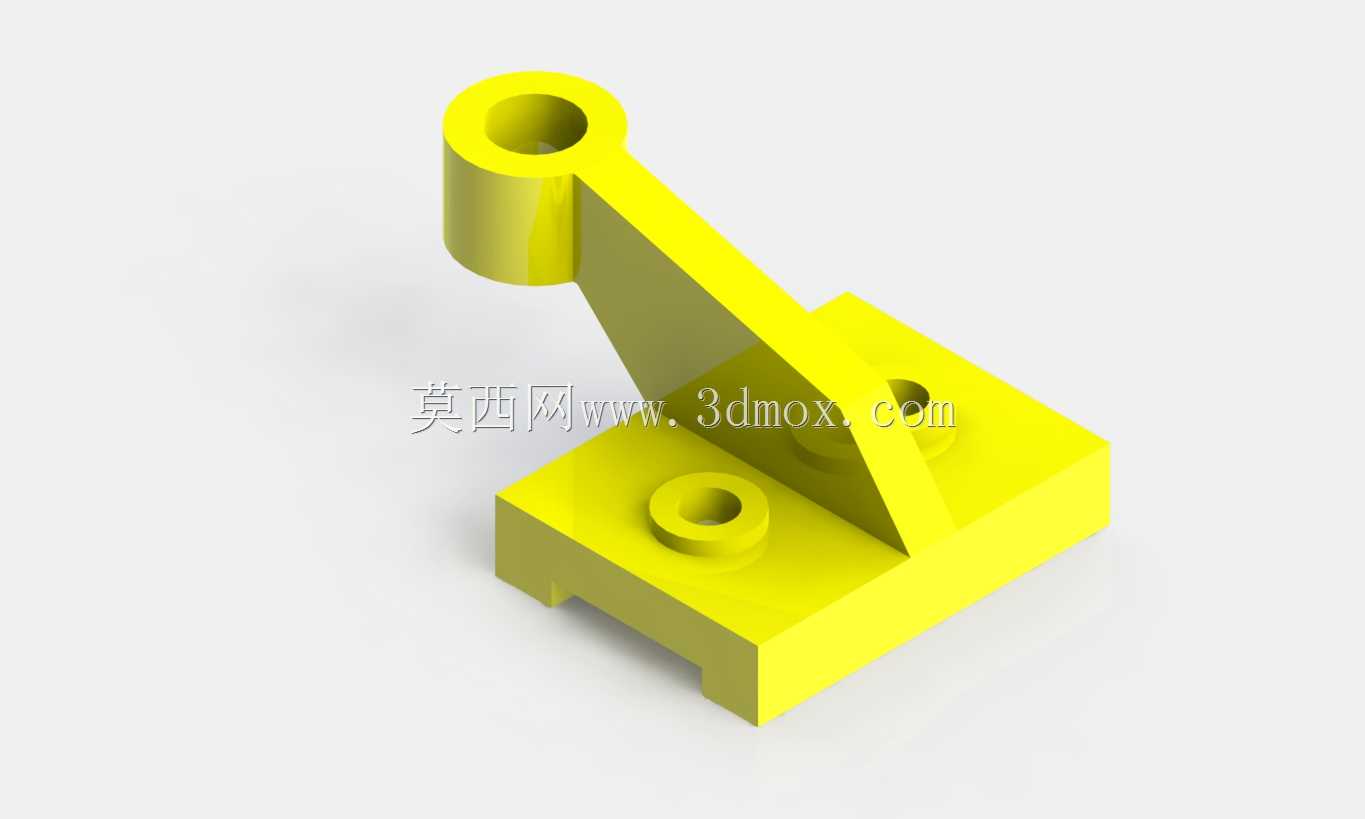

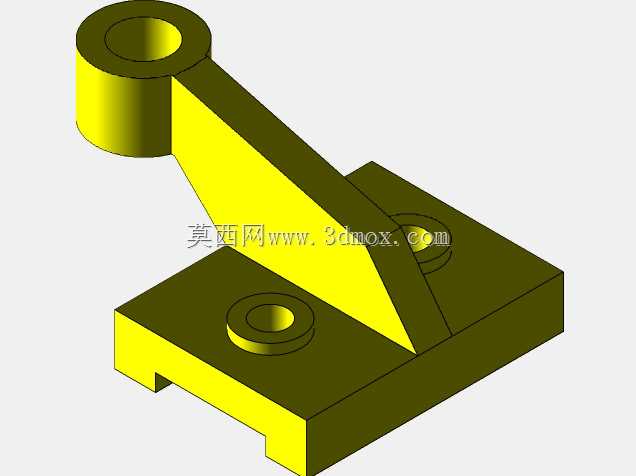

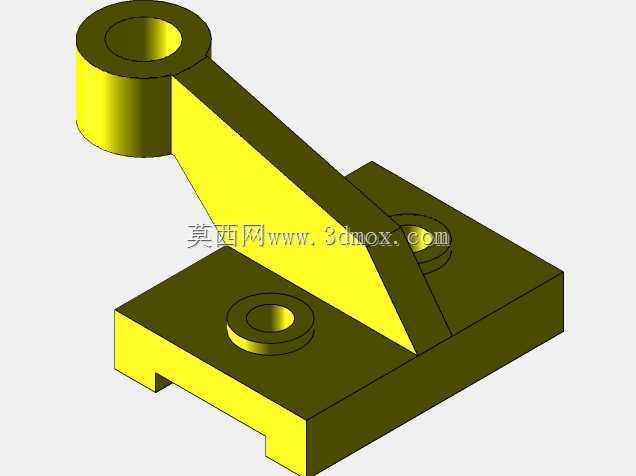

　　这类带斜向支撑的铰接式安装支座，在轻工自动化输送线、小型实验台架、教学演示运动机构中应用十分广泛，核心作用是为做定轴摆动的杆件提供稳定的安装基准，同时承受摆动过程中产生的径向载荷与倾覆力矩，避免安装基面出现应力集中导致的变形。从结构设计逻辑来看，整体采用一体化成型思路，底部为带两个沉头安装孔的方形安装板，板底设置有定位凸台，能够在安装时快速卡入安装基面的预设槽位，无需反复调整同轴度，两个沉头孔的孔位公差控制在±0.1mm范围内，适配M4规格的内六角圆柱头螺钉，安装后螺钉头部完全沉入沉孔内，不会与上方运动部件产生运动干涉。斜向支撑筋采用等厚度设计，连接底部安装板与上方的铰接套筒，筋板的倾斜角度经过受力校核，

　　能够将铰接部位承受的径向力均匀传导至整个安装基面，避免应力集中在套筒与底板的连接转角处，筋板与套筒、底板的连接位置均设置了R2的铸造圆角，既能够减少注塑或机加工过程中的应力开裂风险，也能有效降低应力集中系数，提升结构的抗疲劳性能。上方的铰接套筒为通孔设计，内径适配直径8mm的铰接销轴，套筒的轴向长度设计为18mm，足够的配合长度能够保证销轴摆动过程中不会出现卡滞，同时套筒端面与筋板侧面齐平，没有多余的突出结构，能够减少相邻运动部件的安装避让空间。安装边界方面，整个支座的总高度控制在35mm以内，底部安装板的外形尺寸为40mm×30mm，安装时仅需要在基面预留45mm×35mm的平整安装区域即可，不需要额外的避让空间，

　　两个安装孔的中心距为20mm，符合常规小型安装座的孔位通用标准，能够直接替换同规格的标准支座，无需重新加工安装孔位。在实际使用场景中，这类支座常作为小型连杆运动机构的固定铰接点，比如教学用的曲柄摇杆演示机构、小型物料分拣装置的摆杆安装座、自动化设备上的挡料板摆动支座，能够在频繁往复摆动的工况下保持长期的结构稳定性，不会出现连接松动或者支撑变形的问题。结构设计时没有多余的冗余特征，整体重量较轻，采用一体化加工或者注塑成型的工艺都能够快速批量生产，加工过程中仅需要保证铰接套筒的内孔粗糙度达到Ra1.6，安装板的底面平面度控制在0.05mm以内，即可满足使用要求，不需要额外的精加工工序，制造成本较低，适配多种小型运动机构的安装需求。
