传感器配套铰接式传动连接构件

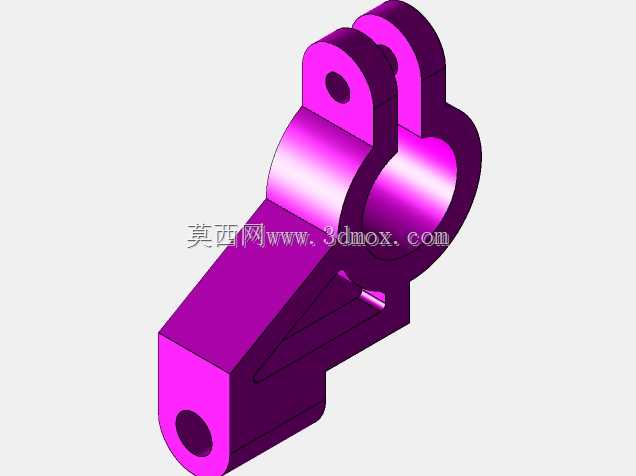

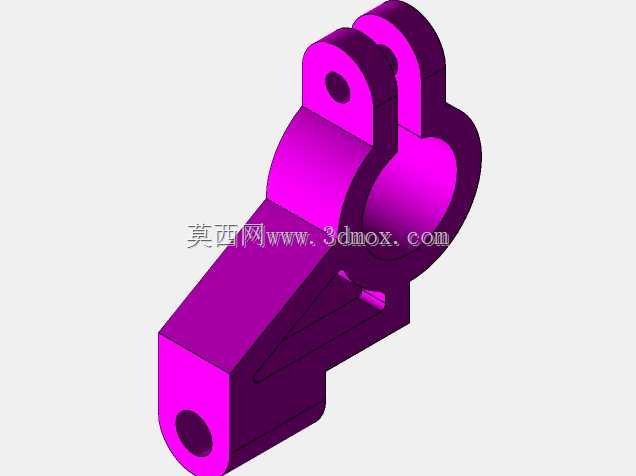

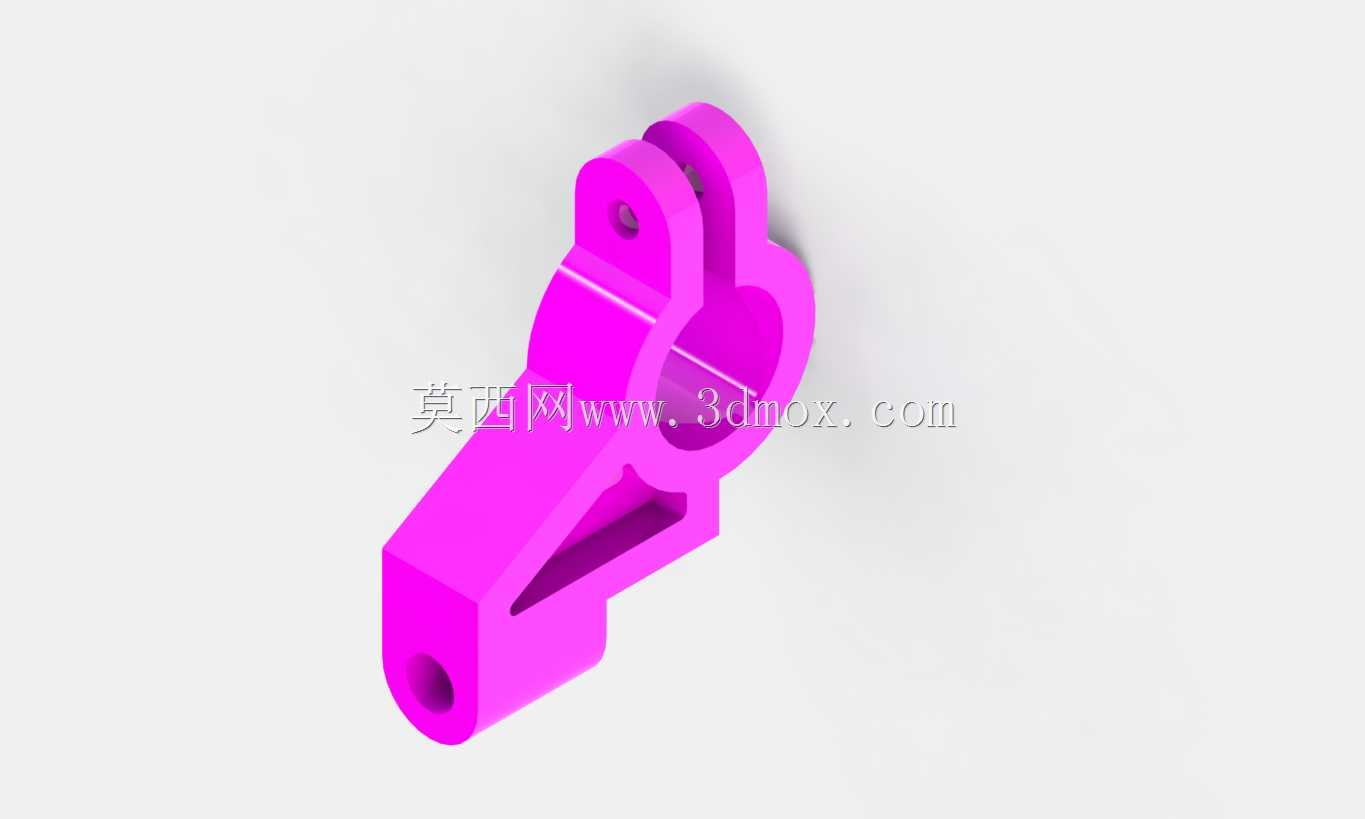

　　该构件属于传感器配套运动机构中的铰接传动连接件，主要应用在工业传感检测工位的动作传递链路中，常见于自动化产线的位置触发、位移反馈单元的联动结构，用来将执行端的往复摆动、直线位移同步传递到传感器触发端，保证检测动作与设备运行节拍精准匹配。从结构设计来看，构件整体采用一体化铣削成型思路，主体为带通孔的铰接套筒结构，套筒内径适配常规直径的铰接销轴，套筒侧壁延伸出带斜向减重槽的悬臂连接臂，臂端预留同轴铰接孔，可与末端触发拨杆或者联动摆臂完成销接，悬臂根部做了大圆角过渡处理，避免往复运动过程中应力集中导致的结构疲劳开裂。安装边界上，构件的套筒通孔为主要安装基准，可套入固定铰轴实现周向摆动，臂端铰接孔的中心距与套筒中心保持固定尺寸公差，

　　装配时需保证两孔轴线平行度误差控制在0.02mm以内，避免运动卡滞，整体外轮廓无突出锐边，所有棱边均做了0.5mm的倒角处理，既方便装配时的销轴导入，也能减少运动过程中对相邻线缆、防护结构的剐蹭。实际使用场景中，这类构件常搭配光电式、接触式传感器使用，当设备运行到指定工位时，联动机构带动该构件绕铰接轴转动，臂端结构触压传感器触头或者遮挡光电传感光路，完成位置信号的触发反馈，相比直连式触发结构，这种带悬臂的铰接件可以适配不同安装间距的传感器布置需求，通过调整臂长或者铰接角度，就能适配不同的触发行程要求，不需要额外加工转接板。设计过程中重点考虑了往复摆动的耐磨性能，铰接孔位置可镶嵌铜套或者做表面硬化处理，降低长期转动带来的磨损量，

　　保证触发位置的重复精度，斜向减重槽的设置在不降低结构刚性的前提下，减少了构件自身重量，降低运动过程中的惯性冲击，让触发动作更平稳，不会因为惯性过冲导致传感器误触发或者结构损坏。构件的外形轮廓完全避让周边的走线槽、安装板边界，摆动过程中不会与相邻的紧固件、管线产生干涉，可直接替换同规格的老旧磨损件，不需要对原有安装位做二次修改，适配多数常规自动化检测工位的传感触发机构改造需求。
