多安装孔位异形传动连接构件结构

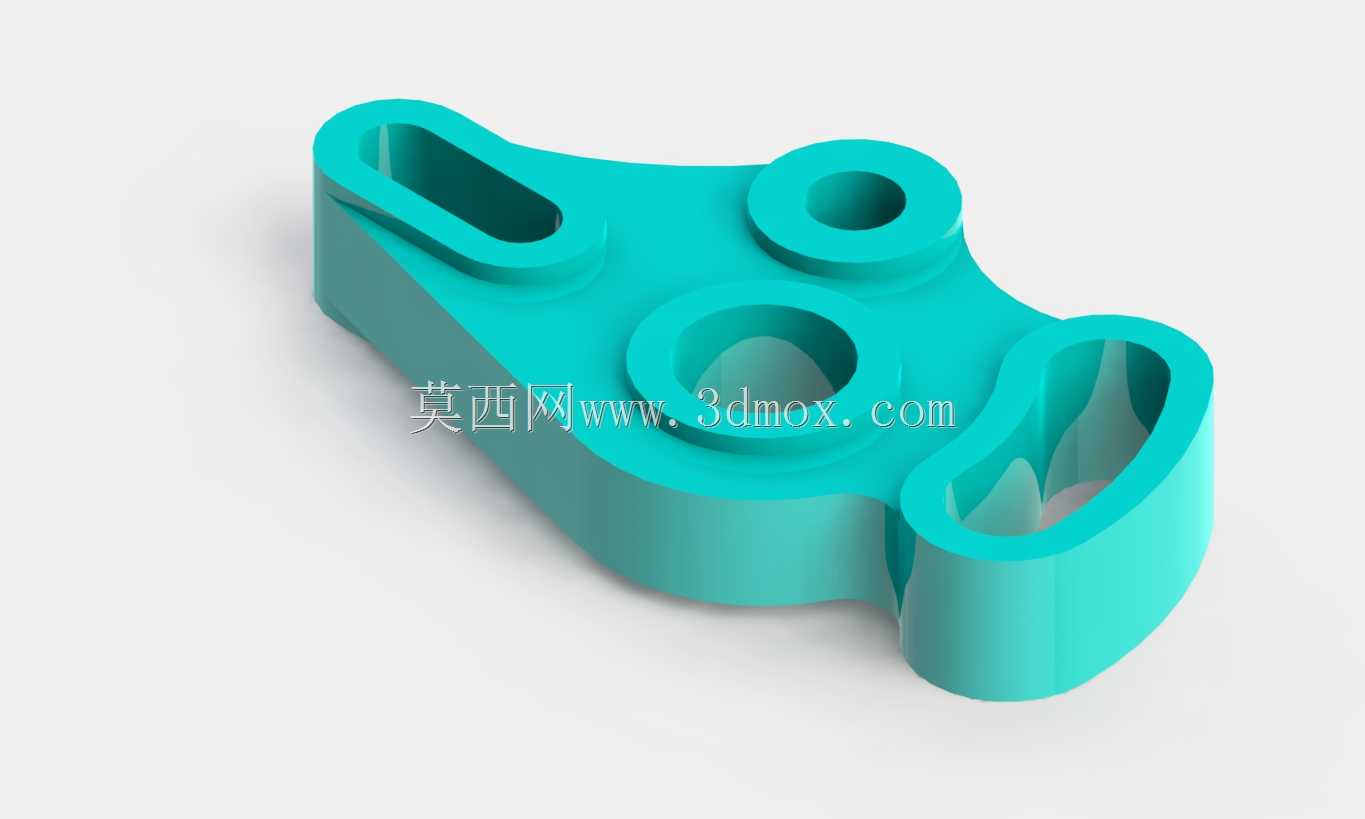

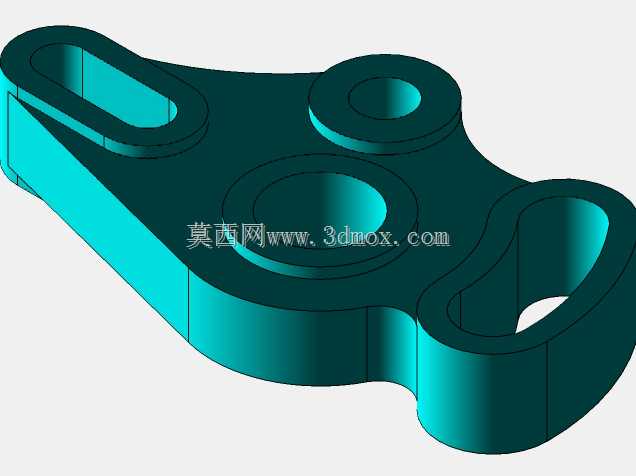

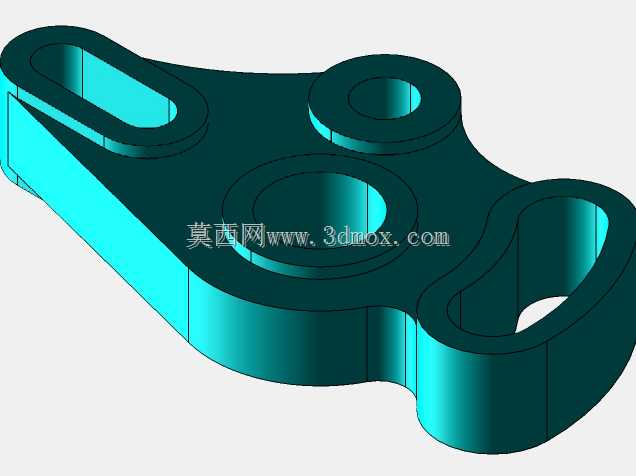

　　这类异形连接构件多用于小行程往复运动机构的动力传递环节，常见于轻工自动化设备的进给模组、小型检测设备的工位切换组件中，承担动力输入端与执行端之间的扭矩传递、运动轨迹约束作用，相比标准连杆类零件，其非对称的异形轮廓可以在有限安装空间内避让周边的管线、相邻紧固件，避免机构运行过程中出现运动干涉。从结构设计来看，构件上设置的三个不同孔径的圆形安装孔，分别对应动力输入轴铰接、执行端连接、辅助导向轴限位的功能，其中大孔径的中心孔为主要受力铰接位，孔壁厚度经过受力校核，能够承受常规往复运动下的径向载荷，不会出现长期运行后的孔位变形问题；侧边的长条形腰型孔则是为安装位置微调预留的调整余量，装配时可以根据实际机构的行程偏差调整固定位置，

　　降低零件加工的精度公差要求，减少装配环节的修配工作量。构件整体采用等壁厚的实体结构设计，边缘位置做了统一的圆角过渡，既可以消除加工后的应力集中点，也能避免装配调试过程中尖锐边角划伤操作人员，外轮廓的曲面造型完全匹配机构运动的包络空间，在满足结构强度的前提下尽可能缩减零件整体体积，适配紧凑化的设备内部布局。从安装边界来看，该零件的整体厚度适配常规的小型铰接轴配合尺寸，所有孔位的中心距都按照常用的机构运动行程参数设定，不需要额外定制配套的铰接销轴，可以直接选用标准规格的紧固件完成装配，腰型孔的长度范围覆盖了常用的安装调整余量，能够适配同系列不同行程参数的机构改型需求，不需要重新设计连接构件就能完成设备的小幅参数调整。在实际使用场景中，

　　这类零件多采用硬质铝合金或者工程塑料加工成型，自重较轻，运动过程中的惯性载荷小，能够提升机构往复运动的响应速度，降低驱动端的动力损耗，非对称的结构造型也让零件具备唯一的安装方向，避免装配过程中出现方向装反的问题，减少装配失误带来的设备调试故障。
