传感器配套铰接式连接支架结构设计

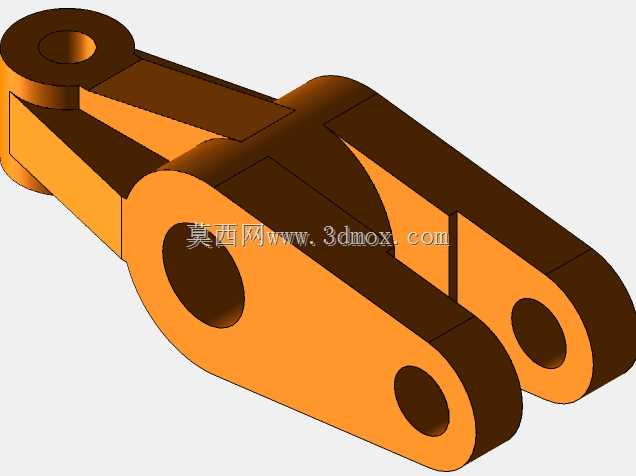

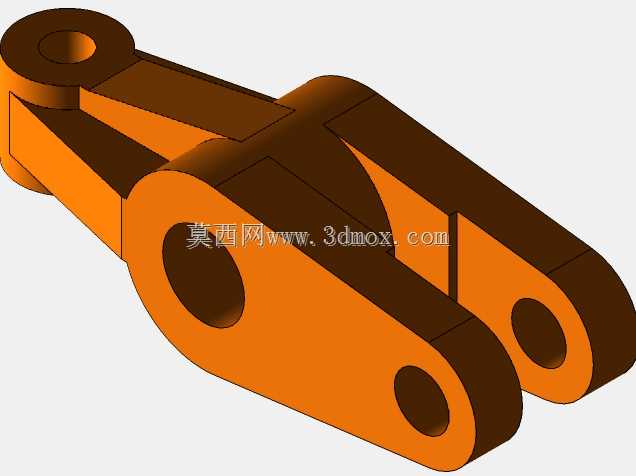

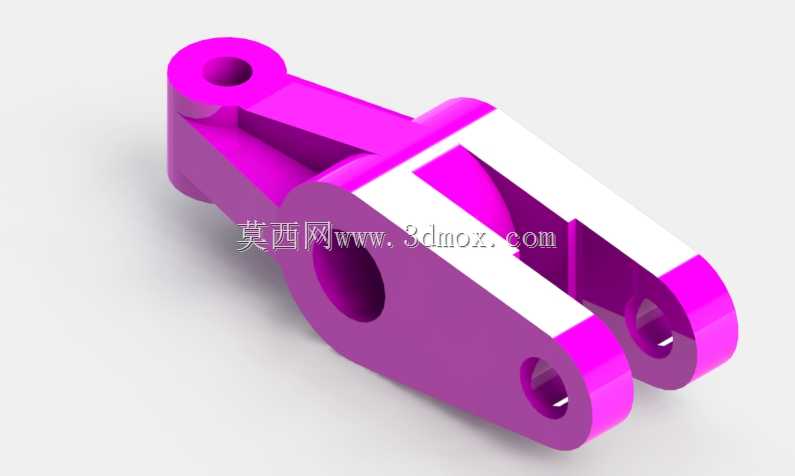

　　这类铰接式连接构件常应用在工业传感检测单元的安装调节场景中，作为传感器与设备主体机架之间的连接载体，承担着固定传感元件、适配检测角度调整、缓冲设备运行振动的核心作用，在自动化生产线的位置检测、位移反馈、限位触发等工位都能见到同类结构的应用。从结构设计逻辑来看，构件采用一体成型的刚性结构设计，主体设置三处同轴度要求较高的铰接孔位，一端单耳结构用于和设备固定基座铰接，另一端双耳叉形结构用于连接传感器安装座或者联动拨杆，中间的加强筋结构沿着受力方向布置，在不额外增加构件整体厚度的前提下，大幅提升了构件承受交变载荷时的抗弯折性能，避免设备长期往复运动过程中构件出现形变导致的检测位置偏移。在安装边界的考量上，

　　单耳端的铰接孔与双耳端的铰接孔中心距经过精准核算，既能够满足传感器检测位置的调整行程需求，也不会因为力臂过长导致铰接部位的磨损加剧，所有孔位的端面都做了锪平处理，保证铰接销轴安装后能够保持垂直，不会出现卡滞、偏磨的问题。构件的外形轮廓做了多处圆角过渡处理，一方面是消除加工过程中的应力集中点，提升构件的疲劳强度，另一方面也避免安装调试过程中尖锐棱角划伤操作人员或者配套的传感线缆。实际应用中，这类构件需要搭配标准圆柱销轴使用，双耳端的开口宽度严格匹配配套连接件的厚度，装配时可以在铰接间隙添加薄型耐磨垫片，调整转动阻尼同时减少金属件之间的直接摩擦，延长构件的使用寿命。在运动特性上，该构件能够围绕单耳端铰接轴实现一定角度的摆动，

　　配合双耳端连接的联动部件，可以将设备运动部件的直线位移或者摆动角度同步传递到传感器端，让传感器能够精准捕捉设备的实时运行位置，触发对应的控制信号，保障设备运行的位置精度。设计过程中需要重点校核三个铰接孔的位置公差，尤其是双耳结构的两个孔位同轴度，如果同轴度偏差超出允许范围，会导致销轴安装困难，运动过程中出现卡涩，甚至会对传感器的检测端产生额外的径向力，损坏精密传感元件。构件的壁厚设计也经过受力仿真验证，在满足常规工业场景1.5倍安全系数的前提下，尽可能缩减非受力区域的材料厚度，兼顾结构强度与轻量化需求，适配设备快速往复运动时的惯性控制要求。
