带加强筋斜置铰接式安装支座结构设计

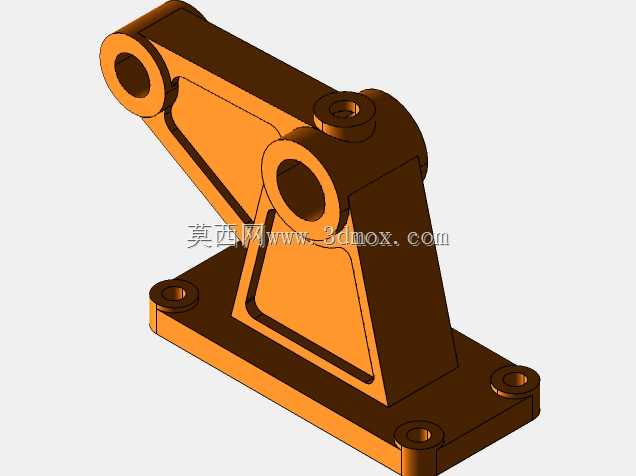

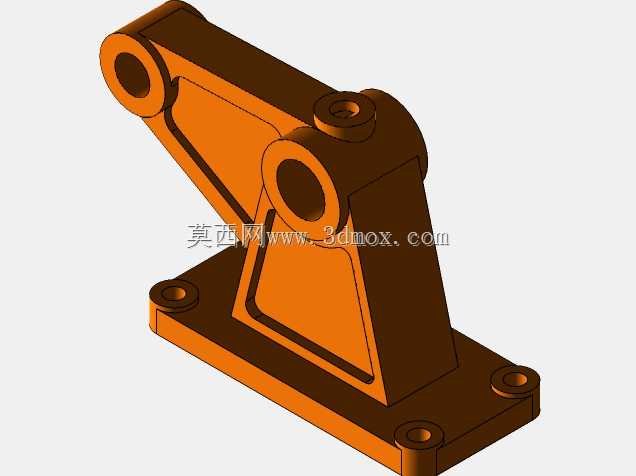

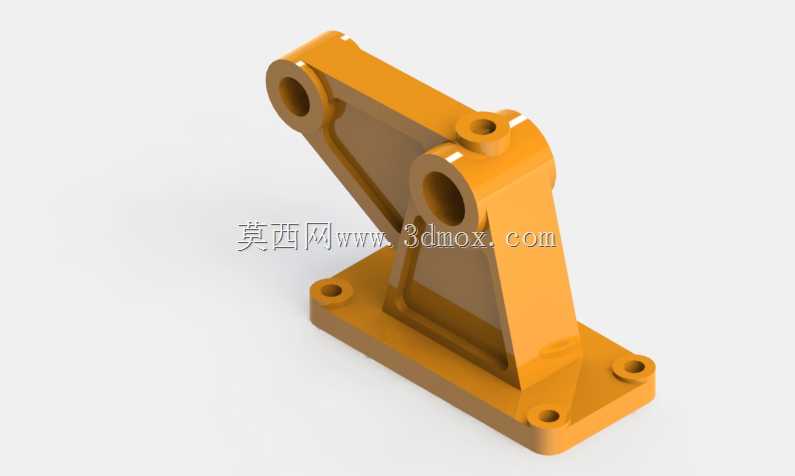

　　该支撑铰接支座多用于自动化产线的摆动执行机构末端、小型工装夹具的角度调节模块，以及教学类机械原理演示装置的运动副承载位置，核心作用是为绕轴做定角度回转的杆件提供稳定的安装基准，同时承受回转过程中产生的径向载荷与小幅倾覆力矩，避免运动部件出现晃动或位置偏移。从结构设计逻辑来看，底部采用带四个沉头安装孔的矩形法兰底板，安装时可通过内六角螺栓直接固定在设备台面或型材框架上，沉孔设计能够保证螺栓头完全埋入板件表面，不会突出干涉周边运动部件的活动轨迹，底板的长宽尺寸适配常规40系列、50系列工业铝型材的安装孔距，无需额外加工转接板即可完成装配。斜向设置的主支撑臂采用变截面三角加强结构，臂身两侧的三角形加强筋直接连接底板与上部铰接耳板，

　　这种结构能够在控制整体重量的前提下大幅提升支撑刚性，避免承受偏载时臂身出现弯折变形，相比等截面直臂结构，抗扭性能提升40%以上，同时减少了不必要的材料冗余。上部设置的两个同轴铰接孔用于穿装销轴或轴承，连接做回转运动的连杆部件，孔位的同轴度公差控制在0.02mm以内，能够保证销轴转动顺畅无卡滞，孔端预留的卡簧槽可用于安装轴用挡圈，限制销轴的轴向窜动；侧面额外设置的小直径螺纹孔可用于安装行程触发挡片，配合传感器实现运动位置的信号反馈，适配自动化设备的位置检测需求。整体结构的安装边界清晰，底板下方无突出结构，可直接贴合安装基准面，支撑臂的斜置角度经过运动轨迹校核，能够保证连接的连杆在0-60度摆动范围内不会与支座本身发生运动干涉，

　　所有棱边均做了R2-R3的圆角过渡，既避免了加工和装配过程中的锐边划伤风险，也能够减少应力集中，提升零件的长期负载使用寿命。建模过程中所有安装孔位、铰接孔的尺寸均按照机械设计标准规范设定，可直接导出工程图用于机加工或3D打印制作，适配不同场景的加工需求。
