双槽带孔铰接式机械连接固定座结构

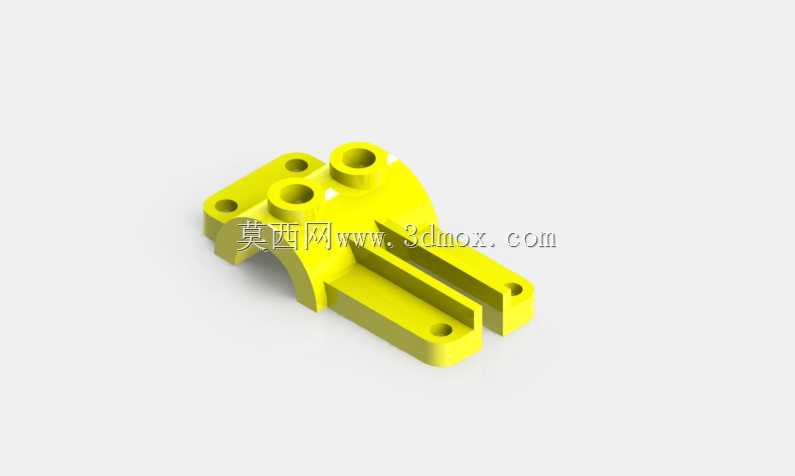

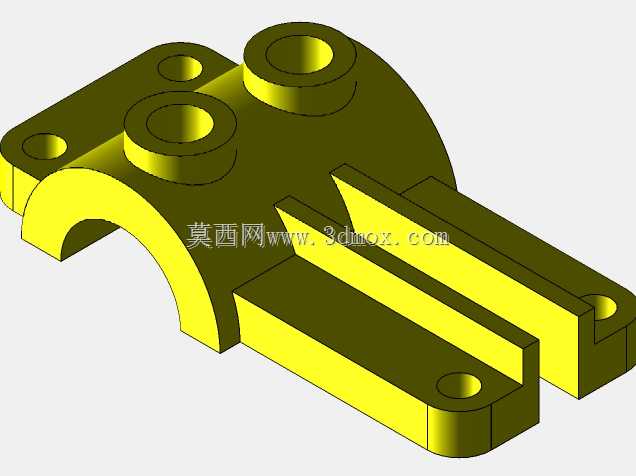

　　这类双槽带孔的铰接固定座，多应用在轻工自动化输送线、小型检测设备的运动副衔接位置，主要承担相邻运动构件的铰接支撑与载荷传递作用，区别于一体式焊接固定座，这种分体式开槽结构能在安装时提供一定的装配容错量，降低相邻构件的同轴度加工要求。从结构设计逻辑来看，主体采用对称式布局，上部三个同轴光孔用于穿装铰接销轴，可同时适配三组联动摆臂的铰接需求，下部延伸出的两条平行开槽支臂，既可以作为滑动导向的限位结构，也能通过槽内穿装紧固件实现与直线导轨滑块、工装板的可调式连接，开槽的长度预留了15mm的位置调节余量，能适配现场安装时的位置偏差修正。零件的壁厚设计遵循等强度原则，铰接孔周边做了局部加厚处理，避免销轴反复受载后出现孔壁变形，

　　支臂与主体衔接位置做了R3的圆弧过渡，减少应力集中带来的断裂风险，整体外形的安装边界控制在80mm60mm45mm范围内，不会占用过多设备内部安装空间，适合在紧凑布局的小型自动化设备中使用。实际应用场景中，这类固定座常配合铜套、销轴使用，在传感器安装支架的角度调节结构、小型物料分拣摆臂的支撑座位置都能见到同类结构，设计时特意将铰接孔的中心高度与支臂安装面的高度差控制在22mm，保证摆臂转动时不会与安装基面发生运动干涉，支臂上的安装孔采用沉孔设计，紧固件安装后不会突出零件表面，避免运动过程中与周边构件发生刮擦。从建模逻辑上看，结构优先采用拉伸、切除的基础特征完成主体构建，铰接孔位置添加了倒角特征，

　　去除加工毛刺的同时也方便销轴的装配导入，所有棱边都做了0.5mm的圆角处理，既符合机械加工的工艺要求，也能减少安装调试过程中锐角划伤操作人员的风险。这类结构在设计时没有采用复杂的曲面特征，所有结构面都为平面或规则圆柱面，适配普通铣床、钻床的常规加工工艺，不需要特殊的定制刀具就能完成加工，能有效降低零件的加工成本与生产周期，适合小批量设备装配时的零件配套使用。
