立式导向冲压执行机构三维结构

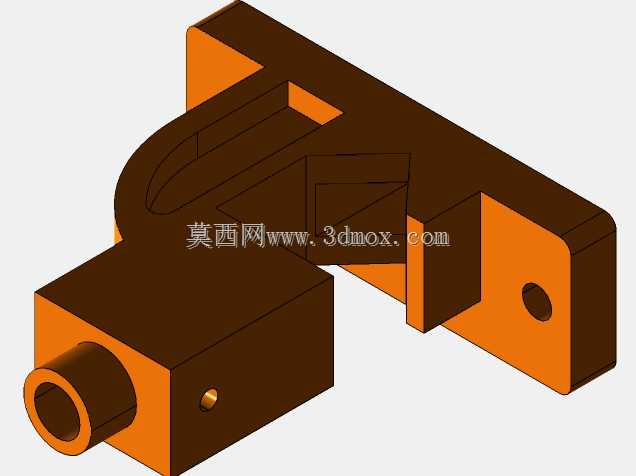

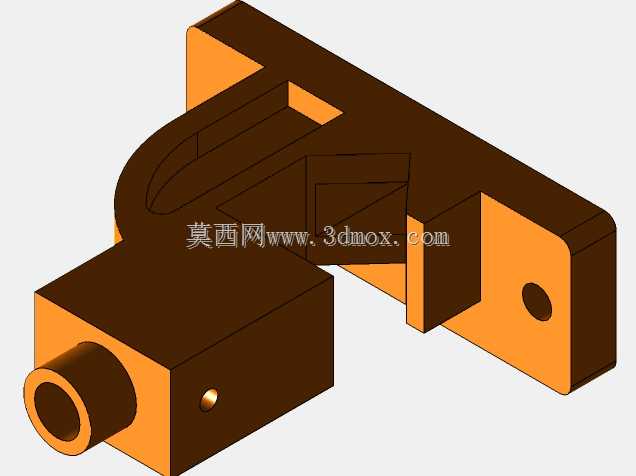

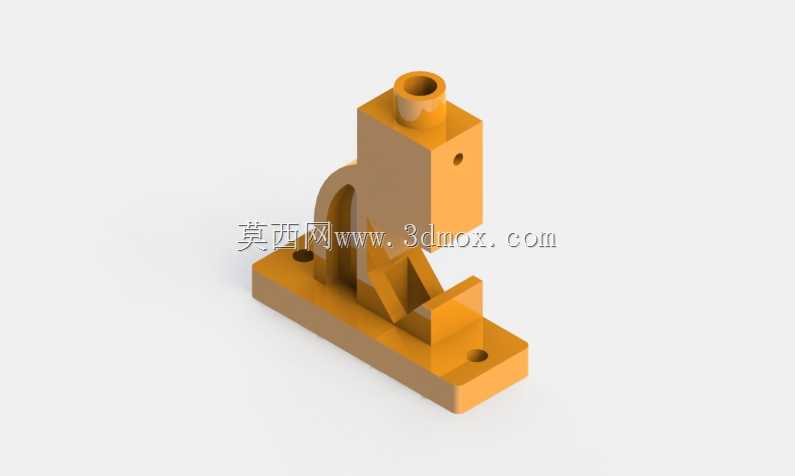

　　该立式导向执行构件常应用于小型工位压装、轻载冲压工序的执行端，在电子元器件引脚压合、小尺寸塑胶件铆接、薄金属片冲孔等场景中作为动作输出单元使用，可搭配小型气缸或直线驱动件完成往复直线压合动作，适配桌面级小型加工设备、非标自动化单机的工位执行模块需求。从结构设计逻辑来看，构件采用一体式L型安装底座作为承载基础，底座上预留两个对称分布的安装通孔，可通过内六角螺栓直接固定在设备安装面板或工位基板上，安装孔的孔距经过适配常规工位安装间距设计，无需额外加工转接板即可完成装配，底座与竖直导向立柱之间设置三角加强筋结构，抵消压合作业时产生的侧向弯矩，避免长期受力后立柱出现倾斜偏移，保障压合动作的同轴度。竖直方向的导向腔体为方形截面设计，

　　内部可适配直线轴承或自润滑铜套，为压头的上下往复动作提供精准导向，腔体侧面开设的定位孔可用于安装导向键或紧定螺钉，限制内部压杆的周向转动，保证压头作业时的角度一致性，腔体顶部的凸台接口为标准圆柱对接结构，可直接与市面常见的小型驱动缸输出端对接，无需额外设计转接法兰。压头工位设置在导向腔体正下方，底座上对应位置预留工件定位槽，可放置待加工的小型工件，压合行程范围内无多余结构干涉，作业时压头沿竖直方向下行即可完成压装动作，整体结构的外形尺寸紧凑，竖直方向总高度适配桌面设备的安装空间，横向占用面积小，可在多工位转盘设备上密集排布，提升单位空间的工位排布密度。设计过程中对各受力部位的壁厚做了针对性加强，

　　导向腔体的壁厚可承受常规轻载压合作业的冲击力，底座加强筋的排布方向与受力方向一致，可将压合作业时的反作用力均匀分散到底座安装面，避免局部应力集中导致的结构变形，各转角位置均设置工艺圆角，既减少加工时的应力集中问题，也可避免装配作业时的锐边划伤风险。
