工业重载定向脚轮三维结构设计

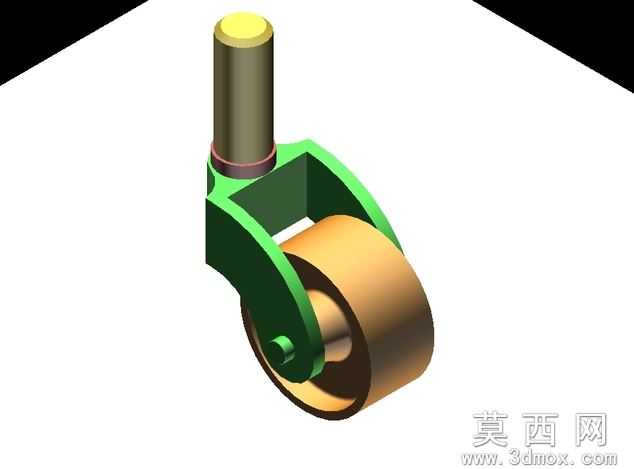

本作品为工业重载定向脚轮的三维建模设计，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械加工的公差配合要求，所有特征均采用实体建模方式构建，未使用面片拼接，保证模型可直接导出用于工程图生成、有限元受力分析以及后续的加工生产参考。模型整体分为三个核心结构模块：顶部安装销轴、U型连接支架、承重滚轮，各部件之间的装配关系完全还原实际工业脚轮的装配逻辑，销轴与支架安装孔采用间隙配合设定，滚轮与支架的连接轴采用转动配合设定，可在装配体环境下实现滚轮的转动仿真，直观展示脚轮的实际工作状态。材质渲染阶段，针对不同部件的实际应用材质做了区分设置：顶部安装销轴采用45号钢材质，渲染时添加了金属镀铬的反光效果，表面粗糙度设置为Ra1.6，还原金属机加工后的光亮质感；U型连接支架采用铸钢材质，表面做喷塑处理，渲染时设置为深绿色哑光质感，添加细微的颗粒纹理模拟喷塑层的表面效果，同时在支架的棱边处做了微小的圆角处理，避免应力集中的同时还原铸造件的工艺特征；承重滚轮采用聚氨酯包胶结构，内部轮芯为铸铁材质，外部包胶层为橙黄色聚氨酯，渲染时为包胶层设置了半哑光的橡胶质感，适当降低反光度，添加细微的磨砂纹理还原聚氨酯材料的触感，内部铸铁轮芯设置为深灰色金属质感，与外包胶层形成清晰的层次区分。设计思路上，这款定向脚轮针对工业场景的重载需求设计，支架采用加厚U型结构，相比普通轻型脚轮的支架厚度提升40%，可承受更大的径向载荷；滚轮宽度做了加宽处理，增大与地面的接触面积，降低单位面积压强，适配车间环氧地坪、水泥地面等多种工业场地使用；顶部安装销轴采用带定位轴肩的结构，安装时可快速定位，避免安装过程中销轴窜动，销轴顶部做倒角处理，方便插入设备底部的安装孔位，提升装配效率。建模过程中对所有尖锐棱边都做了R0.5-R2不等的圆角处理，既符合实际生产中的去毛刺工艺要求，也避免了应力集中问题，提升部件的结构强度；滚轮与支架的连接位置预留了润滑脂加注空间，可在实际使用中定期加注润滑脂，降低转动摩擦阻力，延长脚轮的使用寿命。整体模型装配完成后做了全局干涉检查，确认所有部件之间无干涉、无配合错误，各活动部件的运动行程符合实际使用逻辑，可直接用于工业设备的配套选型参考、脚轮产品的改型设计以及教学演示使用。
