传感器安装连接支座结构设计

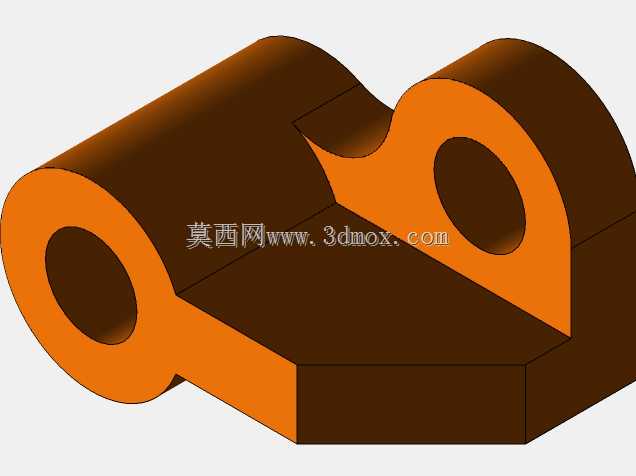

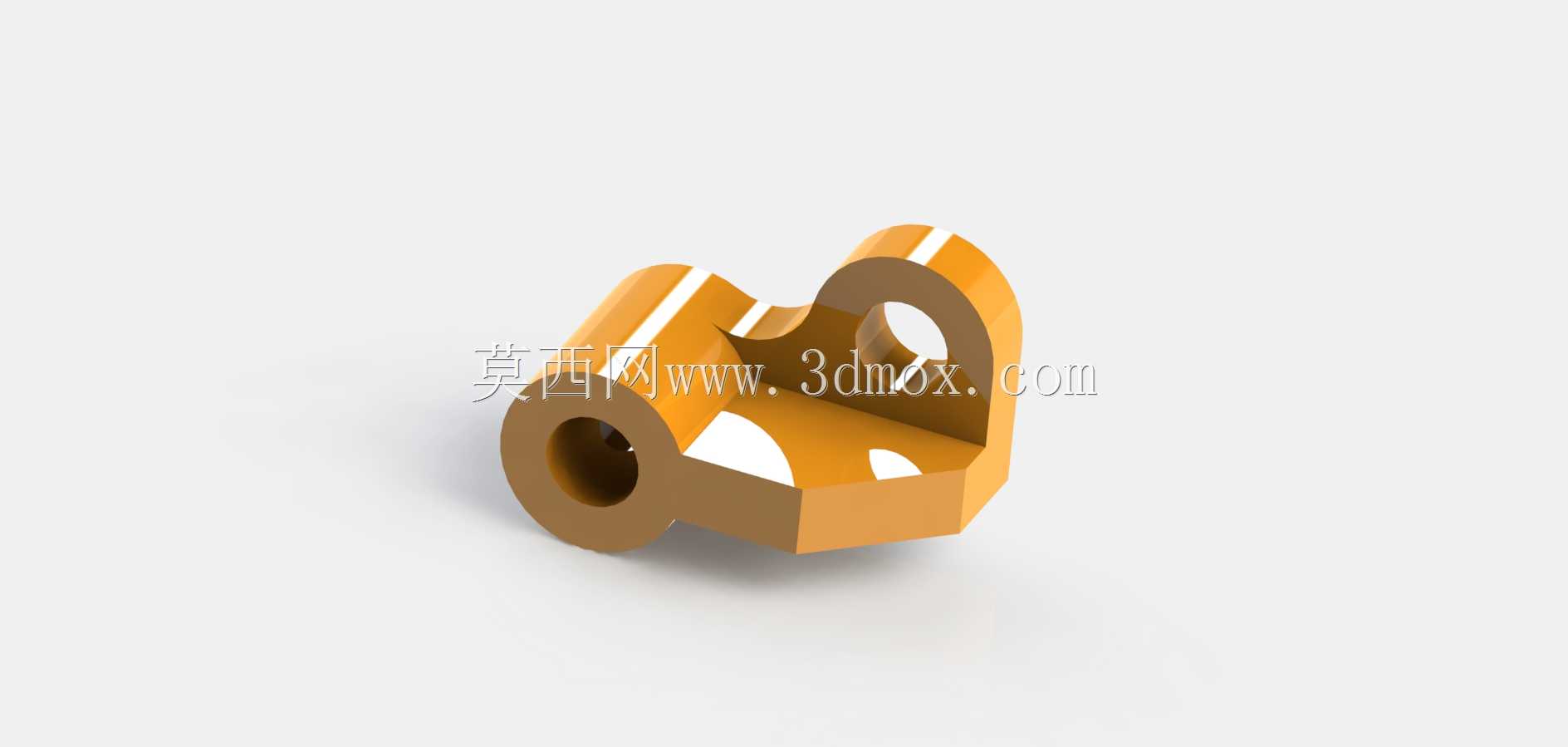

　　该结构件属于传感器配套安装类支撑连接件，主要应用于工业检测场景中传感器的位置固定与姿态调整环节，在自动化生产线的工件到位检测、位移监测、位置反馈工位中，这类支座承担着连接传感器本体与设备安装基面的核心作用，避免传感器直接受设备运行振动、物料剐蹭影响检测精度。从结构设计逻辑来看，整体采用一体化弯折成型的构型，主体设置两处同轴通孔结构，一处用于穿设传感器本体，孔位内径与常用圆柱型传感器外径匹配，孔壁预留足够的接触长度保证装夹后不会出现径向晃动，另一处通孔用于穿设固定销轴或安装螺栓，可实现支座与设备机架的铰接或刚性固定，两种安装方式可根据现场布线、检测角度需求灵活选择。结构的弯折段做了圆弧过渡处理，没有尖锐棱角，

　　既可以减少安装过程中对操作人员的剐蹭风险，也能避免应力集中导致的结构断裂，在设备长期运行产生交变振动的工况下，圆弧过渡区域的抗疲劳性能远优于直角弯折结构。从安装边界来看，整体结构的外轮廓尺寸紧凑，横向最大宽度不超过常规传感器安装支架的通用尺寸，纵向高度适配多数自动化设备的安装预留空间，不需要额外对设备基面做扩孔、裁切改造，可直接替换同类型的老旧损坏支座。结构表面做了平整化处理，安装基准面的平面度控制在合理公差范围内，保证传感器安装后检测端面与被测工件的平行度或垂直度符合检测要求，不会因为支座基面倾斜导致检测数据出现系统误差。在功能设计上，支座的侧向预留了足够的走线空间，传感器的信号线缆可以顺着结构弯折区域排布，不会被运动部件剐蹭，

　　也不会因为线缆拉扯导致传感器位置偏移。结构的壁厚选取兼顾了刚性与轻量化需求，在保证安装后受外力碰撞不会产生形变的前提下，尽可能减少材料用量，降低整体重量，不会给设备安装基面带来额外的负载压力。这类支座的结构设计没有多余的冗余特征，所有构型都服务于安装固定、姿态保持、防护线缆三个核心功能，建模过程中对孔位的同轴度、安装面的平面度都做了公差约束，可直接用于后续的工程出图与加工制造，适配常规的铣削、3D打印等加工工艺，不需要额外做工艺补正。
