接触运动刚体接触应力仿真分析模型

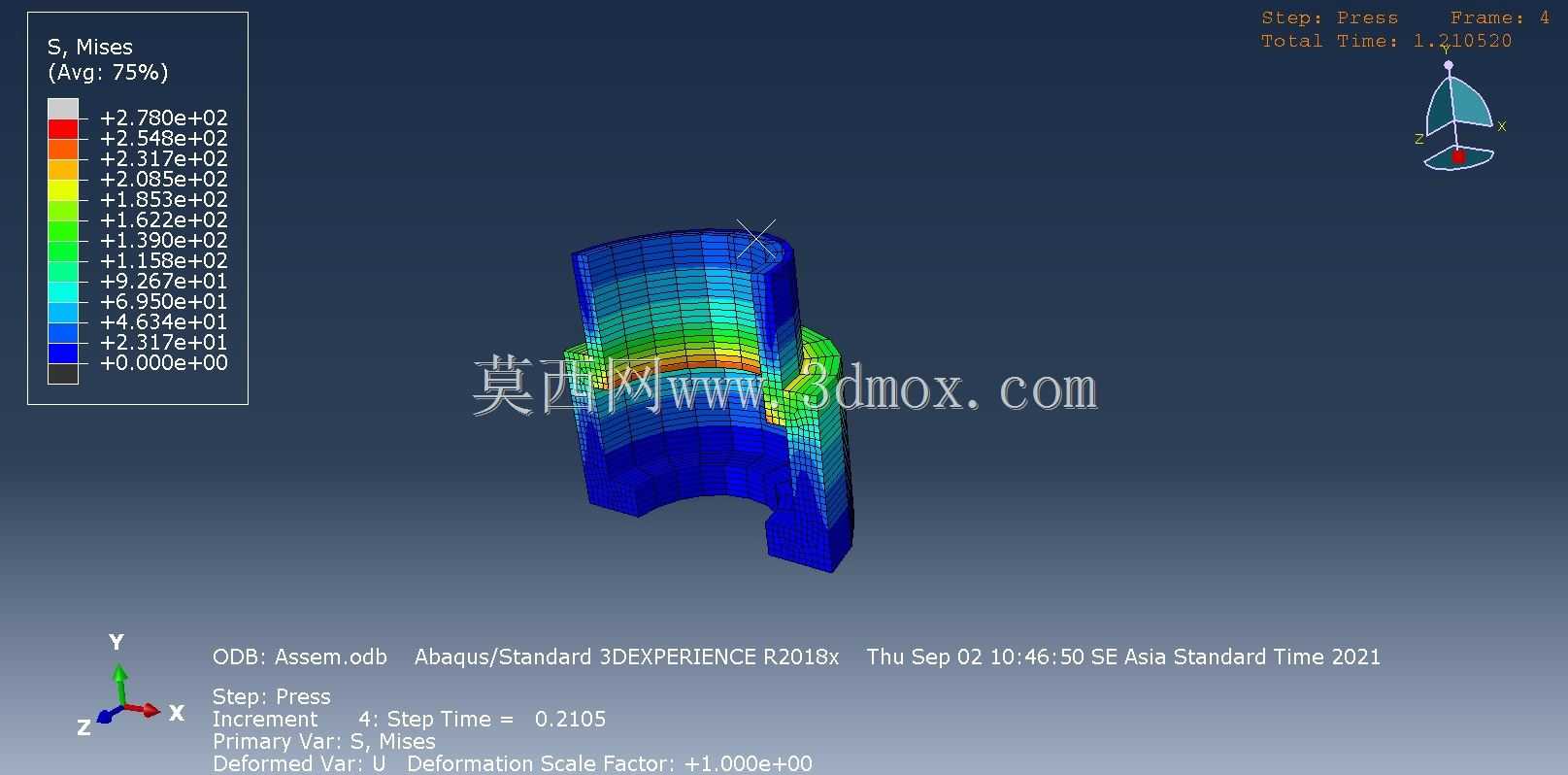

　　在工业装备的结构可靠性验证环节，接触类构件的运动干涉与应力分布一直是设计阶段需要重点校核的内容，这类构件常见于精密仪器的传动配合部位、工装夹具的夹紧定位单元、液压元件的密封配合面等场景，一旦接触区域的应力超出材料屈服极限，或是运动过程中出现刚体位移偏差，很容易导致配合面磨损、密封失效、定位精度超差等实际工程问题。这个仿真分析模型围绕接触问题中的刚体运动特性搭建，还原了两个弧形配合构件在压合步骤下的接触全过程，模型中对接触对的设置采用了面-面接触算法，能够精准捕捉接触区域的应力传递路径，从云图分布可以看到，最大应力集中在两个构件的弧形贴合过渡区域，这和实际工程中压合装配时的应力集中位置完全吻合，能够为结构优化提供直观的数据参考。

　　从设计思路来看，建模阶段首先完成了两个配合构件的几何特征构建，保留了配合面的圆弧过渡特征，避免尖角导致的应力奇异问题，同时对接触区域的网格进行了局部加密，非关键区域采用粗网格划分，在保证计算精度的前提下平衡了仿真计算效率。模型的安装边界设置完全贴合实际压装工况，固定端构件约束全部自由度，压合端构件仅保留压合方向的平动自由度，同时设置了合理的接触摩擦系数，还原实际金属构件压合时的摩擦阻力特性。在实际工程应用中，这类仿真模型能够提前预判不同过盈量下的接触应力大小，帮助设计人员调整配合公差，避免过盈量过大导致装配时构件开裂，或是过盈量不足导致配合松动的问题；同时还能模拟运动过程中刚体的位移轨迹，验证构件运动过程中是否存在卡滞、干涉风险，

　　减少物理样机的试制次数，缩短产品研发周期。对于从事结构设计、有限元分析的工程人员来说，这类接触运动仿真模型的建模逻辑、接触对设置方式、边界条件加载思路都具备参考价值，可直接复用同类接触工况的仿真设置流程，针对不同尺寸、不同材料的配合构件调整参数即可快速完成仿真计算，获取可靠的应力与位移数据，为结构优化、公差匹配提供量化的设计依据，避免仅凭经验设计带来的可靠性风险。
