管道式旋转叶片流量检测装置结构设计

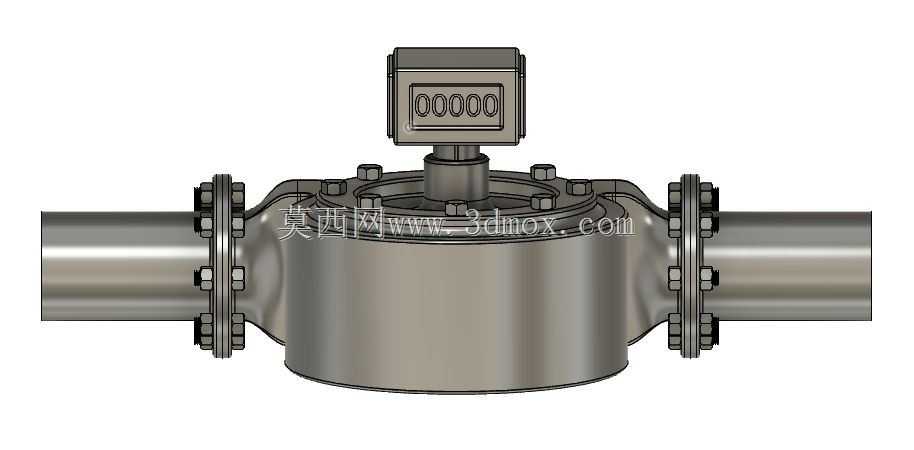

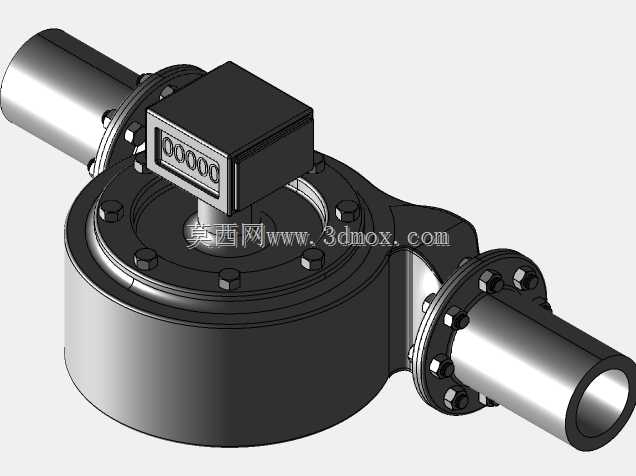

　　该结构为管道内嵌式流量检测装置，核心采用旋转叶片作为流量感应元件，主要应用于中小口径工业流体管路的流量计量场景，常见于给排水管路、小型化工流体输送支路、实验台流体循环系统、暖通空调水循环管路等需要实时获取管路瞬时流量与累计流量的工况中，可适配洁净水、低粘度油品、无硬质颗粒的化工溶液等多种流体介质的计量需求。装置整体采用直通式管道结构，两端设置标准法兰连接界面，安装时可直接与同通径的工业管路法兰对接，无需额外变径转接，安装边界与同通径法兰闸阀的安装空间要求相近，管路轴向预留长度需覆盖阀体本体加两侧法兰连接的螺栓操作空间，径向方向需为顶部的计数显示模块预留足够的检修与读数空间，避免周边构件遮挡显示面板。

　　装置的核心检测原理为流体流经测量腔时推动内部叶片组件旋转，叶片转轴通过密封传动结构将转动信号传递至顶部的计数机构，通过叶片转速与流体流速的对应换算关系，直接在顶部显示窗输出累计流量数值，显示模块采用机械式字轮计数结构，无需外接供电即可完成流量累计，适配无外接电源的野外管路、临时施工管路等供电受限的计量场景。结构设计上，测量腔采用圆弧过渡的流道设计，尽可能减少流体经过时的压损，避免流道内出现介质滞留的死角；叶片组件采用对称式布置，降低流体脉动对测量精度的影响；转轴位置采用多级密封结构，防止管路内流体沿转轴缝隙渗漏至顶部计数腔；法兰连接面设置密封槽，可适配常规橡胶密封垫片，满足常规中低压管路的密封要求。顶部计数模块采用方形防护外壳，可抵御日常工况下的粉尘飞溅与轻微淋水，字轮显示窗采用透明防护面板，避免外力磕碰损坏计数字轮，同时方便运维人员直接读取累计流量数值，无需额外外接读数设备。
