铰接式吊接连接支架结构设计

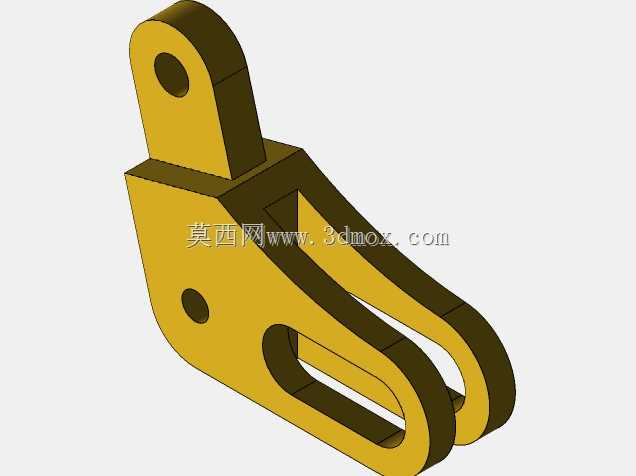

　　该铰接式连接支架属于重载传动链路中的受力转接构件，主要应用在需要实现小角度摆动补偿的机械连接场景中，常见于起重设备的吊具转接、工程机械的连杆传动、自动化输送线的张紧机构挂载等位置，核心作用是在两个相对运动的部件之间传递拉力载荷，同时补偿安装过程中产生的角度偏差，避免刚性连接带来的应力集中问题。从结构设计逻辑来看，整体采用一体化锻造后机加工的成型思路，主体分为三个功能区段：上端单耳吊接段、中部承载基体段、下端双耳铰接段。上端单耳段开设同轴通孔，用于穿装销轴与上部固定吊点连接，孔位边缘做了倒圆角处理，避免销轴在摆动过程中与孔口发生硬接触刮擦，单耳段的厚度根据额定载荷下的剪切强度计算确定，保证在最大动载工况下不会出现耳板撕裂失效。

　　中部基体段采用变截面过渡设计，从上端单耳的窄厚度平滑过渡到下端双耳的宽幅结构，过渡区域没有出现直角突变，所有转角位置均设置了工艺圆角，有效分散载荷传递过程中的应力集中，基体侧面开设的小圆孔为工艺定位孔，用于机加工过程中的装夹定位，也可作为轻量化孔降低构件整体自重，在满足强度要求的前提下减少材料消耗。下端双耳段为平行对称的两个耳板结构，两耳板之间预留了标准铰接间隙，用于容纳下部被连接构件的单耳端头，耳板上开设的同轴长圆孔为铰接销轴安装位，长圆孔的设计可以补偿一定范围内的安装尺寸误差，同时在受载过程中允许极小量的位移滑移，抵消热胀冷缩带来的尺寸形变，避免销轴承受额外的附加弯矩。从安装边界来看，

　　上端单耳孔的中心到下端双耳孔的中心距为核心安装尺寸，设计时严格控制两孔的轴线平行度公差，保证铰接摆动过程中不会出现卡滞现象；双耳的内侧间距与外侧宽度尺寸严格匹配配套连接构件的接口尺寸，间隙控制在0.2mm到0.5mm之间，既保证装配顺畅，又避免间隙过大带来的摆动冲击。构件整体的受力路径经过反复优化，拉力从上端销轴传入后，通过中部基体均匀分散到两个下端耳板上，再通过下端销轴传递到下级构件，整个传力路径没有出现截面突变带来的应力峰值区域，经有限元校核，在1.5倍额定载荷下最大应力值低于材料屈服强度的60%，满足重载工况下的安全系数要求。表面处理采用喷塑工艺，黄色涂层一方面起到防锈防腐的作用，另一方面在设备运维过程中具备较高的辨识度，

　　方便巡检人员快速检查构件的连接状态与形变情况。在实际装配过程中，上下销轴均需配套开口销做防松处理，铰接配合面需涂抹润滑脂降低转动摩擦阻力，定期检查铰接孔的磨损量，当磨损量超过孔径的2%时需及时更换构件，避免因孔位磨损失圆导致受力不均引发断裂风险。该结构的设计充分考虑了现场安装的容错性，不需要极高的安装精度即可实现稳定的载荷传递，同时兼顾了构件的可维护性，销轴拆卸后即可快速完成构件更换，不需要对周边其他部件进行大规模拆解，适合在矿山、港口、工厂车间等运维条件有限的场景下使用。
