传感器用外螺纹连接金属管路接头

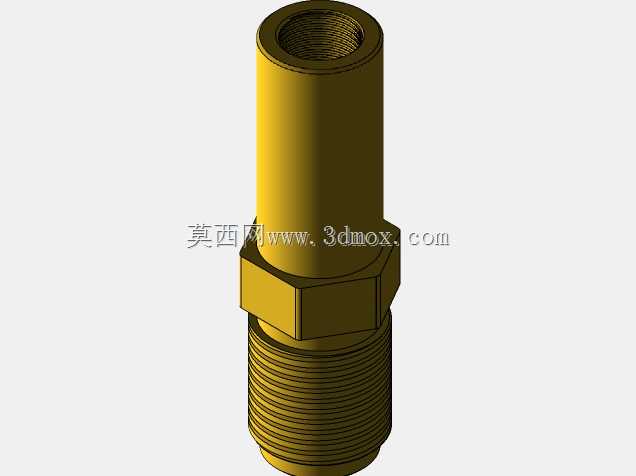

　　这类带六角拧转结构的金属管接头，是压力、温度类传感器配套管路系统里的常用连接件，在工业气动回路、液压检测支路、小型流体测控管路中都有大量应用，核心作用是实现传感器检测端与被测管路的刚性密封连接，同时保证介质流通路径的同轴度，避免安装应力传递到传感器敏感元件上影响检测精度。从结构设计来看，接头下半段采用外螺纹设计，适配常规工业管路的内螺纹安装接口，螺纹段长度经过匹配计算，既保证足够的啮合牙数满足密封承压要求，又不会因为螺纹过长导致安装后端部顶触管路内部台阶造成通径缩径；中间的六角台是标准的扳手夹持位，对边尺寸符合常规紧固件的扳手适配规格，安装时可以用开口扳手或者活动扳手施加额定扭矩，不会因为夹持位不足导致安装时打滑损伤接头表面，

　　六角台上下端面都设计了退刀槽，一方面是螺纹加工时的退刀工艺需要，另一方面可以在安装时给密封垫片留出足够的放置空间，避免垫片被螺纹牙切损导致密封失效。接头上半段是光轴结构的内螺纹接口，内螺纹直接加工在接头主体内壁，用于和传感器的外螺纹检测端连接，光轴段的外径比螺纹段大径略粗，提升了接头整体的结构刚性，即使在管路存在小幅振动的工况下，也不会因为应力集中在螺纹根部出现断裂问题。内螺纹的通径和下半段外螺纹端的通径保持一致，整个流道没有突变台阶，能减少介质在接头内部的流阻，避免压力检测时出现压力损失，也能防止介质中的杂质在台阶位置沉积堵塞流道。从安装边界来看，这类接头安装后，六角台以下的螺纹段完全旋入被测管路的接口内，

　　六角台以上的光轴段露出在管路外部，整体轴向安装长度可以根据螺纹旋入深度小幅调整，适配不同壁厚的管路安装需求；径向尺寸方面，六角台的对边尺寸是整个接头的最大径向轮廓，安装时只需要预留对应扳手操作的空间即可，不需要额外的大尺寸安装空位，在紧凑型的阀岛、集成式检测模组上也能顺利布置。设计这类接头的时候，首先要考虑的是不同工况下的密封兼容性，如果是低压气动工况，可以配合聚四氟乙烯生料带在螺纹段做密封；如果是中压液压或者带腐蚀性介质的工况，可以在六角台下端面加装紫铜垫片或者氟橡胶O型圈做端面密封，两种密封形式的安装结构都能兼容，不需要额外修改接头主体结构。接头的内壁粗糙度有严格要求，尤其是和传感器检测端接触的内螺纹端面，不能有加工毛刺，

　　否则安装时会刮伤传感器的密封面，导致介质泄漏；外螺纹的牙型精度要符合普通公制或者英制管螺纹的公差要求，保证和标准管路接口的互换性，不需要二次加工就能直接替换同规格的常规接头。在实际设备维护中，这类接头属于易装拆的连接件，不需要专用工具就能完成传感器的更换，检修时只需要松开六角位置的扳手咬合，就能把传感器连同接头一起从管路上拆下，或者单独拧下传感器进行校准，不会破坏原有管路的其他连接结构。针对有振动的使用场景，接头的材质一般选用黄铜或者不锈钢，黄铜材质的切削加工性能好，加工成本低，适合常规无腐蚀的气、液介质工况；不锈钢材质的耐腐蚀性更强，适合化工介质、潮湿环境下的使用场景，两种材质的结构尺寸完全一致，可以根据实际工况选型替换。整个接头的流道设计为直通孔，没有转向结构，介质从下端进入后直接向上流入传感器检测腔，不会因为流道转向产生紊流，影响压力、流量类传感器的检测稳定性，这也是这类直通式管口接头相比弯通接头更适合传感器配套的核心原因，弯通接头的流道转向会带来介质流态变化，对于高精度检测场景会引入额外的检测误差。
