带花键轴段螺旋锥齿轮传动件结构

项目分类:齿轮 发布时间:2022-04-11 ID:604213
  • 带花键轴段螺旋锥齿轮传动件结构

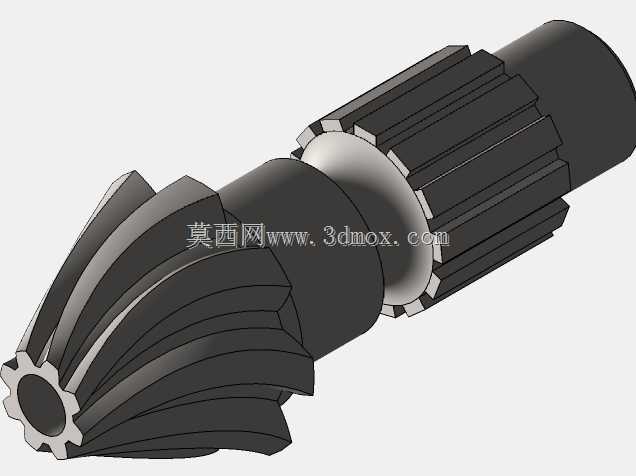

  在差速器、分动箱、机床主轴进给单元这类需要相交轴动力传递的工况里,这类集成花键轴段的锥齿轮是核心传力部件,区别于分体装配的锥齿轮与传动轴结构,一体化的轴齿设计从根源上消除了轴与齿轮配合的键连接间隙,在正反转频繁切换、冲击载荷较大的传动场景下,能有效避免配合面的微动磨损,长期运行的传动精度保持性更有优势。从结构细节来看,锥齿段采用螺旋齿形设计,相比直齿锥齿轮,啮合过程中轮齿是逐渐进入和退出啮合状态,重合度更高,传动过程的冲击与噪声明显更低,单齿承受的瞬时载荷更小,适合中高速、大扭矩的动力传递场景。齿部参数设计阶段需要匹配配对齿轮的安装距、节锥角、齿顶高系数,保证啮合印痕落在齿面中部区域,避免偏载导致的轮齿早期失效,

  建模过程中齿面的渐开线与齿向螺旋线需要严格按照啮合方程生成,确保后续加工时齿形精度符合传动要求。和锥齿段衔接的是光滑轴颈区域,这个位置是装配轴承的支撑位,轴颈的圆柱度、表面粗糙度直接影响轴承的运转精度与使用寿命,设计时轴颈直径需要匹配选定轴承的内孔尺寸,同时预留轴承安装的定位轴肩,轴肩高度需要符合轴承内圈的拆卸要求,不能过高导致拆卸时无法施力,也不能过低无法实现轴向定位。轴段另一端的花键结构采用矩形花键设计,相比渐开线花键,矩形花键的加工工艺更简单,定心精度能够满足多数通用传动场景的需求,花键的齿数、键宽、大径小径尺寸需要匹配传动端的连接套参数,保证扭矩传递过程中键齿受力均匀,避免单个键齿过载断裂。花键末端的小直径轴段是装配定位段,

  用于穿过连接端的中心孔,实现整根轴齿轮的装配导向,端部的倒角设计方便装配时快速对中,不会刮伤配合件的内孔表面。整根轴齿轮的轴向尺寸链需要严格核算,从锥齿端的定位端面到花键端的锁紧定位面,各段长度的公差需要匹配箱体、轴承、调整垫片、锁紧螺母的尺寸累积误差,保证装配后锥齿轮的啮合间隙在设计要求范围内,间隙过大会导致传动冲击、回程误差超标,间隙过小则会出现轮齿卡滞、润滑不良、运转发热严重的问题。在实际选型应用中,这类轴齿轮常用在中小功率的相交轴传动场景,比如小型工程机械的行走驱动差速机构、机床附件的分度传动单元、农业机械的动力输出换向结构,材料一般选用渗碳淬火合金钢,齿面硬度达到HRC58-62,芯部保持足够的韧性,

  既能够承受齿面的接触应力避免点蚀,又能承受冲击载荷不会出现断齿问题。建模过程中需要注意各轴段的过渡圆角设计,尤其是轴颈与齿轮端面、花键与轴肩的衔接位置,圆角半径不能过小,避免应力集中导致轴段在交变载荷下出现疲劳断裂,同时圆角不能过大,避免影响轴承、锁紧件的装配到位。轮齿的齿向修形、齿顶修缘需要根据实际运行载荷、转速做针对性调整,补偿受载后的轴系变形、热变形,让轮齿在满载工况下依然保持全齿宽均匀接触,避免齿端偏载造成的早期磨损。花键部分的齿端需要做倒角处理,方便外花键与内花键的装配导入,同时去除加工毛刺,避免装配时铁屑进入配合面造成卡滞。
