型材框架式旋转弯曲加工设备结构

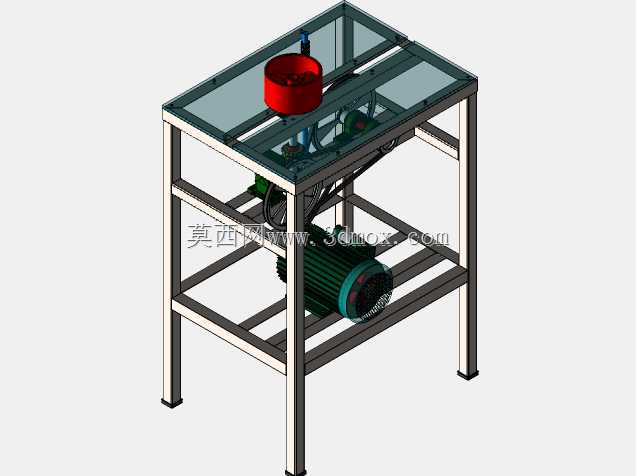

　　这套旋转弯曲加工设备的结构设计，主要面向金属线材、细棒材的小角度弯曲成型工序，常见于五金配件加工、小型金属制品生产线的工位配套场景，可完成线材端部的旋转式弯折作业，适配直径3-8mm的金属线材加工需求，相比传统手动弯折工装，能保证弯折角度的一致性，降低人工操作的劳动强度。设备整体采用方管型材焊接搭建的三层框架结构，底部支脚配置可调脚垫，可适配车间不平整地面的安装调平需求，整体安装占地尺寸约为800mm600mm1200mm，框架上层铺设透明防护板作为操作台面，既可以观察内部传动结构的运行状态，也能避免加工过程中碎屑掉落至传动区域，同时预留了工件操作的开口位置，方便操作人员上下料。动力单元布置在框架下层空间，

　　采用立式电机搭配带传动结构输出动力，带传动的设计可以缓冲启动瞬间的冲击力，避免硬连接导致的电机过载，同时传动比经过匹配计算，可将输出转速调整至适合弯曲作业的区间，保证弯折过程平稳无冲击。中层框架用于安装传动换向组件，将电机输出的竖直方向旋转动力转换为工位处的旋转弯曲动作，传动组件的安装座采用螺栓固定在框架横梁上，方便后期维护时拆解调整，所有传动转轴位置都配置了带座轴承，降低转动过程中的摩擦阻力，延长部件使用寿命。上层台面的工位位置设置了弯曲成型模具座，顶部红色的防护护罩罩住模具旋转区域，避免操作人员误触旋转部件引发安全事故，模具座可根据不同的弯折直径、弯折角度需求更换配套的成型模具，适配不同规格工件的加工需求，

　　工位旁预留了工件定位挡块的安装位置，可根据工件的长度需求调整定位位置，保证每一件工件的弯折尺寸统一。设计过程中优先考虑了设备的维护便捷性，框架侧面没有完全封板，所有传动部件都可以从侧面直接触及，日常检查皮带松紧、轴承润滑状态时不需要大面积拆解外壳；动力线缆沿框架型材的内侧走线，用扎带固定避免与运动部件发生干涉，走线位置预留了足够的弯曲半径，避免线缆长期弯折出现破损。设备的安装边界需要预留至少300mm的侧面操作空间，方便后期更换皮带、调整模具，后侧需要预留100mm的散热空间，保证电机运行过程中的热量可以正常散出，台面操作高度设置为900mm，符合站立操作的人体工程学尺寸，操作人员长时间作业也不容易产生疲劳。从结构稳定性角度出发，

　　框架焊接后做了时效处理，避免长期使用过程中框架变形导致传动部件同轴度偏差，所有连接位置的螺栓都配置了防松垫圈，应对设备运行过程中的小幅振动，避免螺栓松动引发的故障。这套结构没有采用复杂的非标定制铸件，大部分结构件都可以采用标准型材、标准传动件拼装完成，加工制造成本较低，适合小型加工厂的工位配套使用，也可以作为自动化生产线中的一个弯曲工位，对接上下料机构实现全自动加工。
