集装箱式地面蒸汽排气消音装置

　　在地面集中蒸汽供应系统的末端排气环节，高压蒸汽直接排放会产生极强的气动噪声，传播距离可达数百米，不仅会干扰厂区内的作业环境，长期高分贝噪声还会对现场运维人员的听觉系统造成不可逆损伤，这类排气口的降噪处理一直是工业厂区噪声治理的核心点位之一。这套消音装置采用标准海运集装箱作为外部承载壳体，直接选用20英尺标准ISO集装箱的框架与壁板结构作为外部防护与隔音屏障，无需额外设计独立的外部防护壳体，既可以依托集装箱本身的结构强度满足户外露天放置的抗风、防雨、防磕碰要求，也能借助集装箱标准化的吊装、运输接口，实现整体预制后直接运输到现场就位，大幅减少现场安装的施工周期与土建成本。

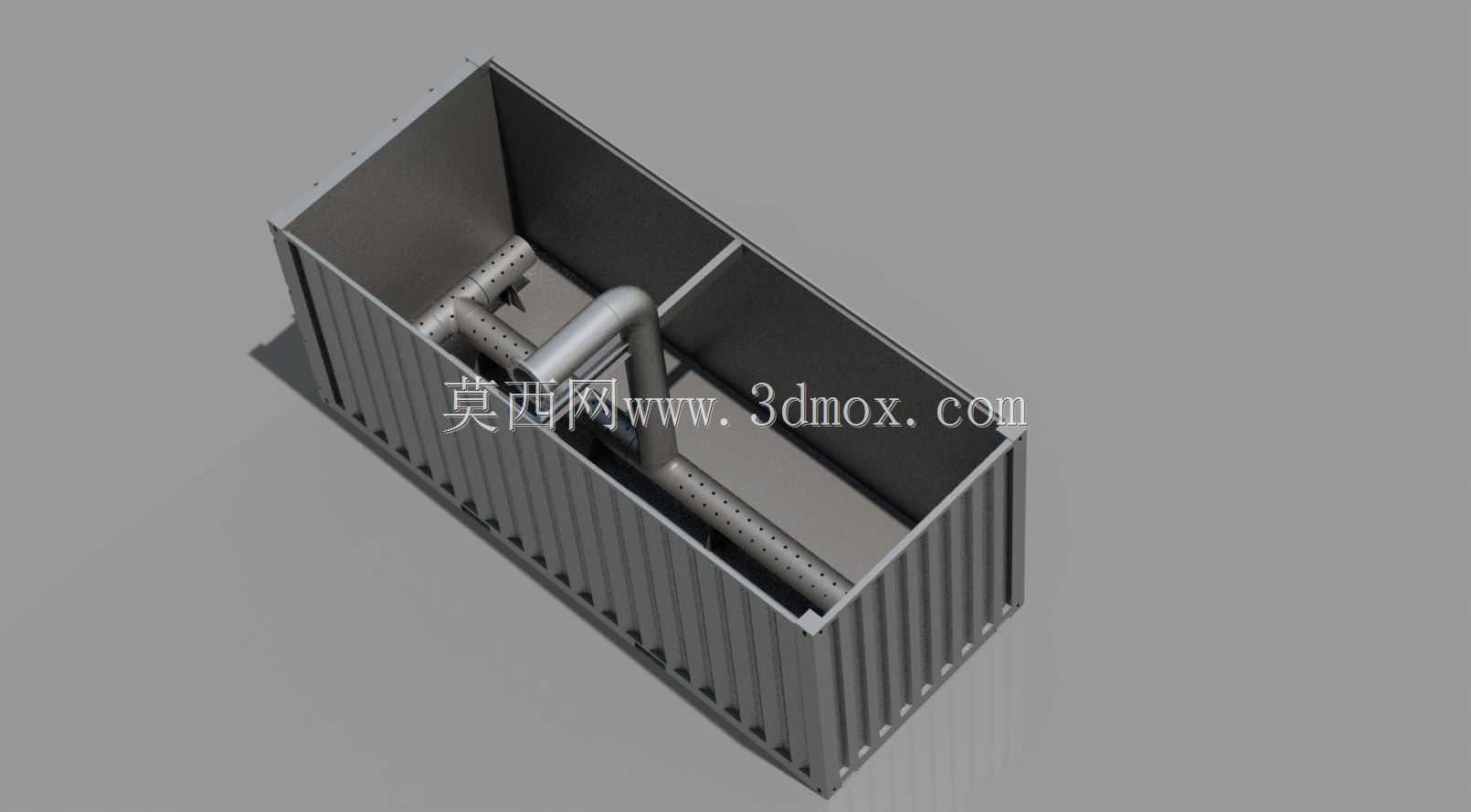

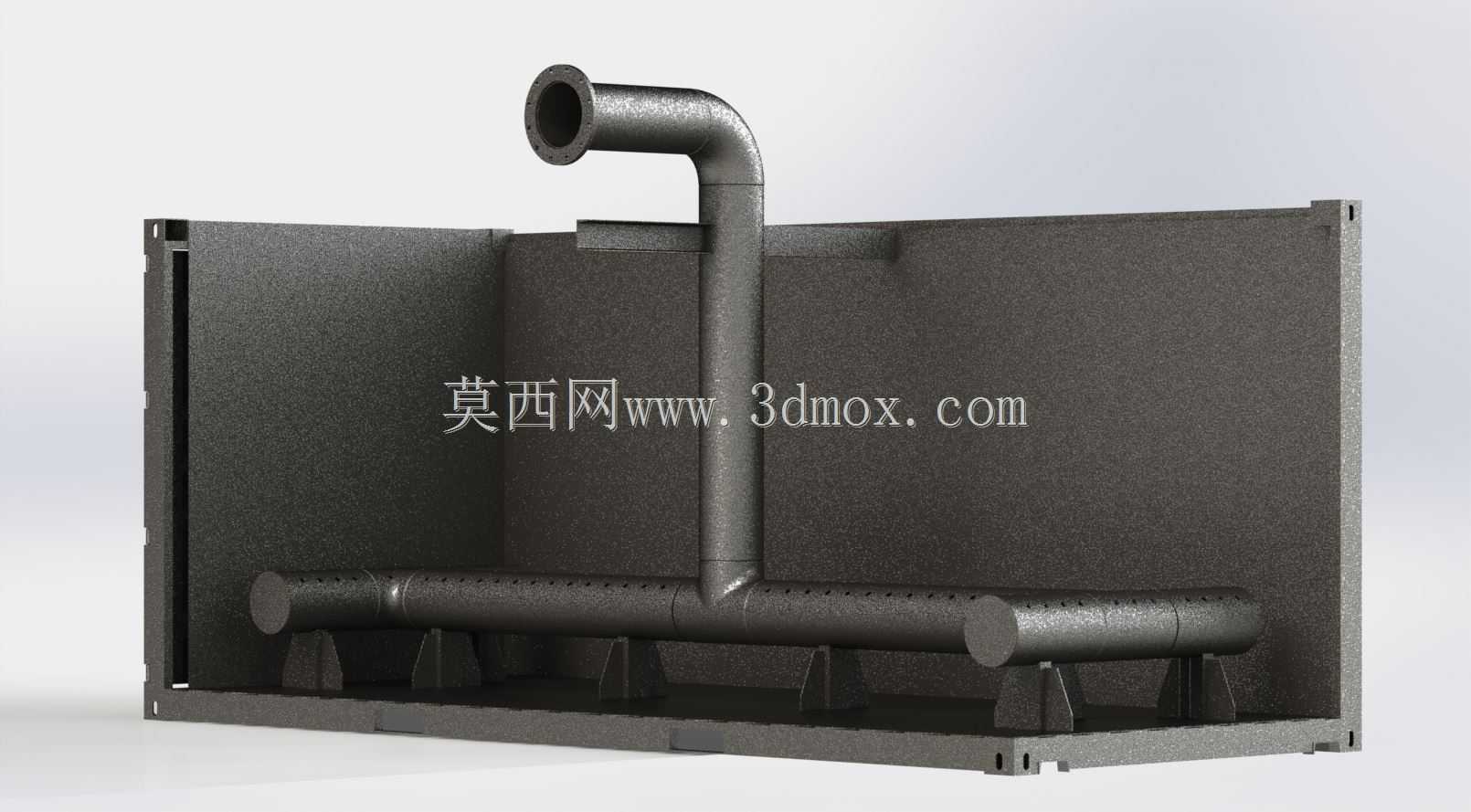

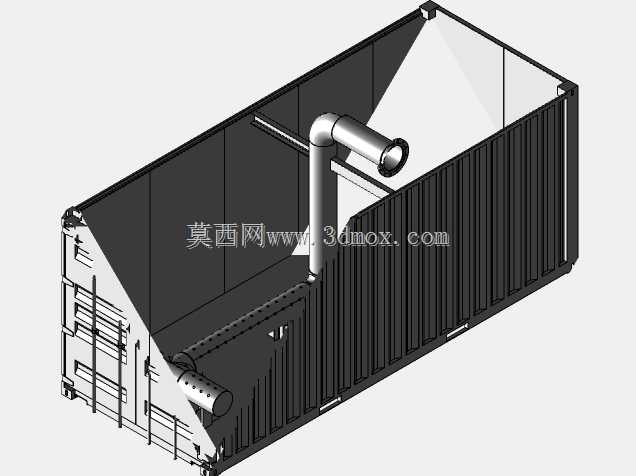

　　装置内部的核心消音结构采用分层设计，底部设置横向布气主管道，主管道沿集装箱长度方向布置，两端采用椭圆封头封闭，管壁上按照等距排布规则开设多组小孔，高压蒸汽从顶部垂直引入的弯管进入主管道后，会通过管壁的小孔均匀喷入集装箱内部的填充腔，腔内填充的岩石层作为多孔吸声介质，利用岩石颗粒之间的不规则间隙，对蒸汽喷射产生的高频、中频气动噪声进行多次折射、摩擦消耗，将声能转化为热能耗散，相比常规的阻性片式消声器，岩石填充的结构抗蒸汽高温、抗气流冲刷的能力更强，长期使用不会出现吸声材料被高温蒸汽烤焦、被气流吹蚀脱落的问题，维护时仅需定期补充或更换岩石填充料即可，运维难度远低于常规消音设备。

　　从安装边界来看，整套装置的外部尺寸完全遵循20英尺标准集装箱的尺寸规范，长度方向控制在6058mm，宽度2438mm，高度2591mm，现场安装时仅需要平整的硬化地面作为承载基础，不需要额外做预埋固定结构，集装箱底部的标准角件可以直接与现场的固定件连接，也可以根据厂区布局需求直接放置在硬化地面上。顶部的进气弯管采用标准法兰接口，可直接与厂区蒸汽排气管道对接，接口位置预留了足够的管道安装操作空间，现场配管时不需要对装置本身进行额外切割、焊接改造。

　　设计过程中充分考虑了蒸汽排放的冷凝水排放需求，集装箱底部设置了隐蔽的导流坡度与排水口，蒸汽接触岩石层与壳体壁面产生的冷凝水会顺着坡度汇集到底部排水口排出，不会在装置内部积存造成岩石层被水浸泡失效，也避免了冬季低温环境下内部积水结冰胀裂结构的问题。壳体壁板与内部管道之间预留了足够的检修通道，运维人员可以通过集装箱端部的标准箱门进入内部，检查布气管的小孔堵塞情况、补充岩石填充料，不需要对整体结构进行破坏性拆解。

　　布气管道的小孔孔径与开孔数量经过气流流速核算，确保蒸汽从小孔喷出时的流速控制在合理范围内，避免小孔处流速过高产生二次再生噪声，同时保证整体排气阻力不会对蒸汽系统的背压造成过大影响，不会干扰前端蒸汽系统的正常运行。顶部的进气弯管采用大曲率半径的弯头结构，减少蒸汽进入时的局部阻力损失，弯头与主管道的连接位置采用加强筋结构加固，避免长期受气流冲击产生焊缝开裂、管道振动的问题。主管道底部设置了多个鞍式支撑座，将管道重量均匀传递到集装箱底部的框架梁上，避免管道长期受重力与热胀冷缩应力影响出现变形，支撑座与管道之间预留了热膨胀间隙，适配蒸汽通入时管道产生的轴向与径向热位移，不会因为热胀冷缩造成结构应力集中。

　　相比传统的立式消声器，这种集装箱式的结构可以容纳更大体积的吸声填充层，消音量更大，尤其对低频段的蒸汽喷射噪声有更好的抑制效果，同时整体结构的抗破坏能力更强，适合在厂区露天、偏远场站等缺乏日常值守的场景下使用，不需要额外搭建防雨棚、防护栏等附属设施，整体项目的综合投入成本更低。
