F50规格12V直流微型水力发电装置

　　这款微型水力发电装置核心适配低压直流供电场景，在民用小型供水管道、景观水循环系统、智能卫浴管路、小型农业滴灌支管等场景中，可依托管路内流动的水流动能完成电能转换，无需额外外接供电线路，就能为管路配套的流量传感器、状态指示灯、小型信号传输模块、低功耗电磁阀控制单元提供稳定的12V直流电能，解决了管路分散点位取电难、布线成本高的实际工程问题，尤其适合无外接电源覆盖的户外管路监测点位、偏远区域小型供水设施的自供电需求。

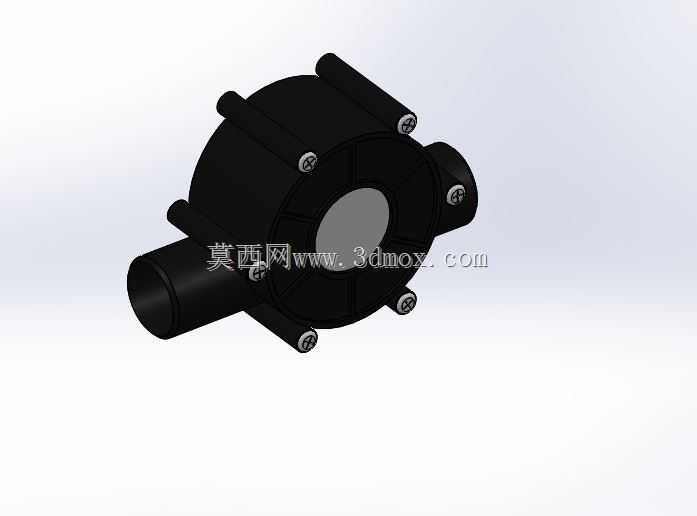

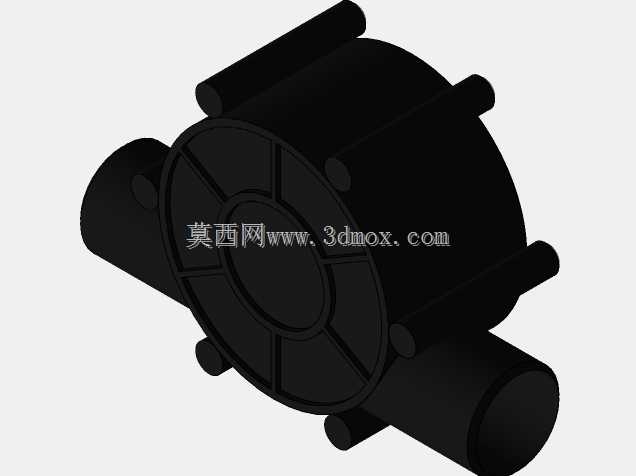

　　从结构设计逻辑来看，整体采用对称式径向布局，主体为圆形承压腔体，进出水接口采用同轴线对向布置，可直接串联接入标准通径的输水管道，无需额外做变径转接或管路改向，安装时无需调整原有管路的走向，大幅降低现场施工的适配成本。腔体周向均匀布置六组紧固件，采用圆周均布的锁紧方式，相比单侧锁紧结构，能让腔体密封面的压合应力分布更均匀，在0.1-0.6MPa的常规供水压力工况下，可有效避免密封面局部应力不足导致的渗漏问题，同时也方便后期拆解维护内部叶轮与绕组组件，无需专用工装即可完成拆装。

　　功能实现上，腔体内部集成径流式叶轮组件与永磁发电绕组，水流从进水接口进入腔体后，会沿导流结构定向冲击叶轮叶片，将水流的轴向动能转化为叶轮的旋转机械能，叶轮与永磁转子同轴连接，旋转过程中切割绕组磁感线产生感应电动势，经内置整流稳压模块处理后输出稳定的12V直流电压，可直接匹配常规低压直流用电设备的输入要求，无需额外外接整流电路。装置两侧预留的径向凸耳结构为安装固定位，凸耳上预制标准安装孔，可通过卡箍或螺栓直接固定在墙面、管路支架上，避免设备运行过程中因水流冲击产生振动位移，降低管路接口的疲劳应力。

　　安装边界方面，进出水接口采用标准圆柱承插结构，适配常规PVC、PE材质的同规格输水管道，接口外径与常用4分/6分家装管路尺寸匹配，粘接或卡接即可完成密封连接；整体径向最大尺寸控制在50mm级别，轴向总长度不含接口凸台约为60mm，安装时仅需在管路上预留长度80mm左右的安装空间即可完成布置，不会占用过多管路周边的安装空间，即使在狭小的设备舱、墙体预埋管路内也能顺利安装。设计过程中充分考虑了水流阻力问题，内部流道做了圆弧过渡处理，叶轮叶片采用曲面流线型设计，尽可能降低水流经过装置时的压损，避免因加装发电装置导致管路供水流量不足、末端出水压力不够的问题，经实测在额定流量工况下，装置带来的管路压损不超过0.02MPa，完全满足民用供水、小型循环水系统的压力要求。

　　绕组部分采用环氧树脂灌封处理，将发电线圈与整流模块完全密封在干燥腔体内，与过水流道完全物理隔离，即使长期在水流环境下工作，也不会出现绕组受潮短路、模块腐蚀失效的问题，整体防护等级可达到IP65级别，可适应长期潮湿、偶有淋水的安装环境。转子部分采用耐磨陶瓷轴承支撑，相比普通金属轴承，在水流环境下的耐磨性能提升4倍以上，且不会因长期浸水出现锈蚀卡滞的问题，可保证装置在长期运行过程中叶轮转动灵活，无卡滞、异响问题，额定工况下的连续运行寿命可达30000小时以上，基本可做到与管路系统同寿命周期，无需频繁更换维护。

　　在实际选型适配时，需要注意管路内的水流流速需达到0.8m/s以上才能触发装置达到额定输出功率，若流速过低会导致输出电压不足，无法带动后端用电设备正常工作；若管路内长期水流流速超过2.5m/s，则需要在装置前端加装限流结构，避免叶轮转速过高导致绕组过热、输出电压超标损坏后端用电设备。装置输出端预留标准接线端子，可直接通过低压导线连接后端用电设备，接线处做了防水护套设计，即使在潮湿环境下接线也不会出现短路问题。
