轻触式PTT按键开关三维结构设计

　　在手持通讯终端、小型工控面板、便携检测设备的人机交互回路里，这类四脚直插轻触结构的PTT按键是触发信号输入的核心接触部件，日常选型和结构适配时，往往需要精准的三维数模来核对安装间隙、操作行程与周边结构的干涉情况。从实际工程应用来看，这类开关主要承担瞬时通断的信号触发功能，按下时内部弹片形变接通回路，松开后弹片自动复位切断信号，完全适配PTT通话触发、功能点按、模式切换这类需要瞬时操作的场景，不会出现自锁滞留的状态，刚好匹配通讯设备“按下发话、松开收听”的操作逻辑。

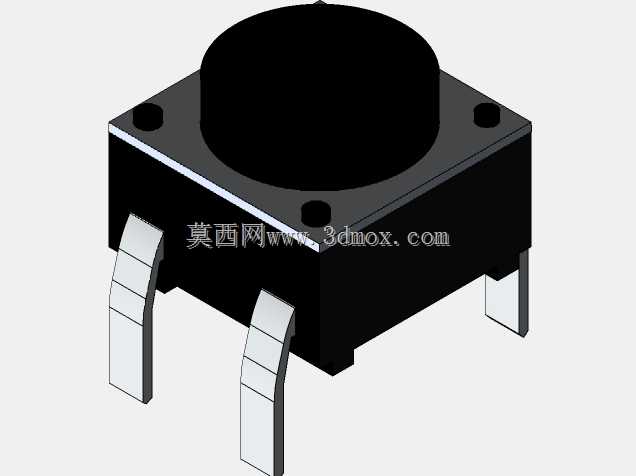

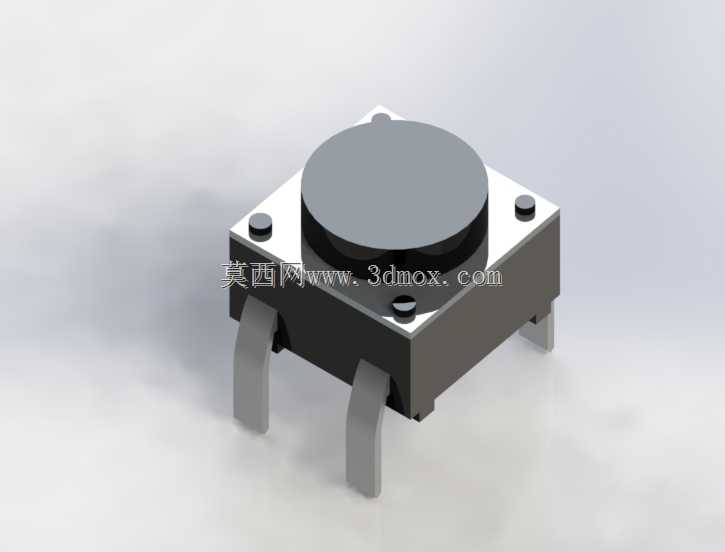

　　设计这类开关的三维结构时，首先要兼顾操作手感与结构可靠性，顶部圆形按键帽的直径做了适配手指指腹按压的尺寸优化，边缘做了微小的圆角过渡，避免按压时出现硌手的棱角，按键帽与下方基座的配合间隙控制在合理范围，既不会因为间隙过大出现按键晃动偏移，也不会因为间隙过小导致按压卡滞。基座部分采用方形耐高温工程塑料壳体，四个引脚从基座底部侧方伸出，引脚的间距严格遵循通用直插轻触开关的标准焊盘间距，适配常规PCB板的通孔焊接工艺，引脚本身做了镀锡处理的结构预留，建模时还原了引脚的弯折角度与厚度，方便结构工程师在PCB Layout阶段直接调用焊盘位置，不需要反复核对安装孔位。

　　从安装边界的尺寸来看，这类开关的基座长宽尺寸控制在6mm级别的常规规格，整体高度包含按键帽的凸起部分适配薄型设备的内部堆叠要求，不会占用过多的壳体内部空间，四个引脚的伸出长度刚好满足波峰焊或者手工焊接的吃锡深度要求，不会因为引脚过长导致焊接后多余引脚触碰周边线路，也不会因为引脚过短导致焊接强度不足。内部结构的建模还原了金属弹片的放置腔体，腔体的深度刚好匹配圆形弹片的形变量，保证按键的操作行程在0.2-0.3mm的舒适区间，按压力度控制在常规轻触开关的160gf左右，既不会因为力度过轻导致误触发，也不会因为力度过大造成长时间按压的手指疲劳。

　　在实际设备装配的场景里，这类开关的安装需要注意按键帽顶端与设备外壳按键孔的高度差，建模时预留了0.1-0.2mm的突出量，保证外壳装配后按键不会出现塌陷，同时按键帽的直径比外壳开孔小0.3mm左右，避免外壳公差导致按键被卡住无法回弹。基座底部与PCB板贴合的面做了平整处理，焊接后可以平稳贴装在板面上，不会出现倾斜导致的按键行程不一致问题。对于需要做防水处理的设备场景，这个基础结构也可以作为基座，在按键帽周边增加硅胶防水圈的结构，建模时已经预留了防水圈的安装槽位，方便后续衍生型号的结构拓展。

　　从结构可靠性的设计角度，四个引脚除了承担电气连接的作用，同时也作为结构固定点，焊接后四个点同时受力，相比两脚结构的轻触开关，抗跌落、抗按压冲击的能力更强，在便携设备意外跌落时，不容易出现引脚脱焊、开关移位的问题。基座内部的弹片腔体做了防尘结构的设计，按键帽与基座的配合缝隙做了迷宫式的挡边，减少日常使用中灰尘进入腔体接触弹片，避免出现接触不良的故障。这类开关的三维数模在做整机结构设计时，可以直接导入装配体，提前核对按键与外壳、PCB板、周边元器件的间隙，不需要等到打样阶段才发现干涉问题，能大幅缩短结构调试的周期，尤其是在多按键排布的面板设计中，可以统一所有按键的安装高度与操作手感，保证整机交互的一致性。
