板框式污泥脱水自动压滤设备结构

　　在市政污水处理厂、工业废水处理站的污泥处理工段，这类板框结构的自动压滤设备是固液分离环节的核心作业单元，主要承担将含水率98%左右的剩余污泥，通过机械施压脱水至含水率60%以下泥饼的作业任务，分离出的清液可回流至前端处理工序重复利用，泥饼则可根据属性进入后续处置环节，避免高含水率污泥转运过程中的滴漏污染，同时大幅降低污泥处置的综合成本。

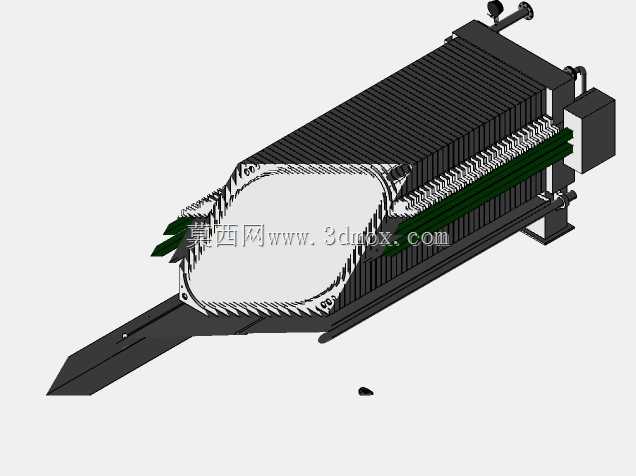

　　从设备实际作业逻辑来看，整套结构依托两侧主梁作为承载基础，主梁上排布的多组滤板是实现压滤作业的核心部件，每块滤板表面包覆滤布，进料泵将待处理的污泥混合液从设备端部的进料口泵入各滤板形成的密闭腔室，在进料压力与后端压紧机构的施压作用下，清液透过滤布沿滤板上的导流槽汇集排出，固体污泥则被滤布截留，在腔室内逐步堆积形成含水率均匀的泥饼，待压滤周期完成后，压紧机构自动回程，逐块拉开滤板，泥饼依靠自重从滤板间隙脱落至下方的接料输送设备，完成整个压滤脱水循环。

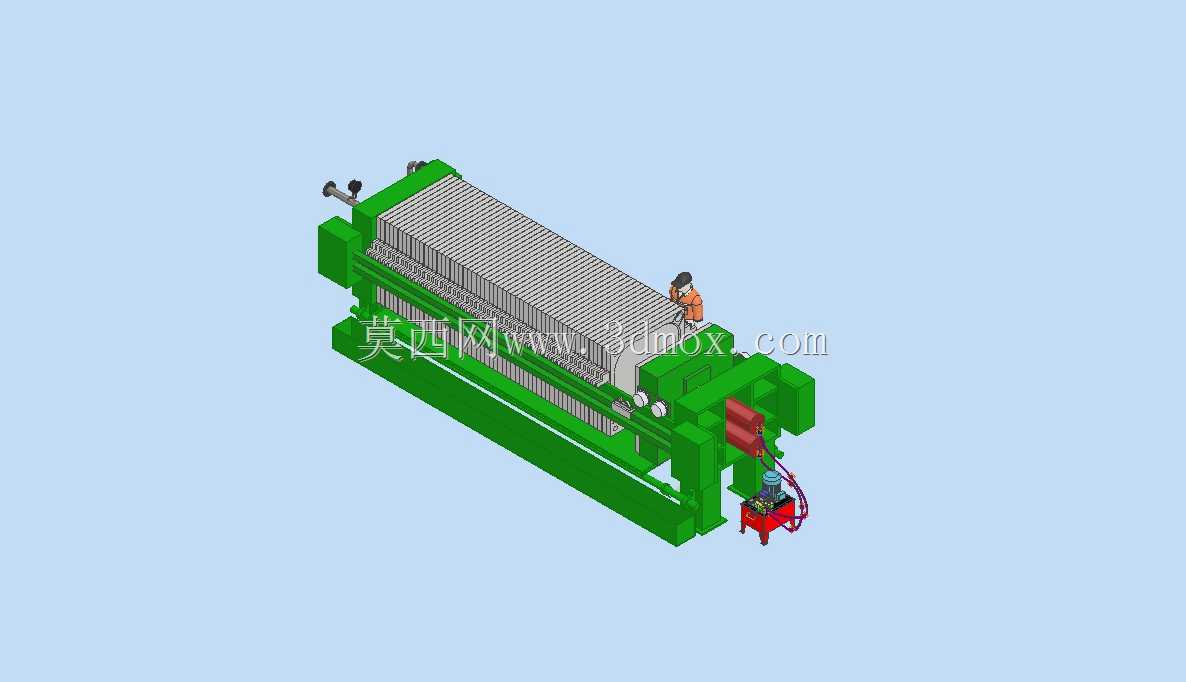

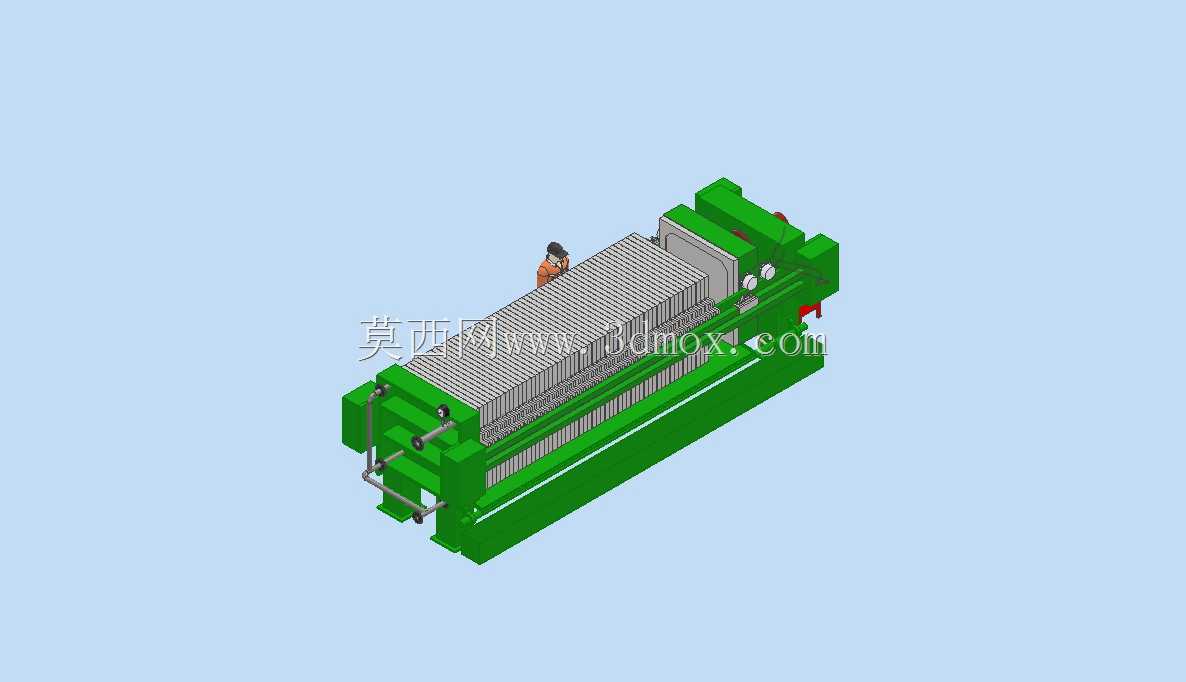

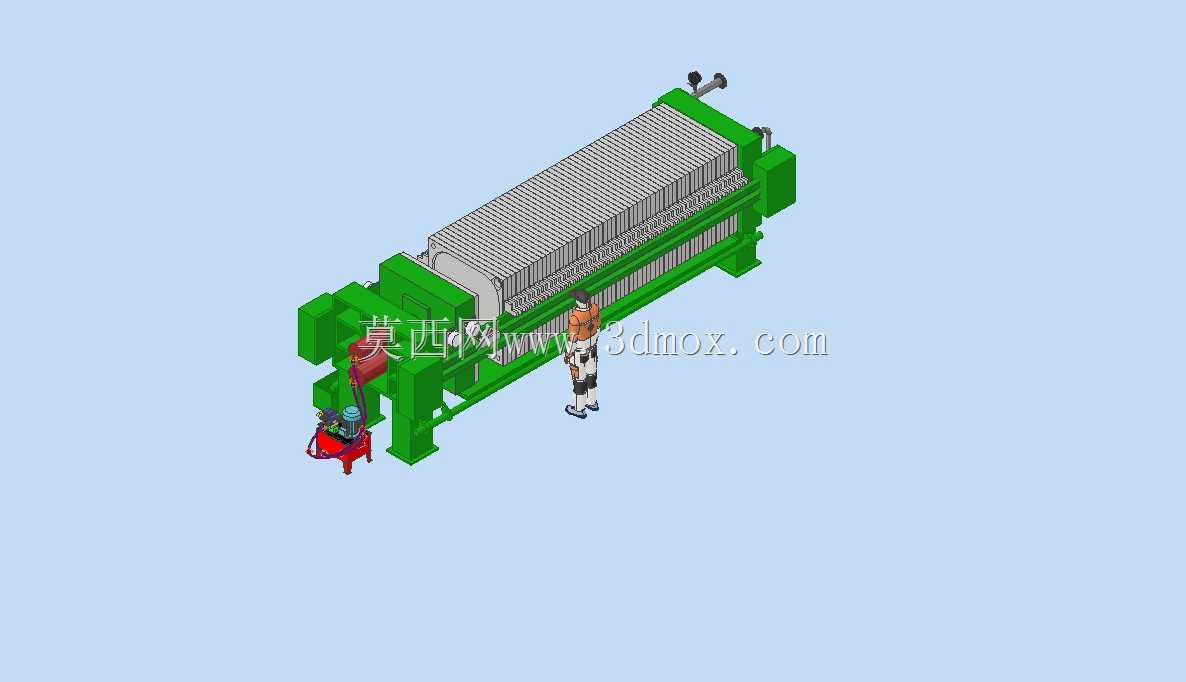

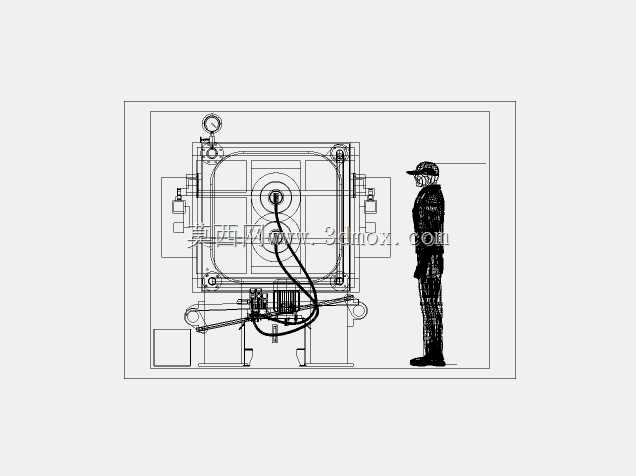

　　做这套三维结构设计时，首先要明确现场安装的边界条件：整套设备沿主梁长度方向的安装预留空间需要覆盖滤板全部拉开后的总行程，同时要在设备端部预留压紧机构的维护操作空间，设备两侧需要预留至少0.8米的通行与滤布更换作业通道，设备底部的接料区域需要匹配现场的泥饼输送设备宽度，避免泥饼掉落至输送设备外侧。压紧机构采用液压驱动形式，设计时需要核算压紧总压力，确保所有滤板闭合后密封面无渗漏，液压站的布置位置需要避开滤板拉板机构的运动路径，同时预留液压管路的排布空间，避免管路干涉运动部件。

　　滤板的排布设计需要结合处理量要求确定总过滤面积，单块滤板的尺寸决定了单腔室的容泥量，滤板表面的导流槽结构需要兼顾排液顺畅度与滤板的结构强度，避免施压过程中滤板变形破裂。拉板机构采用自动逐块拉取的结构设计，拉板小车的运行轨道集成在两侧主梁上，设计时需要匹配滤板把手的尺寸，确保拉板动作顺畅无卡滞，同时设置到位检测结构，避免拉板超程造成设备损坏。设备端部的进料口需要匹配现场进料管路的法兰尺寸，进料管路的设计需要考虑缓冲结构，避免高压进料直接冲击滤板造成局部磨损。

　　从现场运维的角度出发，设计时在滤板上方预留了滤布冲洗装置的安装位置，可在压滤作业间隙对滤布表面附着的污泥残留进行冲洗，避免滤布堵塞影响后续过滤效率，设备两侧的防护结构需要兼顾安全防护与观察便利性，方便作业人员实时观察滤板的漏液、泥饼成型情况。整套设备的支撑脚需要设计可调节结构，适配现场地面的安装平整度，避免设备安装后主梁出现水平偏差，导致滤板闭合时受力不均出现喷料问题。液压系统的压力设置需要匹配滤板的额定承压能力，避免压力过高造成滤板碎裂，同时设置压力保压回路，确保压滤过程中压紧力稳定，不会因压力波动导致滤板密封失效。

　　在工业应用场景中，这类设备除了市政污泥处理外，还可应用于选矿行业的精矿脱水、化工行业的物料固液分离、食品加工行业的渣液分离等场景，仅需要根据处理物料的属性调整滤布的过滤精度、滤板的材质以及进料压力参数即可适配不同的作业需求。设计过程中需要重点关注运动部件的行程干涉校验，在三维建模阶段完成所有动作的运动仿真，确认拉板、压紧、卸饼全流程无部件碰撞，同时核算主梁的承重挠度，确保满负荷压滤作业时主梁的变形量在允许范围内，不会影响滤板的密封性能。设备的外接管路接口需要统一布置在设备端部的同一侧，方便现场管路接驳，减少现场安装的施工量，电气控制元件的布线需要沿主梁内侧的线槽排布，避免外露线路被掉落的泥饼砸损，同时做好防水防腐蚀处理，适配污泥处理车间高湿度、有腐蚀性气体的作业环境。
