多轴模块化挂车与自走式模块化运输车结构

　　在重型工程物流、大型装备转运场景中，多轴模块化挂车与自走式模块化运输车是解决超大吨位、异形尺寸构件移位的核心装备，这类设备打破了常规货运车辆的载重与尺寸限制，能够适配石化罐体、桥梁节段、重型机床机身、海工模块等不同类型重载货物的运输需求。从结构设计逻辑来看，该类设备采用模块化拼接思路，单轴线模块具备独立的承载、转向与驱动单元，可根据货物的重量分布、外形尺寸灵活拼接轴线数量，既可以横向拼接拓宽承载面，也可以纵向拼接延长承载长度，部分工况下还可通过多车并车的方式实现数千吨级载荷的同步运输。

　　设备的承载框架采用高强度焊接箱型梁结构，主梁沿车体纵向布置，横梁采用等间距模块化设计，所有拼接位置采用标准化的销接与高强度螺栓连接接口，保证不同模块拼接后的形位公差与结构强度一致性。走行轮组采用独立悬挂设计，每个轮组都具备独立的升降调节能力，升降行程可覆盖不同装卸工况的高度差需求，在路面存在不平整的工况下，可通过悬挂的自适应调节保证各轮组受力均匀，避免局部载荷过大造成结构损伤或轮胎爆胎风险。转向系统采用多模式独立转向设计，可实现直行、斜行、横行、原地回转等多种转向模式，在狭小作业场地内也能完成精准对位，解决了长轴线车辆转弯半径过大的场地适配问题。

　　自走式模块自带动力单元与电控系统，无需额外牵引车即可实现自主走行，动力单元多采用分布式布置方案，每个驱动模块配备独立的液压驱动马达，通过电控系统实现所有驱动轮的转速同步与扭矩分配，避免打滑或动力分配不均的问题。挂车模块本身无动力，可与自走模块拼接组成完整运输单元，也可搭配牵引车使用，适配不同距离、不同场地的运输需求。从安装边界来看，单轴线模块的宽度、高度都采用标准化设计，拼接后的整车承载面高度可通过悬挂调节在一定范围内变化，最低高度可满足低矮空间的通行需求，最高高度可适配重载情况下的离地间隙要求，避免底盘剐蹭路面障碍物。

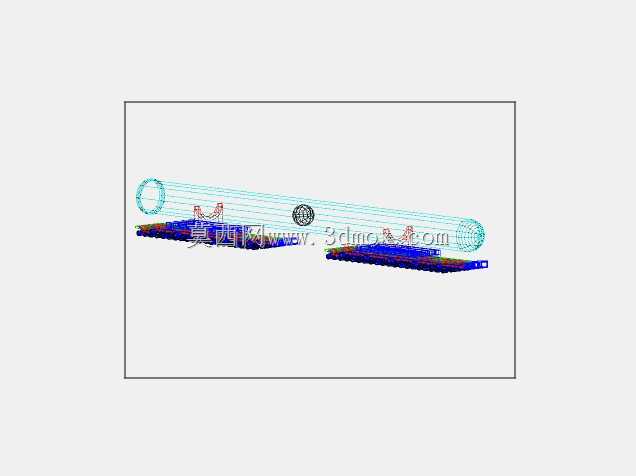

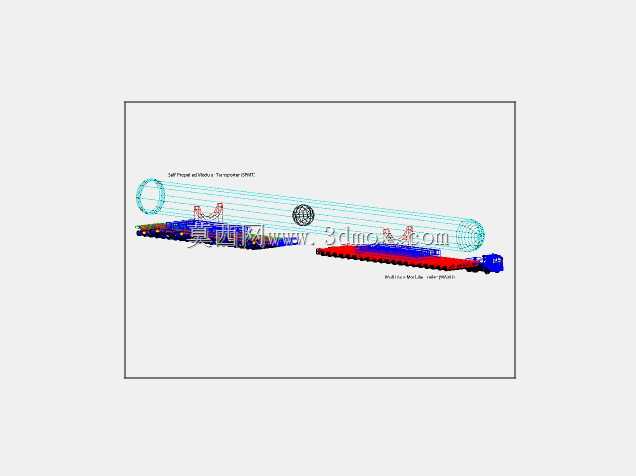

　　在实际作业场景中，这类设备的使用需要提前根据货物的重量、重心位置规划轴线排布方案，通过三维建模模拟不同排布下的轮压分布、结构受力情况，确保每个轮组的载荷都在额定承载范围内，避免运输过程中出现结构失效。设备的电控系统还具备实时载荷监测功能，可在运输过程中实时采集每个轮组的受力数据、悬挂高度数据、转向角度数据，操作人员可根据实时数据调整设备状态，应对运输过程中出现的路面坡度变化、局部沉降等突发情况。不同于常规货运车辆的固定结构设计，这类模块化运输装备的核心优势在于极强的场景适配性，通过不同模块的组合，可以覆盖从百吨级到万吨级的重载运输需求，在大型工程建设、重型装备制造、海工装备转运等领域有着不可替代的作用。建模过程中需要重点还原模块间的拼接接口结构、悬挂的运动行程范围、转向机构的运动逻辑，确保模型能够准确模拟设备的不同拼接状态与作业姿态，为运输方案模拟、场地通过性验算提供准确的三维数据支撑。
