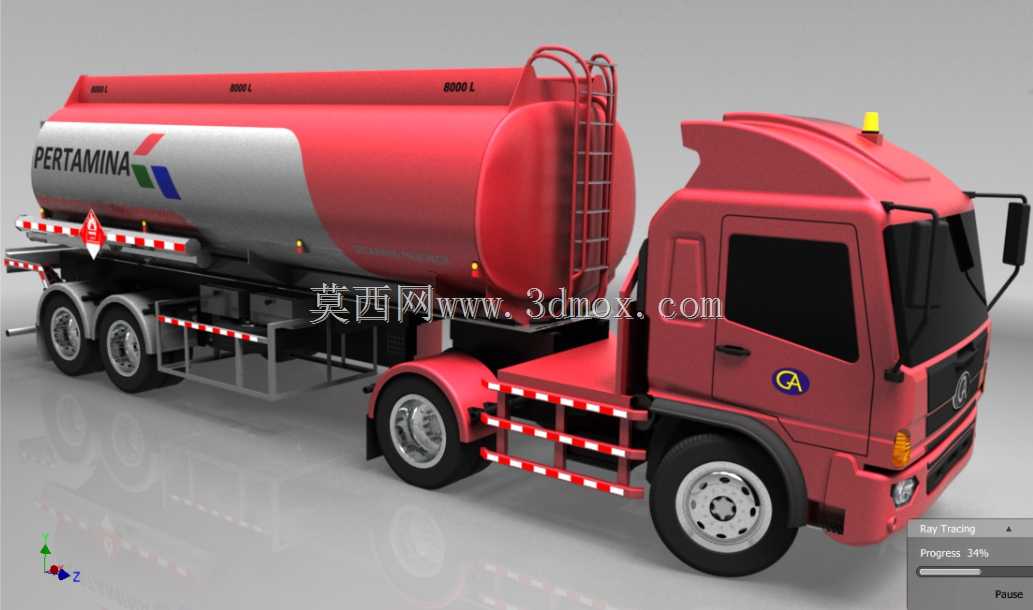

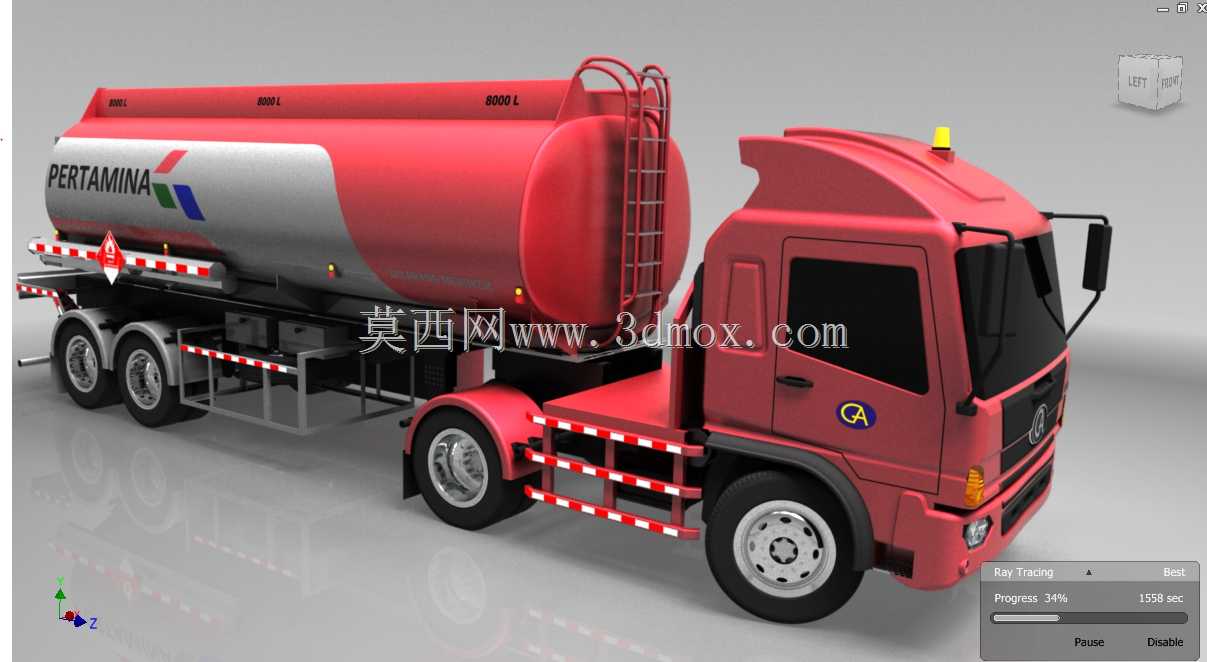

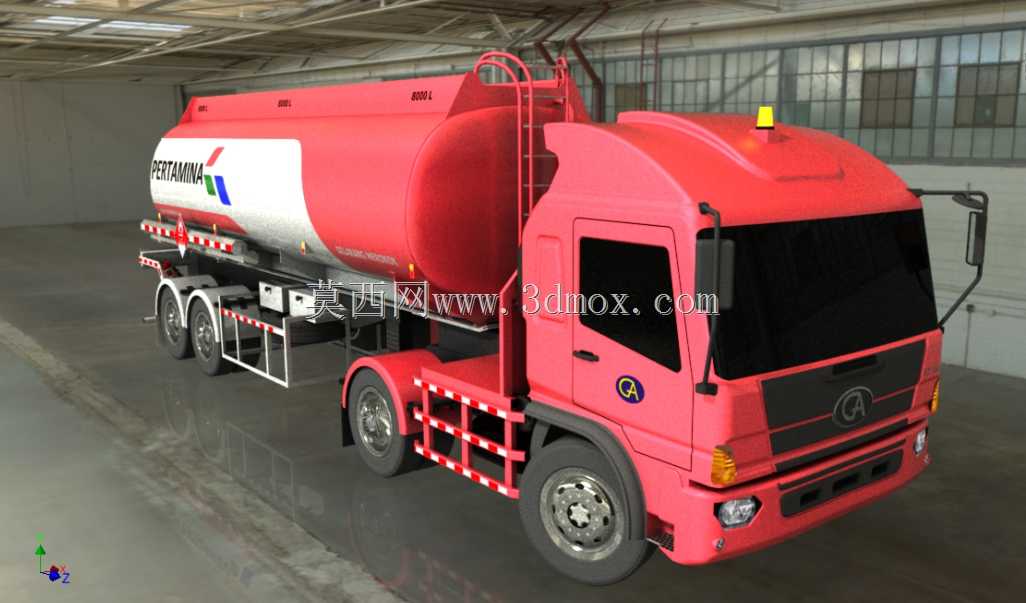

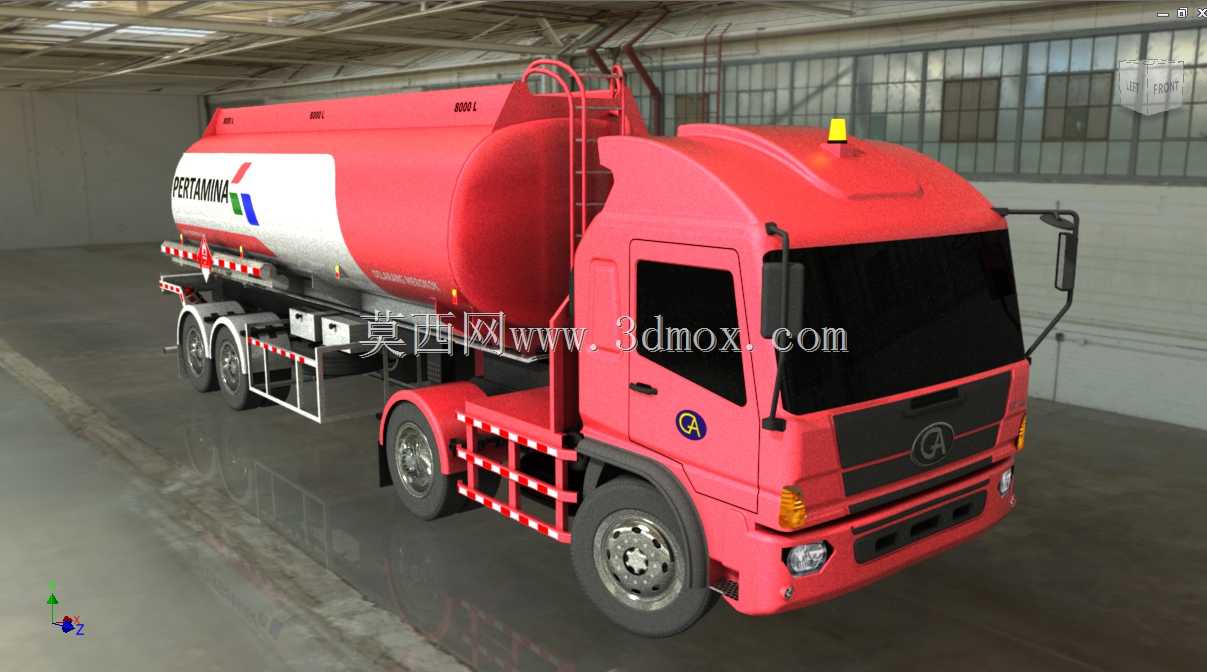

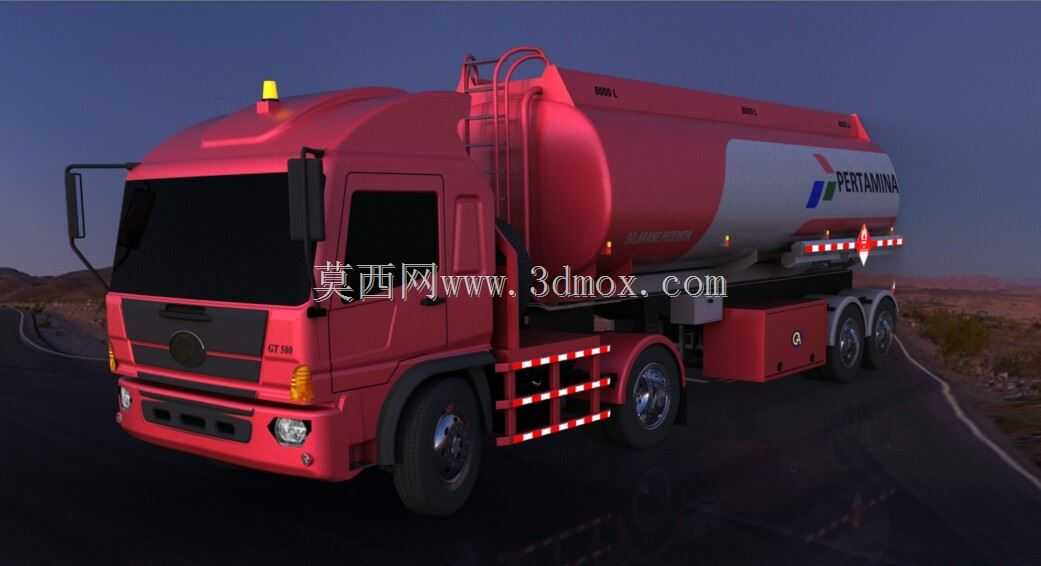

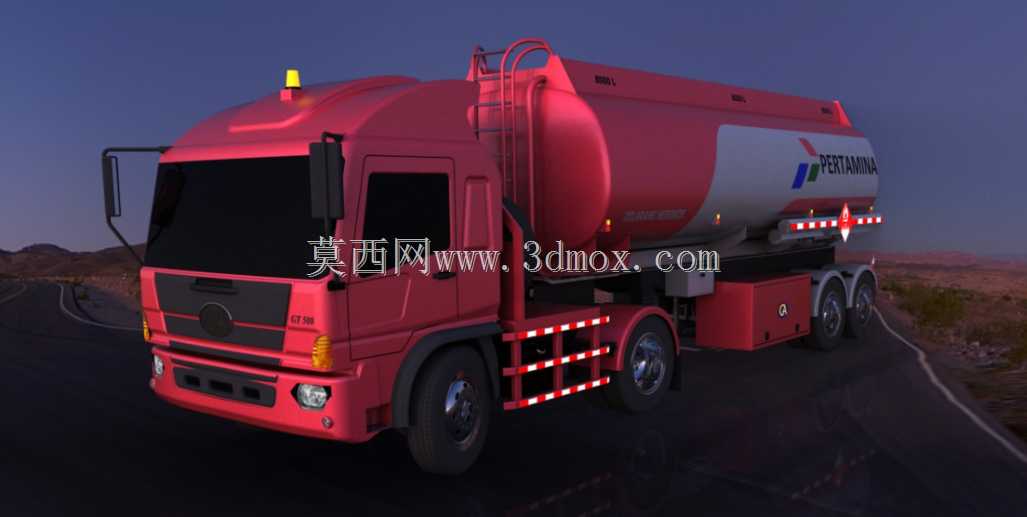

三轴汽油运输罐车整车结构三维设计

　　这款汽油运输罐车的三维建模完全围绕公路危化品燃油配送的实际作业场景搭建，建模过程中优先还原了成品油从油库到终端加油站、大型工矿企业内部加油点的转运作业需求，所有结构细节都对应实际道路运输的合规要求与作业逻辑。罐体部分采用卧式椭圆形截面设计，相比圆形截面能在限定整车高度的前提下最大化装载容积，同时降低整车质心，提升高速行驶与弯道通行时的侧倾稳定性，罐体内部设置多道横向防波板，防波板上开有符合流体通过逻辑的过流孔，能够在车辆加减速、转弯时大幅降低罐内汽油的液体晃荡冲击力，减少晃荡载荷对车架、牵引连接机构的交变应力影响，避免长期作业出现结构疲劳失效。罐体顶部设置了带防护栏的操作走台，配套爬梯从车架侧部延伸至顶部操作区，

　　爬梯踏步做了防滑结构设计，顶部走台周边的防护栏高度符合危化品车辆作业安全规范，能够满足作业人员登顶进行装卸油操作、阀门检查的安全防护需求，罐体顶部还预留了人孔、油气回收接口、呼吸阀的安装位置，所有接口的安装边界都按照实际通用配件的尺寸做了匹配，可直接对接常用的装卸油管路配件。牵引车头部分采用平头驾驶室设计，缩短了整车总长，提升了车辆在城区加油站、狭窄厂区道路的转弯通过性，驾驶室顶部设置了警示灯，符合危化品运输车辆的标识要求，驾驶室下方的动力总成、转向机构、前桥悬架都按照实际重卡的结构比例做了还原，前轮转向角度预留了足够的转动空间，可模拟实际转向过程的运动干涉检查。底盘部分采用三轴布局，其中一轴为转向驱动桥，后方两轴为承重驱动桥，

　　车架两侧设置了符合要求的侧防护栏，侧防护栏采用红白相间的警示涂装，能够避免小型车辆、非机动车意外钻入车底，同时防护栏内侧预留了灭火器、导静电拖地带、输油软管收纳箱的安装空间，车尾部分设置了后防护装置、反光标识安装位，后防护的离地高度、结构强度都按照道路运输车辆的防护要求做了尺寸匹配。建模过程中对各部件的安装边界做了严格的尺寸约束，比如罐体与车架的连接支座位置、牵引鞍座的安装高度、各车桥的轮距与轴距参数，都参考了同类型在用罐车的实际尺寸，确保模型在进行虚拟装配、运动仿真时不会出现结构干涉，可直接用于结构受力分析、作业场景模拟、新员工培训教具等场景。罐体侧面的标识、管路布局都还原了实际汽油运输车辆的配置，装卸油阀门箱设置在罐体侧下部，

　　操作高度符合人体工程学要求，作业人员站在地面即可完成阀门开关、管路对接操作，无需额外登高，提升装卸作业的效率与安全性。整车的涂装分色、细节结构都做了精细化还原，包括驾驶室的后视镜、前大灯、保险杠结构，罐体的封头、加强圈结构，车架的悬挂、轮胎、挡泥板等部件，都按照实际比例建模，没有做过度简化，能够直观呈现汽油运输罐车的完整结构组成，方便设计人员在进行同类型产品改型、结构优化时直接参考各部件的布局逻辑，也可用于物流运输场景的可视化演示，直观展示燃油配送环节的载具结构特点。
