PLTGU发电机龙门式提升作业装置

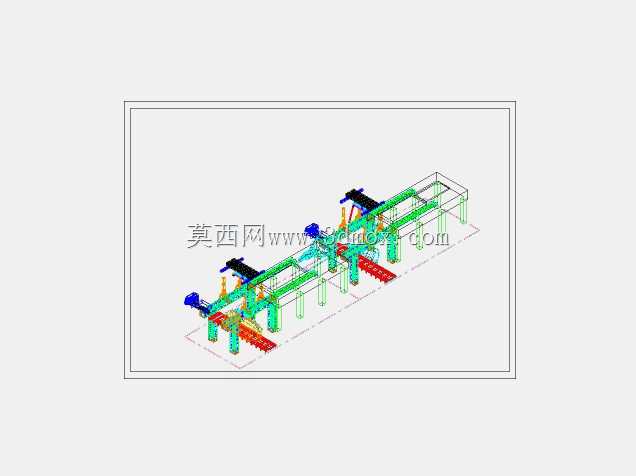

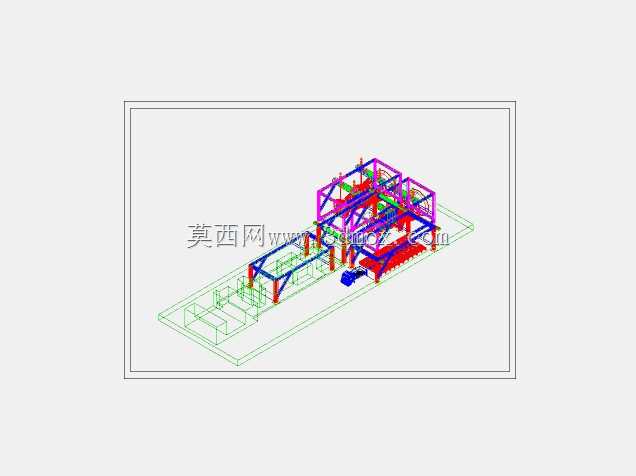

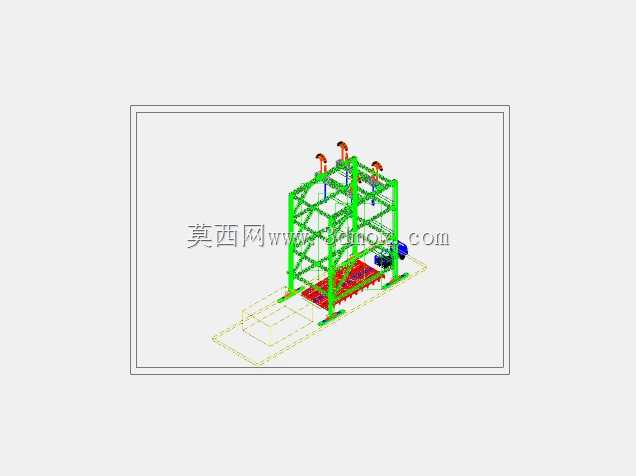

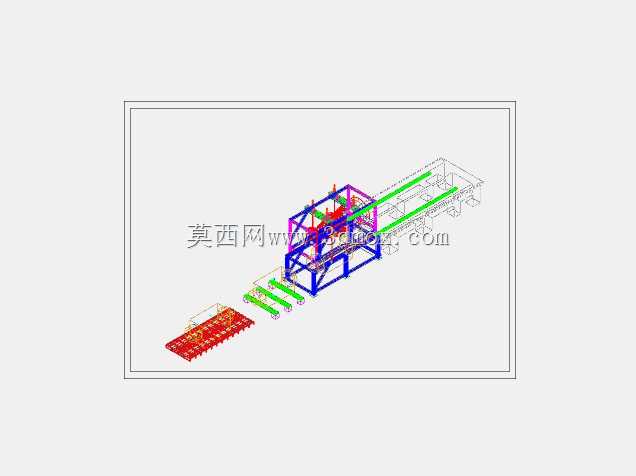

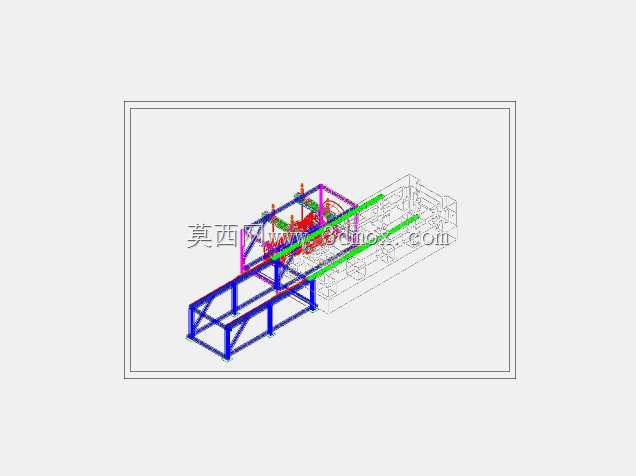

　　在燃气联合循环电厂的机组检修、部件更换作业场景中，PLTGU发电机这类大重量核心部件的垂直移位与精准对位，一直是现场施工的核心难点——常规行车往往受厂房顶部布局、预留检修空间的限制，无法覆盖发电机安装位的全作业范围，而临时搭设的吊装架又容易存在刚度不足、对位精度差的安全隐患，这套专门适配PLTGU发电机的提升作业装置，正是针对这类现场痛点完成的结构设计。整套装置采用框架式龙门承载结构作为主体受力骨架，四根主立柱采用型材拼接成型，立柱之间通过多道横向、斜向连接杆件形成空间桁架结构，从受力路径上看，吊装作业时的垂直载荷会通过顶部的起重安装梁传递到两侧立柱，再顺着立柱分散到底部的承载底框，最终均匀传递到作业面的硬化基础上，

　　避免局部应力集中导致架体变形。顶部的起重作业位预留了多组电动升降机构的安装接口，可根据实际吊装重量选择单吊点或者多吊点同步作业的配置，多吊点设计时可通过同步控制系统调整各吊点的升降速率，保证发电机在起升、下降过程中始终保持水平姿态，避免部件倾斜导致的安装面磕碰、密封件损坏问题。架体底部设置了可扩展的支撑底脚，在作业位置固定后可通过调整底脚的伸出长度，适配现场不平整的检修地面，保证整个架体的垂直度偏差控制在工程允许的范围内，部分工况下还可在底框位置加装行走轮组，实现架体在厂房检修区间内的短距离移位，减少重复拆装的工作量。从安装边界来看，整套架体的内部净空尺寸完全覆盖PLTGU发电机的最大外形轮廓，起升行程满足发电机从安装基座吊离、

　　移位到检修平台的全行程需求，架体外侧与厂房内的固定管道、线缆桥架之间预留了足够的安全操作距离，不会在升降作业过程中与周边固定设施发生干涉。设计过程中针对架体的受力工况做了多轮校核，不仅考虑了额定吊装重量下的静载荷，还叠加了起升瞬间的动载系数、现场可能出现的侧向风载荷影响，对主立柱、顶部承载梁的型材截面做了针对性优化，在保证整体结构刚度、满足安全系数要求的前提下，尽可能减少冗余材料的使用，降低架体自身重量，方便现场的拆装转运。装置的作业平台位置设置了防滑铺装与临边防护结构，方便作业人员在架体上完成吊具挂钩、位置微调等操作，吊点位置配套了可横向滑移的调节机构，可根据发电机的实际吊点位置调整起重挂钩的横向间距，

　　无需额外调整架体的整体摆放位置就能完成吊点对位，大幅缩短现场作业的准备时间。在实际应用中，这套装置既可以配合电动葫芦完成发电机的垂直提升作业，也可搭配龙门牵引机构实现小范围的水平移位，解决了固定行车覆盖范围不足的问题，相比临时焊接的吊装架，这套标准化的架体结构可重复拆装使用，适配不同检修区间的同类型发电机吊装作业，减少现场临时工装的制作成本与准备周期，架体的各连接节点均采用标准化的紧固件连接，无需现场焊接作业，拆装过程不会产生动火作业风险，符合电厂检修现场的安全管理要求。结构细节上，所有承载焊缝均做了焊后应力消除处理，连接螺栓采用高强度级别的紧固件，关键受力位置还设置了防松保险结构，避免长期重复拆装使用后出现连接松动的问题，架体表面做了防腐涂装处理，可适应电厂内湿度较高、存在少量腐蚀性介质的作业环境，延长工装的整体使用寿命。
