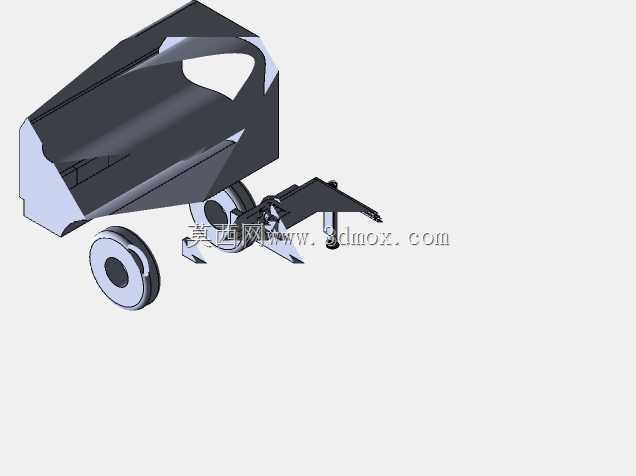

14米车载伸缩臂式高空作业平台结构设计

　　在市政场馆维护、工业厂房管线检修、户外广告安装、电力线路巡检这类需要人员抵达高空作业面的场景里，直臂式高空作业设备的覆盖效率远高于传统脚手架与剪叉式登高设备，这款14米作业高度的车载伸缩臂作业平台，就是针对这类跨障碍高空作业需求做的结构设计。从实际作业逻辑出发，设备采用车载式底盘布局，底盘预留了足够的配重安装空间，臂架全伸状态下的倾覆力矩经过配重配比平衡，能在允许的作业坡度范围内保持整机稳定性，不需要额外搭建支腿辅助固定的场景下，也能满足常规平坦硬化路面的作业需求，针对复杂不平整路面，底盘侧方预留了液压支腿的安装接口，可根据作业现场条件选装支腿结构，进一步扩大作业适用场景。臂架结构采用多节伸缩式箱型臂设计，

　　每节臂的截面尺寸做了梯度递减设计，既保证臂架全伸状态下的结构刚度，减少作业平台端的晃动量，又能控制臂架回缩后的整体长度，适配车载底盘的安装边界，不会出现臂架超出底盘长度过多影响道路通行的问题。臂架的变幅铰接点设置在底盘中部靠前位置，变幅油缸的支撑点做了受力优化，让臂架在低角度变幅和高角度举升时，油缸的受力都处于合理区间，避免出现极端角度下油缸负载陡增的情况。末端作业平台采用带防护栏的笼式结构，平台尺寸预留了单人作业加携带常规工具的空间，护栏高度符合高空作业的安全防护要求，平台与臂架末端的连接结构预留了水平调节机构的安装位，可保证臂架变幅过程中平台始终保持水平状态，避免作业人员出现倾斜失重的风险。

　　液压管路的排布沿着臂架内侧的走线槽布置，每节臂的伸缩段都预留了管路拖链的安装空间，避免臂架伸缩过程中管路出现拉扯、磨损的问题，底盘上的液压泵站、控制阀组的安装位置做了集中布局，既方便日常检修维护，也能优化整机的重心分布。转向与行走机构依托车载底盘的原有结构做适配，不需要额外重新设计行走系统，降低了整机的结构复杂度，同时也让设备具备道路通行能力，可在不同作业点位之间快速转场，不需要额外的转运车辆拖运。从建模细节来看，臂架的每节伸缩段都做了滑块安装位的结构设计，滑块采用耐磨非金属材质，可减少臂架伸缩过程中的金属摩擦，同时降低臂架伸缩的间隙，提升作业时的平台稳定性。底盘的配重块安装位做了可拆卸式结构设计，

　　可根据实际作业时的附加负载情况调整配重重量，比如平台端搭载较重的作业工具时，可加装额外配重块保证整机稳定性。作业平台的入口处设置了向内开启的安全门，门体带自锁结构，避免作业过程中门意外开启引发安全风险，平台底板采用防滑花纹板结构，即使在雨天或者有油污的作业环境下，也能保证作业人员的站立摩擦力。这款设备的设计没有追求过高的作业高度冗余，而是聚焦14米这个覆盖多数常规高空作业的高度区间，在结构重量、作业稳定性、转场灵活性之间做了平衡，既不会因为臂架过长导致整机重量过大、通行受限，也不会因为作业高度不足导致适用场景受限。针对不同的作业需求，臂架末端还预留了工具挂载接口，可根据需要挂载小型作业吊篮、工具放置架等附属结构，拓展设备的使用场景。在结构建模过程中，所有铰接点的位置都做了运动仿真验证，确认臂架在全行程变幅、全行程伸缩过程中不会出现结构干涉，液压油缸的行程与臂架的运动范围做了匹配，不会出现油缸行程到极限位置时臂架还未达到设计作业角度的情况。整机的外形尺寸在回缩状态下满足常规道路通行的尺寸要求，宽度不超过常规货车的通行限宽，高度也符合城市道路的限高要求，可直接在城市道路上行驶转场，适合城市内的多点位高空作业需求，比如路灯维护、楼宇外墙检修、交通标识安装这类需要频繁转场的作业场景，相比固定式高空作业设备，使用灵活性有明显优势。
