带蓄能器的液压动力单元集成结构

　　这套带蓄能器的液压动力单元，是工业液压系统里常用的集成式动力供给装置，日常在重型装备保压回路、工程机械辅助动力、生产线液压工装驱动、冶金设备应急动力场景里都能见到它的身影。很多现场做液压系统调试的工程师都清楚，普通不带蓄能器的液压站在执行元件频繁启停、需要瞬时大流量或者长时间保压的工况下，很容易出现压力波动大、油泵频繁加载卸载的问题，不仅缩短油泵使用寿命，还会导致执行元件动作精度不足，这套集成结构就是针对这类痛点做的优化设计。

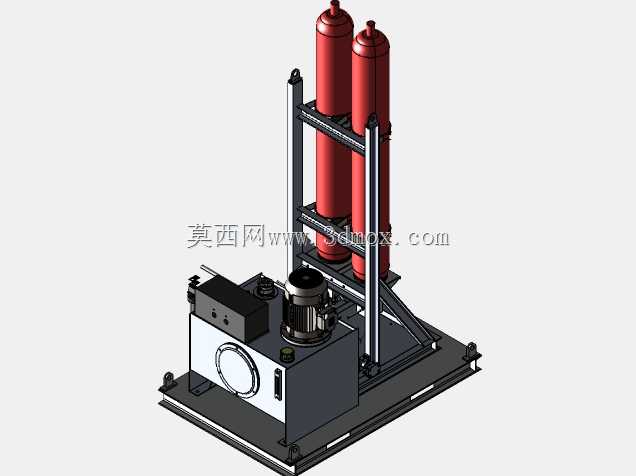

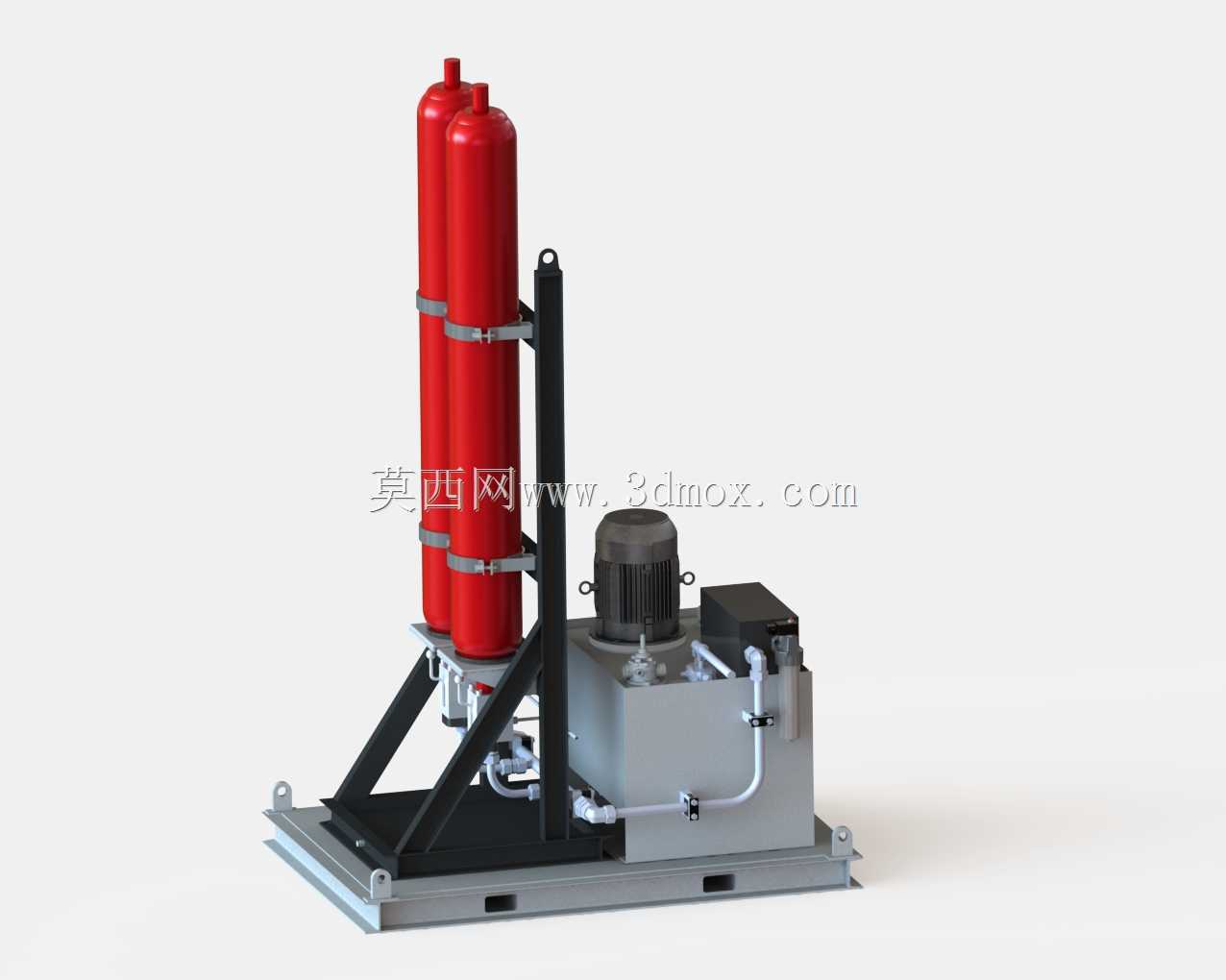

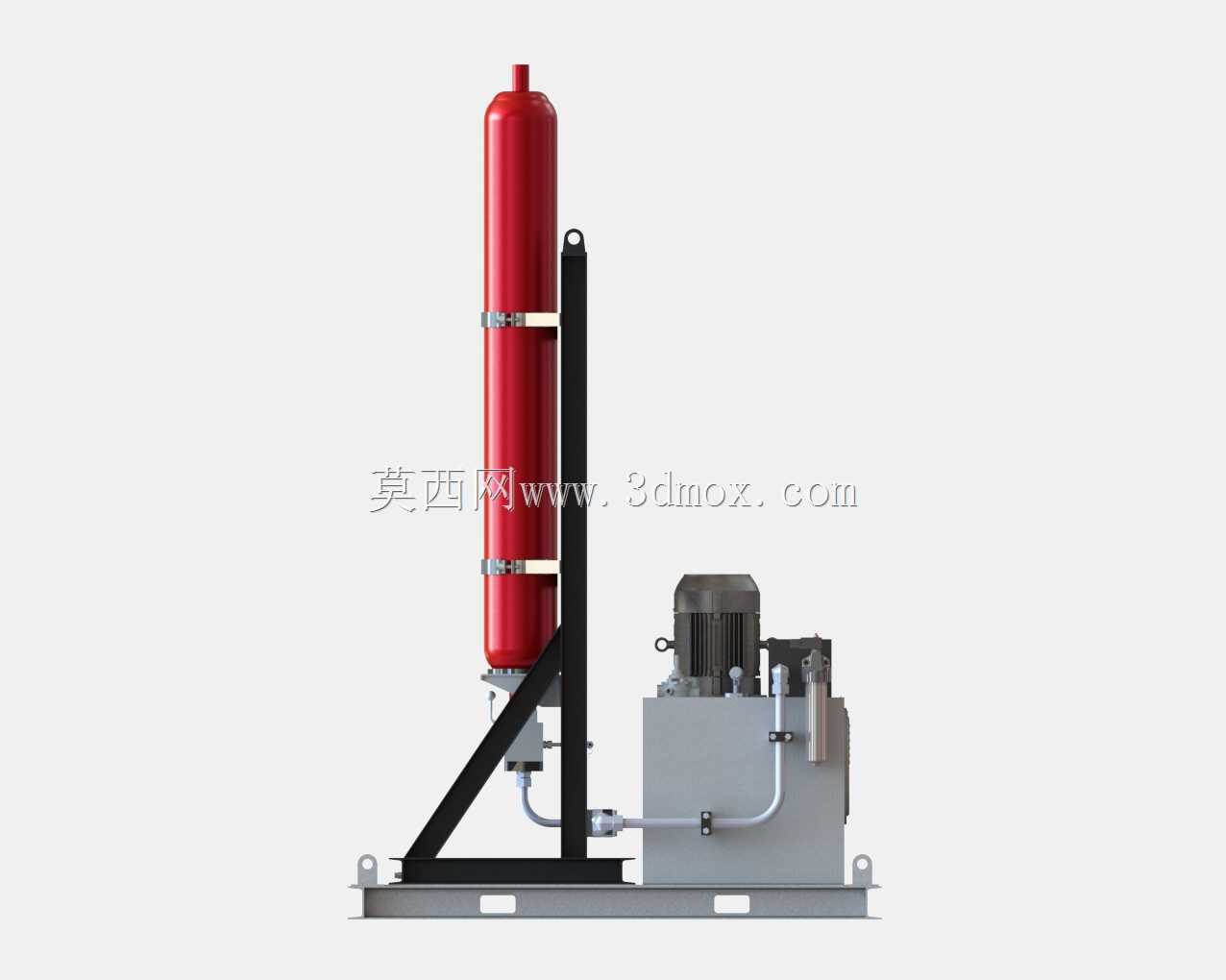

　　从结构布局来看，整套装置采用撬装式底座设计，所有元件都集成在同一块钢制安装底座上，底座预留了标准的叉车孔位与地脚安装孔，不管是车间内移位还是现场固定安装都很方便，安装边界上，底座的长宽尺寸控制在常规工业设备安装预留空间范围内，不需要额外做超大的基础预埋，普通混凝土地面打膨胀螺栓就能固定，整体高度适配多数车间设备的管线排布高度，不会和车间顶部的桥架、管线产生干涉。两个立式蓄能器通过独立的黑色支架固定在底座一侧，和油泵电机组、油箱组件并排布置，这种布局一方面缩短了蓄能器到主油路的连接管路长度，减少管路压力损失，另一方面也平衡了整套装置的重心，避免运输或者运行过程中出现侧倾风险。蓄能器和主油路之间设置了独立的截止阀与卸荷阀组，日常维护的时候可以单独切断蓄能器的油路并释放内部压力，不需要把整个系统的压力油全部排空，能大幅缩短现场维护的停机时间。

　　功能设计上，这套动力单元除了常规的油泵、电机、油箱、控制阀组之外，两个大容积蓄能器的配置是核心特点，它可以在系统低负载的时候储存油泵输出的压力油，在执行元件需要瞬时大流量的时候释放储存的油液，降低油泵的配置功率，同时在油泵出现故障或者突然断电的情况下，蓄能器储存的压力油可以作为应急动力源，驱动执行元件完成安全复位动作，避免出现设备卡滞、安全事故。油箱部分采用钢板焊接结构，侧面设置了液位计、空气滤清器、回油过滤器，油箱顶部预留了加油口与清洗窗口，日常油液检查、更换、油箱内部清理都不需要拆解太多外围管路。油泵和电机采用钟形罩直连的安装方式，同轴度更容易保证，运行过程中的振动和噪音比皮带连接的结构更小，电机上方设置了接线盒与散热风罩，接线方向可以根据现场布线需求调整，适配不同方向的进线走线。

　　建模过程中，所有元件的安装接口都按照液压行业的通用标准做了匹配，蓄能器的安装支架做了筋板加强设计，能承受蓄能器充压后的反作用力，管路部分采用硬管加管夹固定的方式，管夹的安装位置避开了管路的应力集中点，避免设备运行过程中管路振动导致接头松动漏油。整套模型的结构细节还原了实际生产中的装配关系，每个连接螺栓、管接头、阀件的位置都和实物一致，不管是做液压系统的方案演示、安装布局模拟，还是做新设备的液压站选型参考，都能直接复用相关的结构尺寸，不需要再重新核对各个元件的安装干涉问题。很多刚接触液压系统设计的工程师容易忽略蓄能器安装的支架强度、管路的固定间距、底座的重心分布这些细节，这套模型里的结构处理方式，刚好可以作为集成式液压站设计的参考案例，帮助规避现场安装后出现的振动、漏油、重心不稳这类常见问题。
