两吨载重液压剪式升降作业平台结构

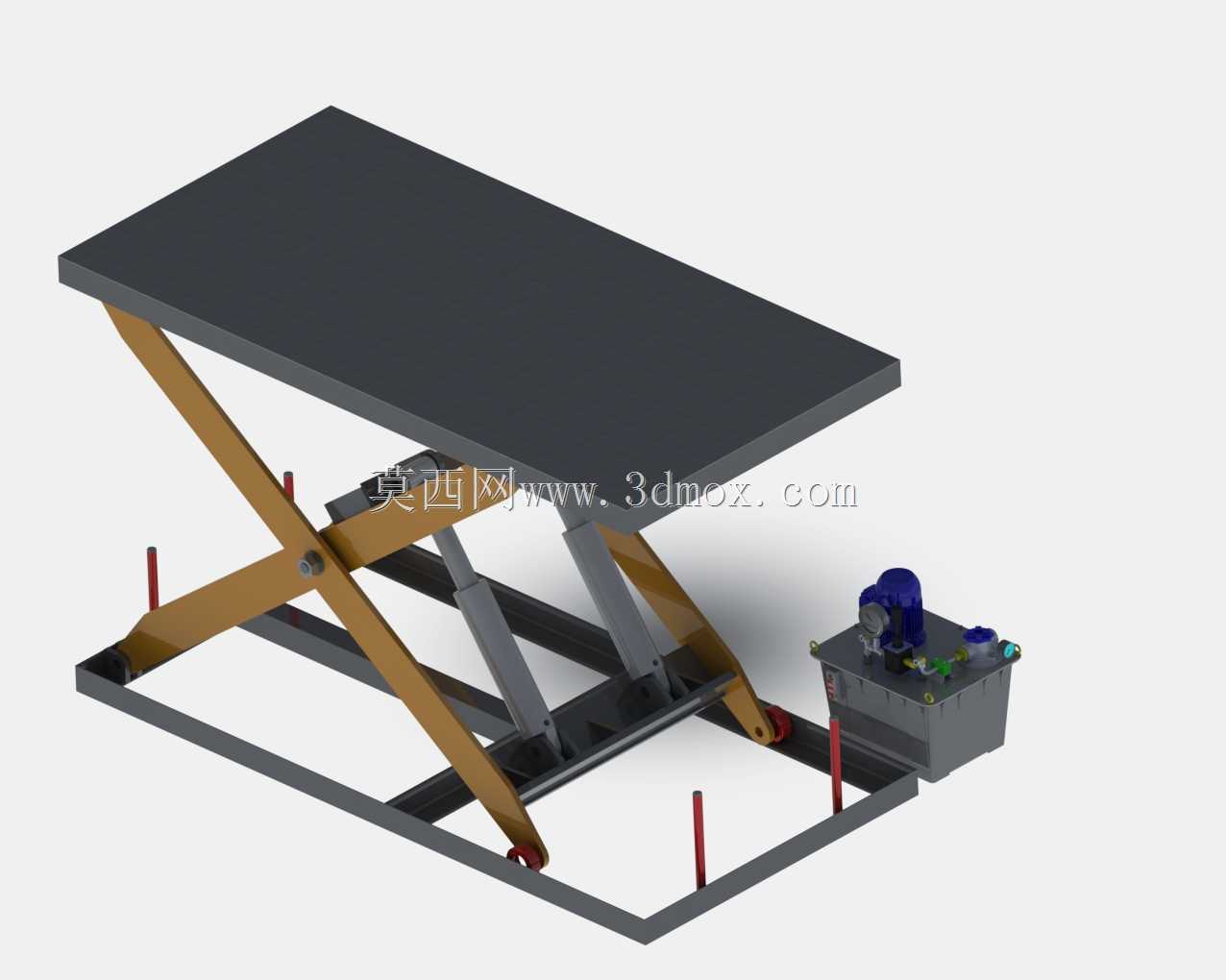

　　在车间工位物料转运、仓储库区货物装卸、生产线工件高度适配这类场景里，固定安装的剪式升降台是解决垂直高度差的核心设备，这次拆解的这套剪式升降结构，额定承载能力达到2吨，完全覆盖常规工业场景里的托盘货物、工装工件、中型部件的举升需求。从结构布局来看，这套设备采用单组交叉剪臂作为核心承载构件，剪臂主体采用型钢焊接成型，铰接点处配置耐磨衬套与销轴连接，避免长期重载往复运动出现铰接点旷量，剪臂下端一侧与底架铰接固定，另一侧通过滚轮嵌入底架的导向滑槽内，举升过程中滚轮沿滑槽水平滑移，配合剪臂的角度变化完成平台的垂直升降，这种布局能保证升降过程中台面始终保持水平状态，不会出现偏载侧倾的问题。驱动端采用独立液压动力单元布置在底架侧方，

　　液压站集成了油泵、控制阀组、油箱与驱动电机，通过单根液压缸输出推力，液压缸两端分别铰接在上下两组剪臂的中间铰接点位附近，相比布置在剪臂端部的结构，这种铰接位置能让液压缸的推力输出效率更高，同等缸径下能获得更大的举升力，同时降低液压系统的工作压力，延长密封件的使用寿命。台面采用整块钢板焊接框架结构，表面预留防滑纹理安装位，边缘可根据使用需求加装安全护栏或者工件定位挡块，底架部分采用型钢拼焊成矩形框架，底部预留地脚螺栓安装孔，可直接固定在混凝土地面基础上，也可根据需求加装脚轮做成移动式结构。安装边界方面，这套设备处于最低位时整体高度较低，能适配常规车间的地面安装条件，不需要开挖较深的地坑，对于现有车间改造的场景非常友好，

　　最大举升高度可覆盖常规1米到1.5米的作业高度差，完全满足装卸货时与货车货台高度对齐、生产线旁将工件举升到装配作业高度、仓储区将货物从地面举升到货架层的使用需求。设计过程中重点考虑了偏载工况下的结构强度，剪臂的截面尺寸经过受力校核，在台面边缘1/4位置施加额定载荷的情况下，剪臂的变形量控制在允许范围内，不会出现结构失稳的问题，液压系统中配置了溢流阀做过载保护，同时加装了液压锁，当液压管路出现意外破损时，能将液压缸锁止在当前位置，避免台面突然下坠引发安全事故，底架上还设置了机械安全撑杆，当设备需要维护检修时，可将撑杆支起固定剪臂位置，防止误操作导致台面下落。在实际使用场景中，这类剪式升降台常配合手动液压车、辊筒输送线使用，

　　当货物通过液压车运到升降台面上后，启动设备将台面举升到与输送线或者货车货台齐平的高度，就能轻松将货物推移到目标位置，大幅降低人工搬运的劳动强度，同时减少叉车在车间内的通行频次，提升车间作业的安全性。相比导轨式升降平台，剪式结构的设备不需要在墙面或者立柱上安装导向轨道，安装自由度更高，对于没有墙面依托的开阔车间区域也能正常部署，而且整体结构紧凑，闲置时占用的垂直空间更小，不会影响车间上方的管线布置与起重设备通行。结构建模过程中，所有铰接点的配合间隙都按照实际加工装配公差预留，剪臂的运动轨迹经过运动仿真验证，全程不会出现构件干涉的问题，液压管路的布置沿着底架与剪臂的内侧走线，预留了足够的弯曲余量，避免升降过程中管路被挤压或者拉扯，动力单元的安装位置预留了维护操作空间，后期更换滤芯、检修阀组时不需要拆解主体结构就能完成操作。
