先导式水力止回阀F3-4CT结构设计

　　在民用供水、工业循环水、消防水系统、暖通空调管路等水力输送场景中，介质倒流是极易引发水锤冲击、泵组反转、管路污染甚至设备损毁的典型风险点，先导式止回阀正是针对这类工况开发的自控式阀件，区别于普通旋启式、升降式止回阀依赖介质正向压力直接推开阀瓣的结构，这款先导式结构通过内置先导通路的压差反馈实现阀瓣的缓开缓闭，能大幅降低启闭瞬间的压力波动，适配对水锤防护有明确要求的中低压水力管路。从实际使用场景来看，这类阀件常安装在水泵出口端、分支管路汇流点、介质单向流动要求的管段上，比如高层楼宇的供水立管底部、中央空调冷冻水回路的泵组出口、工厂循环冷却水的供回水干管，不需要额外外接控制气源或电源，仅依靠管路自身介质的压力变化就能完成启闭动作，

　　相比电控止回阀省去了布线和控制模块的成本，也避免了电控元件在潮湿水环境下的失效风险，适合长期无人值守的管路系统使用。这款阀件的核心功能是实现介质的单向通断，正向流动时，介质先通过先导孔进入阀瓣上部的控制腔，随着入口压力逐步升高，控制腔与出口侧的压差达到设定阈值后，阀瓣会缓慢抬升开启，避免突然大流量通流引发的管路振动；反向回流时，出口侧压力升高，介质通过先导通路反向作用在阀瓣上，带动阀瓣先快速截断主通路的小缝隙，再缓慢压紧密封面，整个关闭过程分两个阶段完成，不会像普通止回阀那样在反向压力冲击下快速撞向阀座，从根源上削弱了关闭瞬间的水锤压力，实测可将普通止回阀关阀产生的1.5-2倍工作压力的水锤峰值，降低到1.1倍工作压力以内，

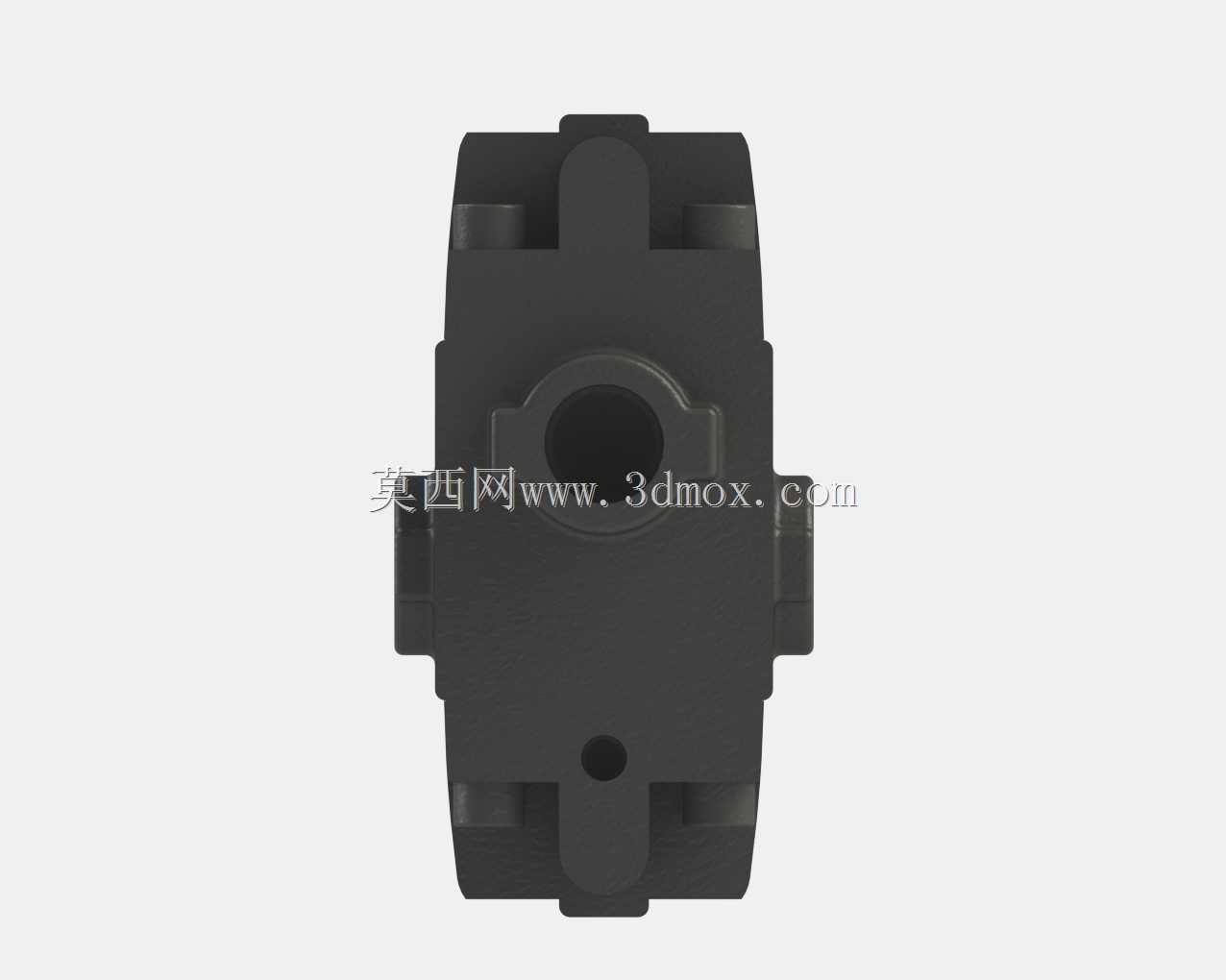

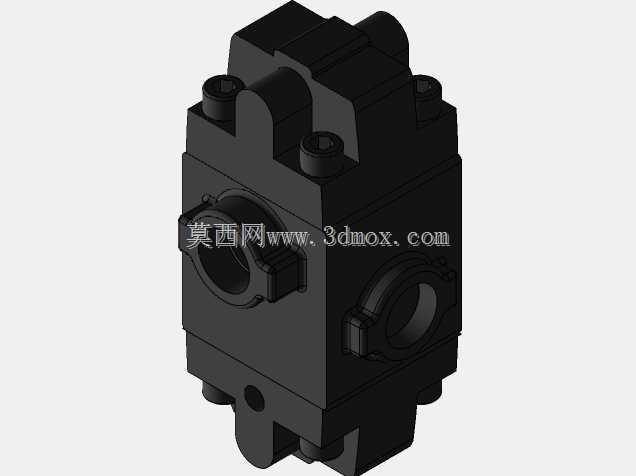

　　能有效保护管路焊缝、法兰接口以及后端的仪表、泵体等薄弱部件。从设计思路上看，这款阀件采用了方块式集成阀体结构，没有额外突出的外置先导管路，所有先导流道都直接加工在阀体内部，一方面减少了外泄漏点，相比外接铜管先导的止回阀，省去了多个管接头的密封隐患，另一方面整体结构更紧凑，在狭窄的管井、设备夹层里安装时，不需要预留额外的管路操作空间。阀体中部的圆形接口是主通路连接端，上下的凸台结构是安装定位的基准面，侧面的两个对称凸耳是用于安装固定或者加装旁通附件的接口，阀体外部的加强筋沿着介质流动方向和安装受力方向布置，在保证阀体承压强度的前提下，尽可能减薄了阀体的壁厚，降低了整体重量，同时筋条的位置也避开了管路安装时的扳手操作空间，不会出现拧法兰螺栓时工具被筋条干涉的问题。从安装边界来看，这款阀件的进出口采用同轴设计，安装时不需要调整管路的偏心量，只要保证前后直管段长度满足不小于3倍公称通径的要求，就能避免阀前流态紊乱导致的阀瓣颤振、异响问题；阀体的整体外轮廓没有尖锐棱角，所有外部棱边都做了R2以上的倒圆角处理，安装搬运时不会划伤施工人员，也不会磕碰周边的管线保温层；安装方向上，阀体上铸有清晰的介质流向箭头，和管路正向流动方向对齐即可，不需要区分水平或者垂直安装方向，在垂直上行、垂直下行的管路上都能正常工作，适配更多的管路布置场景。在密封结构设计上，阀瓣的密封面采用了嵌入式软密封结构，密封垫嵌在阀瓣的环形槽内，不会因为长期反复启闭被介质冲脱，

　　密封面的接触宽度设计为3mm，既保证了低压下的密封性能，又不会因为接触面积过大导致开启压力过高，在0.03MPa的正向压力下就能可靠开启，在0.01MPa的反向压差下就能实现完全密封，不会出现低压工况下内漏的问题。阀瓣的导向结构采用了整体式导向套，导向长度达到阀瓣直径的1/2，阀瓣启闭过程中不会出现偏磨、卡滞的问题，即使介质里含有少量细小的泥沙杂质，导向套上的排污槽也能将杂质及时排出，不会因为杂质卡塞导致阀瓣无法回座。另外，阀体顶部的预留螺孔可以根据使用需求加装压力检测接头或者排气阀，不需要在管路上额外开孔，方便后期系统调试时检测阀前后的压力值，也能在系统初次充水时快速排掉阀腔内的空气，避免气堵导致的阀件工作异常。
