液压系统高低位集成歧管块结构

　　在液压动力传输系统的阀组集成设计中，这类高低位布局的歧管块是替代分散式管路连接的核心载体，常见于中小型液压站、工程机械液压控制单元、机床液压夹紧回路这类对安装空间有严格限制的场景，相比传统的管式阀外接管路布局，集成式歧管块能把原本分散布置的硒化物瓣膜、卸荷硒酸阀、组合式止回阀等功能元件全部整合在单一金属块体内部，大幅减少外接管路的接头数量，从根源上降低管路泄漏、压力损失、管路共振带来的系统故障概率。从结构设计逻辑来看，这个块体采用长方体基体作为所有油路与元件的安装载体，不同孔径的孔道按照高低位分层排布，避免不同压力等级的油路在内部交叉串通，高压进油孔、回油孔、控制油孔分别按照回路走向在块体内部钻削成型，孔道的转角处做了平滑过渡处理，

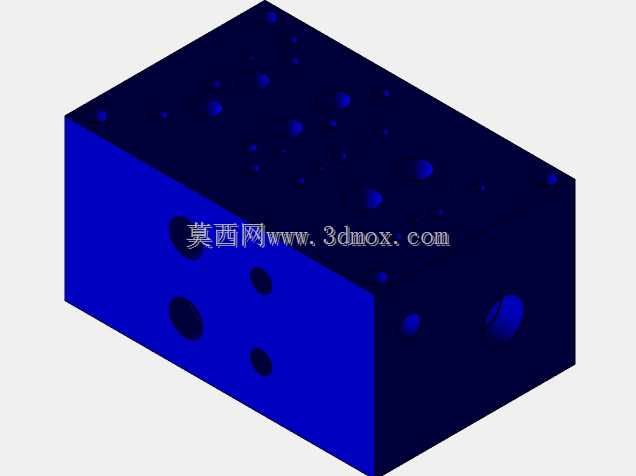

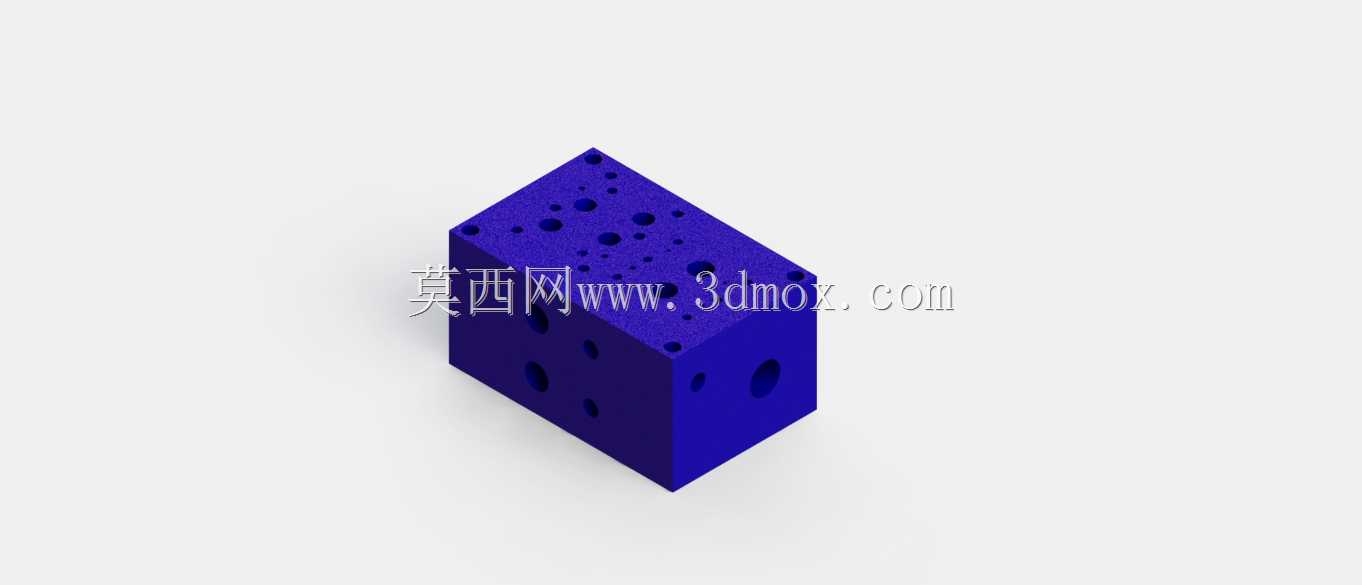

　　减少液压油在孔道内流动时的局部阻力，避免长期高速冲蚀造成的孔道内壁磨损。块体的各个立面都预留了标准的阀件安装孔位，不同直径的安装孔对应不同通径的液压阀，孔位的位置精度控制在0.1mm以内，保证阀件安装时密封面能够完全贴合，不会出现密封件偏压导致的渗漏问题。块体顶部的密集小孔是固定阀组的螺纹安装孔，按照阀件的安装法兰尺寸做了等距排布，侧面的大直径通孔是主油路的进出油口，用来对接外部的液压泵供油管路与回油管路，其余的中小孔位分别对应控制油口、测压口以及备用回路接口。在实际安装边界的考量上，这类歧管块的外形尺寸需要匹配安装舱室的内部空间，块体的安装底面做了平整加工，平面度控制在0.02mm以内，

　　能够直接固定在液压站的安装面板或者阀组支架上，不需要额外加装调整垫片。安装时需要注意块体周围预留至少30mm的操作空间，方便后续阀件的拆装更换与密封件维护，各个外接油口的位置要和外部管路的走向匹配，避免管路出现急弯或者额外的应力拉扯。设计这类歧管块的时候，首先要梳理整个液压回路的工作逻辑，明确各个阀件的通流能力与压力等级，按照压力等级从高到低分层布置内部孔道，高压油路尽量布置在块体的下层区域，回油与控制油路布置在上层，避免高压孔道和低压孔道之间的壁厚不足导致的击穿泄漏。孔道之间的壁厚要根据最高工作压力计算，通常高压回路的孔道壁厚不小于孔径的三分之一，保证块体在额定工作压力下不会出现变形或者开裂。块体的表面做了氧化发蓝处理，

　　提升防锈能力，长期在液压油浸泡的环境下不会出现锈蚀脱落的杂质，避免杂质进入液压回路造成阀件卡滞。在实际工况中，这类歧管块承担着整个液压回路的油路分配功能，液压泵输出的高压油从主进油口进入块体内部，通过内部孔道分配到各个控制阀的进油腔，经过阀件的流量、方向调节之后，再通过内部孔道汇集到对应的工作油口输出到执行元件，回油则通过对应的回油孔道汇集到主回油口返回油箱。集成式的结构让整个阀组的结构更加紧凑，相比分散式管路连接能节省至少40%的安装空间，同时减少了管路接头的数量，系统的泄漏点能减少60%以上，日常维护的时候只需要检查各个阀件的安装面密封情况，不需要排查大量外接管路的接头渗漏。在三维建模过程中，这类歧管块的设计需要先确定所有搭载阀件的安装尺寸与油口位置，再反向推导内部孔道的走向，建模时要特别注意内部孔道的相交位置处理，避免出现工艺无法加工的盲孔或者过深的细长孔，所有内部孔道的加工深度要符合常规钻削设备的加工能力，长径比一般不超过10，避免加工过程中钻头偏斜导致孔道位置偏差，造成油路串通或者壁厚不足的问题。同时要在模型中预留出工艺孔的封堵位置，加工完成后用钢球或者螺塞封堵工艺孔，保证油路的密封性。
