水利工程用液压驱动动臂式闸门结构

　　在灌区取水枢纽、城市防洪节制闸、小型水电站尾水控制这类工况里，常规的直升式闸门往往需要较高的启闭排架，遇到顶部空间受限、或者闸室上方有通行栈桥的场景，动臂式液压闸门的布置优势就会非常明显。这套结构的核心逻辑是把闸门的启闭动作从垂直提升改成绕铰点的回转举升，不需要在闸墩上方架设高大的启闭机台，整个驱动单元都可以布置在闸侧的机架上，日常巡检维护不用爬到高空作业，汛期抢险的时候操作响应速度也比卷扬式启闭快很多。

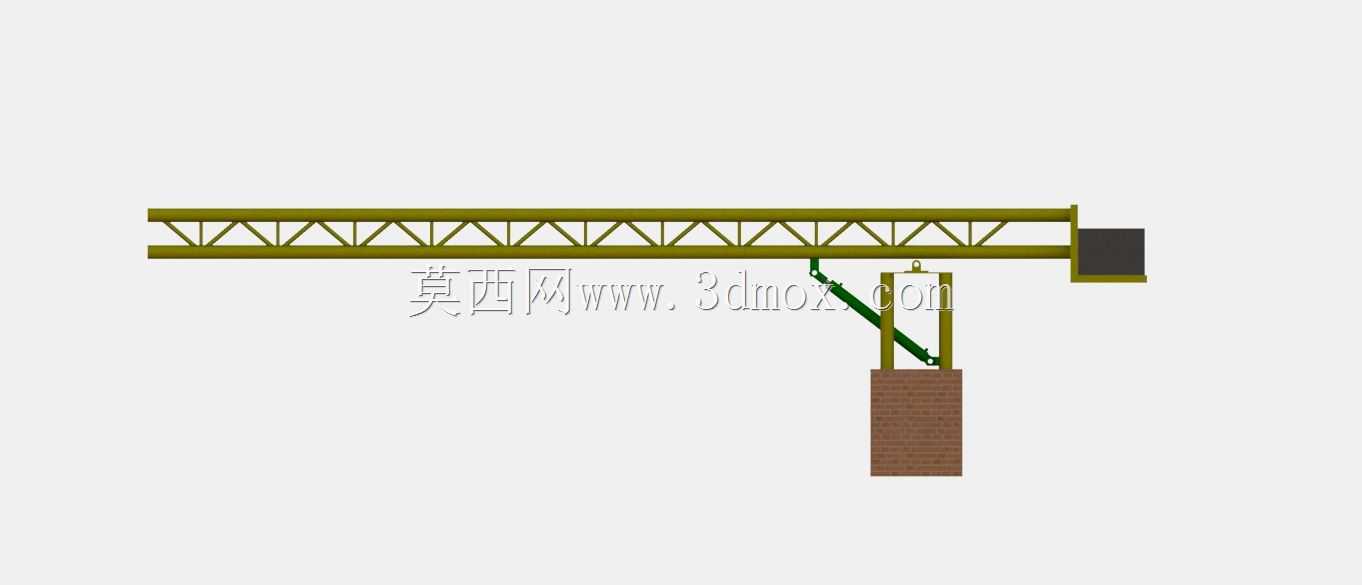

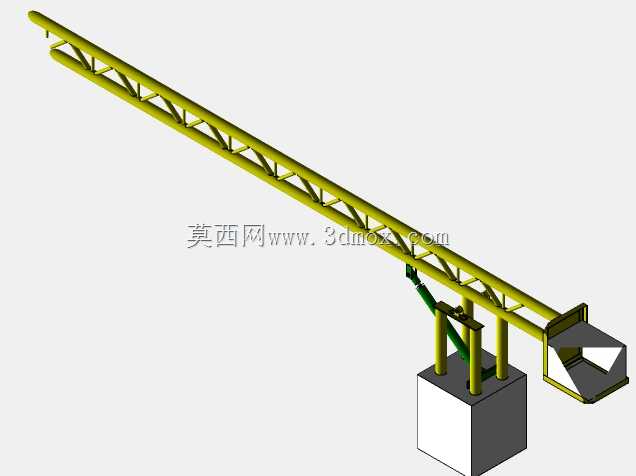

　　从结构组成来看，整套装置分为上部承载桁架、动臂举升机构、闸板体、液压驱动单元几个部分。上部的桁架采用三角形腹杆的格构式设计，这种结构的截面惯性矩大，同等用钢量下的抗弯抗扭性能比实腹梁好很多，桁架的两端分别锚固在两侧闸墩的混凝土基础上，作为整个动臂机构的承载基座，设计的时候要重点验算桁架下弦的挠度，因为动臂的上铰点就固定在桁架下弦的指定位置，如果桁架挠度过大，会直接导致动臂的运动轨迹偏移，出现闸板卡阻或者密封面压合不严的问题。

　　动臂部分采用变截面的箱型梁结构，和桁架连接的上铰点采用自润滑关节轴承，能够补偿安装过程中闸墩沉降带来的微小角度偏差，避免铰点出现别劲的情况。动臂下端和闸板的吊耳连接，中间的铰点位置和液压油缸的活塞杆端铰接，油缸的缸筒尾端则铰接在桁架端部的支座上，整个运动机构是典型的摇杆滑块机构演化来的四连杆结构，油缸伸出的时候，动臂绕上铰点向下回转，带动闸板垂直落入闸槽完成截流；油缸缩回的时候，动臂向上回转，把闸板提起到闸室上方的安全高度，不会影响渠道的行洪或者通航净空。

　　闸板部分采用平面型钢制闸板，背面设置了纵横交错的加劲肋，加劲肋的间距按照均布水压力的双向板计算确定，保证闸板在最大设计水头下的变形量不超过密封件允许的补偿范围，闸板两侧嵌入闸墩的预埋滑槽内，滑槽内设置了可调式的铜合金滑块，磨损之后可以在不拆闸板的情况下从侧面更换，密封面采用P型橡胶止水，安装的时候要保证止水带的压缩量控制在3到5毫米之间，压缩量太小会漏水，太大则会提升启闭过程的摩擦阻力，增加液压系统的工作压力。

　　做这套结构设计的时候，首先要明确现场的边界条件：包括闸孔的净宽、设计水头、最高洪水位、闸室顶部的空间限制，这些参数直接决定桁架的跨度、动臂的长度以及油缸的行程和推力。油缸的推力计算不能只算闸板的自重和水压力的垂直分力，还要考虑闸板和滑槽之间的摩擦阻力、动臂铰点的摩擦阻力，以及1.2倍的安全裕度，液压系统要配置液压锁，避免油管爆裂的时候闸门突然坠落引发安全事故，同时要设置行程限位开关，在闸门全关和全开位置自动切断油缸的动力油源，防止机构过位损坏。

　　安装边界方面，桁架两端的基础预埋板要保证水平度偏差不超过千分之一，两个支座的中心距偏差要控制在2毫米以内，否则桁架安装之后会产生附加的安装应力。动臂和桁架、油缸连接的几个铰点，同轴度偏差不能超过铰轴直径的千分之0.5，不然机构动作的时候会出现卡滞，长期运行还会导致铰轴的偏磨。闸板吊入滑槽之后，要先进行空载试动作，检查闸板上下运行有没有卡阻，密封面的贴合是否均匀，之后再做静水压力试验，检查各部位的漏水情况，确认符合要求之后才能投入正式运行。

　　和传统的闸门结构比，这种动臂液压式的结构还有一个优势，就是可以很方便地实现开度连续调节，通过控制油缸的伸出长度，就能精准控制闸板的开启高度，适配灌区的精准配水、生态流量下泄这类需要频繁调节开度的工况，不需要额外加装开度测控装置，油缸内部的位移传感器就可以直接反馈闸门的实时开度，接入现地的PLC控制系统就能实现远程自动化控制，减少现场值守的人力成本。在北方寒冷地区应用的时候，还可以在闸板和滑槽的位置加装电加热装置，防止冬季结冰之后闸门和闸槽冻住无法启闭，液压站也可以配置低温液压油和加热模块，保证零下三十度的环境下依然可以正常启动运行。
