车间移动式MIG焊机承载转运小车结构

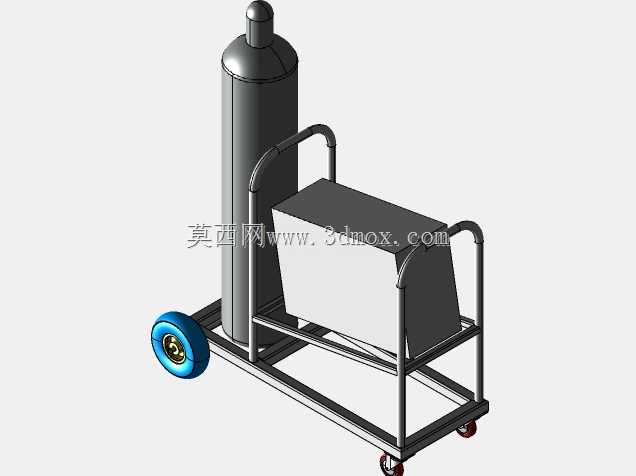

　　在结构件加工、设备维保、金属构件预制这类需要频繁变动焊接作业点位的场景里，固定式焊机的布线、气路拖拽问题一直是影响作业效率的核心痛点，这款移动式焊接承载小车的设计，正是针对这类现场作业的实际痛点展开的。从结构布局来看，整车采用框架式方管焊接主体，没有多余的装饰性结构，所有杆件的排布都优先考虑承重稳定性与操作便利性：车架左侧预留了直立式高压气瓶的安装位，底部设置了与气瓶直径匹配的弧形定位托，上部搭配可调节的绑带固定结构，避免转运过程中气瓶倾倒，同时气瓶位紧邻车架扶手侧，作业人员推移车辆时可以直观观察气瓶固定状态，规避安全隐患。车架中部的平台区域为焊机主机的安装位，平台边缘设置了高度50mm的挡边，防止焊机在车辆移动、

　　遇到地面凸起或急停时滑落，平台下方预留了足够的走管、走线空间，焊机的电源线、送丝管、气路管线可以沿着车架方管的内侧排布，通过管卡固定，避免作业过程中管线被工件、地面杂物勾挂。行走机构的设计也完全贴合车间作业环境，靠近扶手的一侧采用大直径实心橡胶脚轮，轮缘宽度达到40mm，即便在车间常见的钢板地面、环氧地坪甚至有少量焊渣堆积的不平整地面上，也能保证推行顺畅，不会被细小杂物卡滞；远离扶手的前端采用两个带刹车的万向脚轮，作业时踩下刹车即可锁定车辆位置，避免焊接过程中车辆移位导致焊枪拉扯，影响焊缝成型。扶手的高度设置在距离地面900mm的位置，刚好匹配成年作业人员自然站立时的手部握持高度，扶手采用圆管弯折成型，握持位置没有尖锐棱角，

　　长时间推移也不会产生硌手的问题。从安装边界来看，整车长度控制在850mm，宽度500mm，高度1200mm，这个尺寸既可以保证承载常规40L工业气瓶与主流MIG焊机主机时的重心稳定，又能顺利通过车间常见的900mm宽度通道、设备间门洞，不会因为尺寸过大影响转场灵活性。车架的方管选型全部采用25252mm的冷轧方管，焊接后整体做抛丸喷塑处理，表面可以抵御焊接过程中飞溅的焊渣烫伤，日常清理焊渣飞溅时也不会刮掉涂层，延长工装的使用寿命。在实际使用场景中，这类小车可以将焊机、气瓶、送丝机全部集成承载，作业人员转场时不需要反复拆卸气路、电路，只需要将电缆收束到车架侧面的挂钩上，解除脚轮刹车即可推移到下一个作业点位，相比传统的固定式焊机布置，

　　单工位转场时间可以缩短70%以上，尤其适合多工位轮流作业的金属加工车间、户外现场安装维保、大型构件的分区焊接作业。设计过程中特意将重心控制在整车几何中心偏下的位置，气瓶安装位的底部低于焊机平台100mm，装满气体的气瓶重量较大，低位布置可以降低整车重心，即便在带有3度以内坡度的地面上推移，也不会出现侧翻风险。车架尾部还预留了可选装的焊丝盘挂架安装孔位，用户可以根据自身使用的焊机类型，加装焊丝盘支架，将整盘焊丝直接挂载在小车上，进一步减少转场时需要搬运的配件数量。所有的固定绑带安装位都设计了长条形调节孔，可以适配不同直径的工业气瓶，不需要额外制作转接件，通用性更强。脚轮的安装座采用加厚钢板焊接在车架底部，连接螺栓采用8.8级高强度螺栓，长期承受重载冲击也不会出现连接松动的问题。
