多单元阵列式附着作业机器人结构设计

　　这套多单元阵列式附着作业机构，最初的设计出发点是解决大型曲面构件表面的连续作业需求，比如风电叶片表面检测维护、大型储罐壁面的除锈涂装、船舶外板的焊缝巡检这类场景，传统轮式或履带式壁面移动机构在变曲率、带焊缝凸起的表面容易出现附着力不足、行走卡滞的问题，单作业头的设备又存在作业覆盖效率低、单次行走作业幅宽过窄的痛点。从结构布局来看，整体采用框架式铝型材搭建主承载梁，横向与纵向的型材通过角码和螺栓锁紧形成刚性骨架，骨架上按等间距阵列排布了12组独立的附着作业单元，每个单元都集成了独立的伸缩导向杆、附着执行端、驱动组件，单元之间的间距经过反复校核，既保证相邻单元作业范围有15%左右的重叠度避免作业漏区，又不会因为间距过小导致运动干涉，单组单元的伸缩行程设置为80mm，能够适应表面起伏落差在60mm以内的非平整作业面，当遇到壁面凸起或凹陷时，对应位置的单元可以独立伸缩调整，始终保持附着端与作业面的贴合压力稳定在设计区间内。

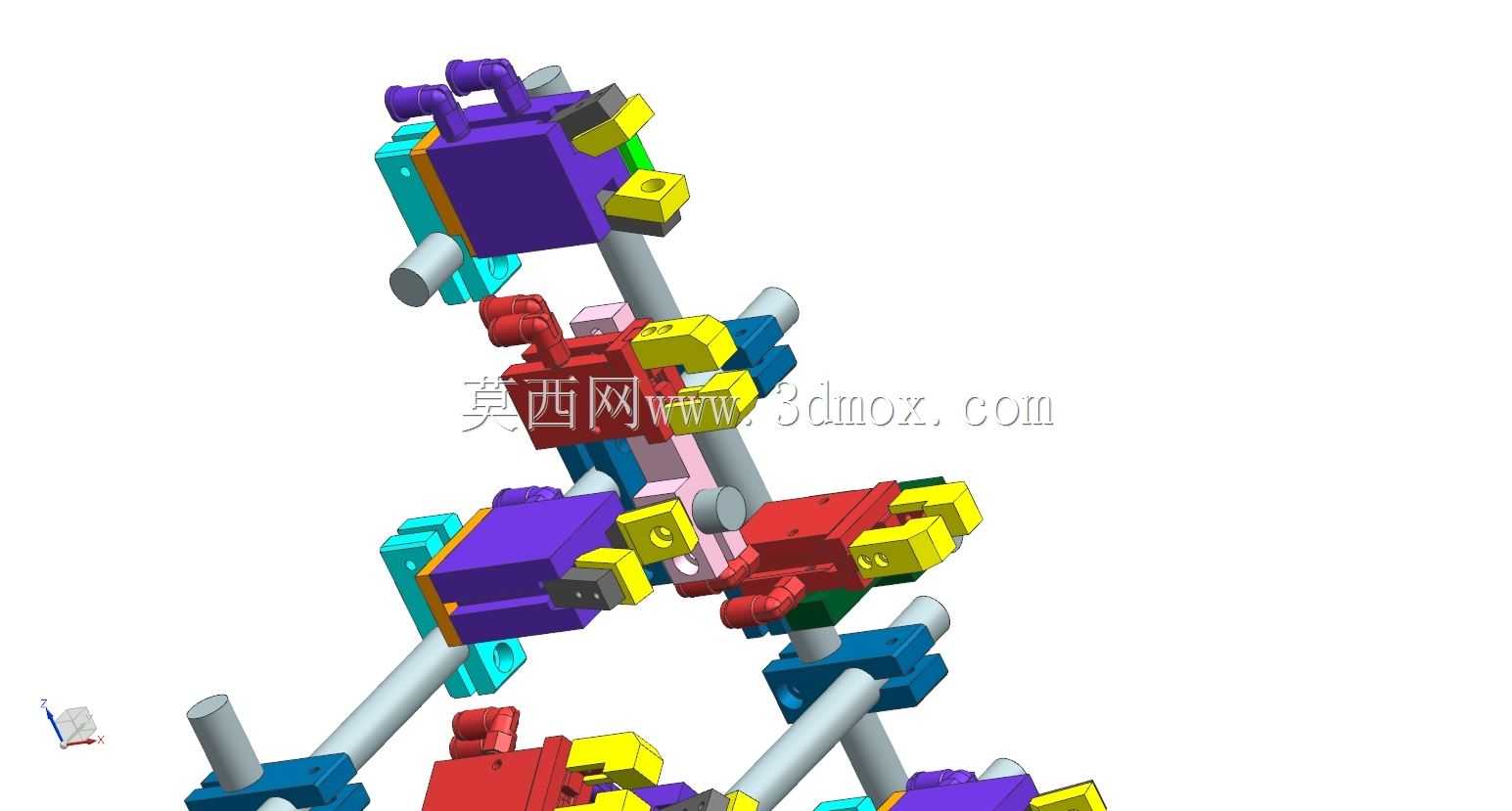

　　导向部分采用了直线光轴配合线性轴承的结构，每一组作业单元配置两根平行的光轴做导向，避免伸缩过程中出现偏转卡滞，光轴表面做了硬氧处理提升耐磨性能，适配长时间往复伸缩的工况需求。附着端的结构没有采用单一的永磁或真空吸附方案，而是预留了模块化安装接口，可以根据作业面材质更换真空吸盘、永磁体、防滑滚轮组等不同的附着组件，比如针对钢制壁面可以换装钕铁硼永磁吸附块，提供足够的静摩擦力抵消设备自身重力与作业反力，针对混凝土、复合材料这类非导磁壁面，则可以更换为大直径真空吸盘，配合独立的真空气路分配阀实现单单元独立吸附控制，即使某一个单元出现吸附失效，相邻的三个单元仍能提供足够的安全附着力，避免设备脱落。

　　主框架的四周预留了标准的传感器安装位，可以根据作业需求加装视觉检测相机、涂层测厚探头、喷砂除锈头、喷漆喷嘴等不同的作业执行件，所有的气路、线缆都通过型材内置的线槽走线，避免外露管线在移动过程中被壁面凸起勾挂。整体的安装边界控制在长1200mm、宽800mm、收缩状态厚度220mm的范围内，能够通过多数大型设备的人孔、检修口进入密闭腔体内部作业，框架的顶部设置了两组吊装吊点，方便现场作业时通过卷扬设备吊装就位，底部则预留了与行走导轨、移动小车的连接法兰，既可以作为独立的附着作业头挂载在壁面移动机构上，也可以多组拼接组成更大幅宽的作业阵列，适配不同面积的作业面需求。

　　在运动逻辑的结构适配设计上，每一组作业单元的驱动都采用了独立的微型电动推杆，推力设置为150N，配合压力反馈的安装位，可以实时检测每个附着端的贴合压力，当压力低于设定阈值时自动伸出补偿，压力过高时则回缩卸力，避免对作业面造成压损。相邻单元之间设置了机械限位块，防止单单元超行程伸出导致的结构变形，框架的边角位置都做了圆弧倒角处理，避免在狭窄空间内移动时磕碰壁面或周边设备。这套结构的设计没有追求复杂的多自由度联动，而是通过模块化阵列的思路，用标准化的单元组合实现复杂曲面的自适应贴合，相比定制化的曲面适配机构，零部件的通用化率达到了85%以上，后期维护更换备件的成本更低，单组单元损坏后可以快速拆换，不需要整体拆解设备，非常适合工业现场长时间连续作业的工况需求，不管是做壁面检测、表面处理还是定点作业搭载，都能通过更换末端执行组件快速适配，不需要对主框架结构做大规模改动。
