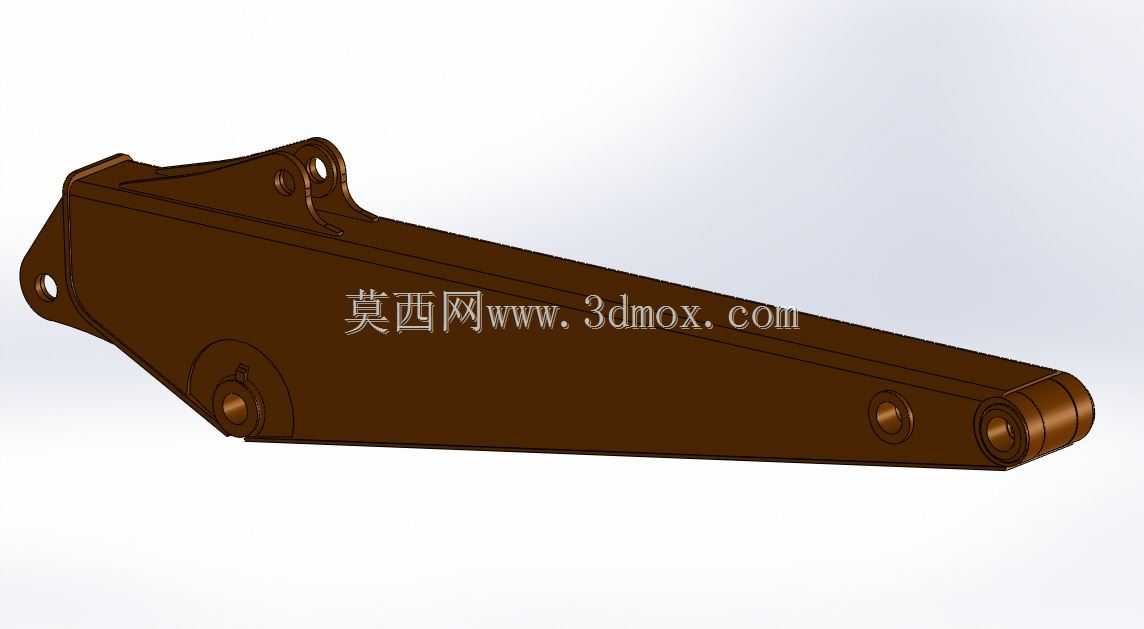

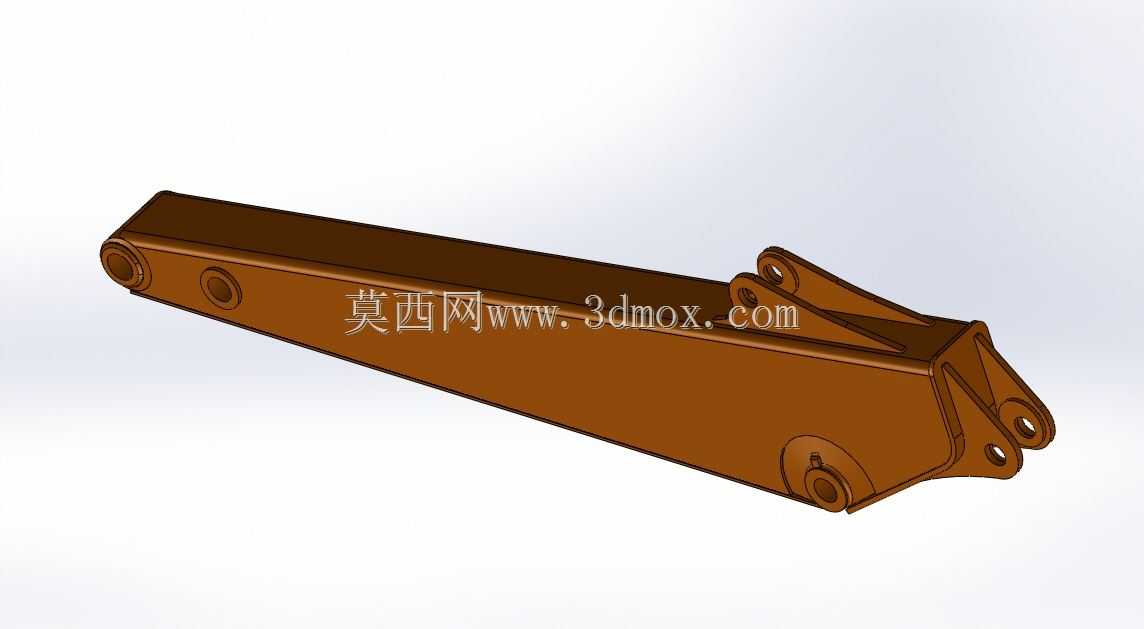

日立ZX110挖掘机动臂结构三维设计

　　该结构为中型液压挖掘机的核心工作装置部件，也就是日常作业中承担载荷传递的动臂构件，对应日立ZX110机型的原厂配套结构设计，在整机作业体系里，它是连接上部回转平台与斗杆、铲斗的核心承力梁，所有挖掘、提升、卸料过程中的载荷都会通过铰接点传递到这个构件上，再分散到回转平台的回转支承结构上。

　　从实际工况应用来看，这类中型挖掘机多用于市政管网开挖、小型土方转运、农村宅基地平整、园林苗木移栽等作业场景，动臂的结构强度直接决定了整机在偏载挖掘、硬土破碎工况下的可靠性，设计时首先要匹配整机的作业半径、最大挖掘深度、卸载高度这些核心参数，不能出现动臂抬升后斗杆与动臂本体干涉，也不能在最大挖掘深度位置出现动臂下铰点与地面剐蹭的问题。

　　从结构设计思路来看，这个动臂采用的是变截面箱型焊接结构，整体为上窄下宽的渐变箱型截面，靠近机身回转端的截面尺寸更大，因为这一位置承受的弯矩最大，往斗杆连接端逐步收窄截面，在保证整体刚度的前提下尽可能降低结构自重，避免无效重量消耗液压系统的输出功率。所有铰接点位置都设计了加厚的镶套安装座，轴孔位置预留了耐磨衬套的安装余量，日常维护时可以单独更换衬套，不需要整体更换动臂结构，降低后期运维成本。动臂上预留了液压管路的固定支架安装位，对应斗杆油缸、铲斗油缸的管路走向，能避免作业过程中管路与结构件发生摩擦破损，同时在动臂背部设计了吊装点，方便现场维修时吊装油缸、销轴等部件。

　　从安装边界来看，动臂下侧的两个铰接孔分别连接回转平台的动臂支座以及动臂油缸的活塞杆端，前端的铰接孔连接斗杆的根部以及斗杆油缸的缸筒端，所有铰接孔的同轴度公差控制在0.1mm以内，避免安装后出现销轴偏磨、油缸卡滞的问题。设计时已经做了全工况的运动干涉校核，在动臂全行程举升、下落过程中，不会与上部平台的驾驶室、发动机罩、液压油箱等部件发生碰撞，同时在动臂的极限下落位置，预留了足够的缓冲空间，避免油缸行程到硬限位时对结构造成冲击。

　　结构上的各个加强筋布置都对应了载荷传递路径，在动臂油缸铰接座、斗杆铰接座这些应力集中的位置，都加了三角形加强筋板分散应力，避免长期交变载荷下出现焊缝开裂的问题。箱型结构内部设计了间断的横隔板，既能提升整体的抗扭刚度，又不会因为满焊隔板带来过多的焊接应力，焊接工艺上采用的是分段对称焊接，减少焊接变形，所有外露的焊缝都做了打磨处理，避免应力集中点成为疲劳裂纹的起始位置。

　　在实际选型匹配时，这个动臂结构的重心位置经过优化，在动臂抬升过程中整机的倾覆力矩变化更平缓，能提升整机在边坡作业时的稳定性，不需要额外增加后部配重的重量就能满足额定载荷下的稳定性要求。结构表面预留了涂装工艺的排水孔，在整机做电泳、喷漆工序时，箱型结构内部不会残留积液，提升结构的防腐性能，延长在潮湿、多粉尘工况下的使用寿命。
