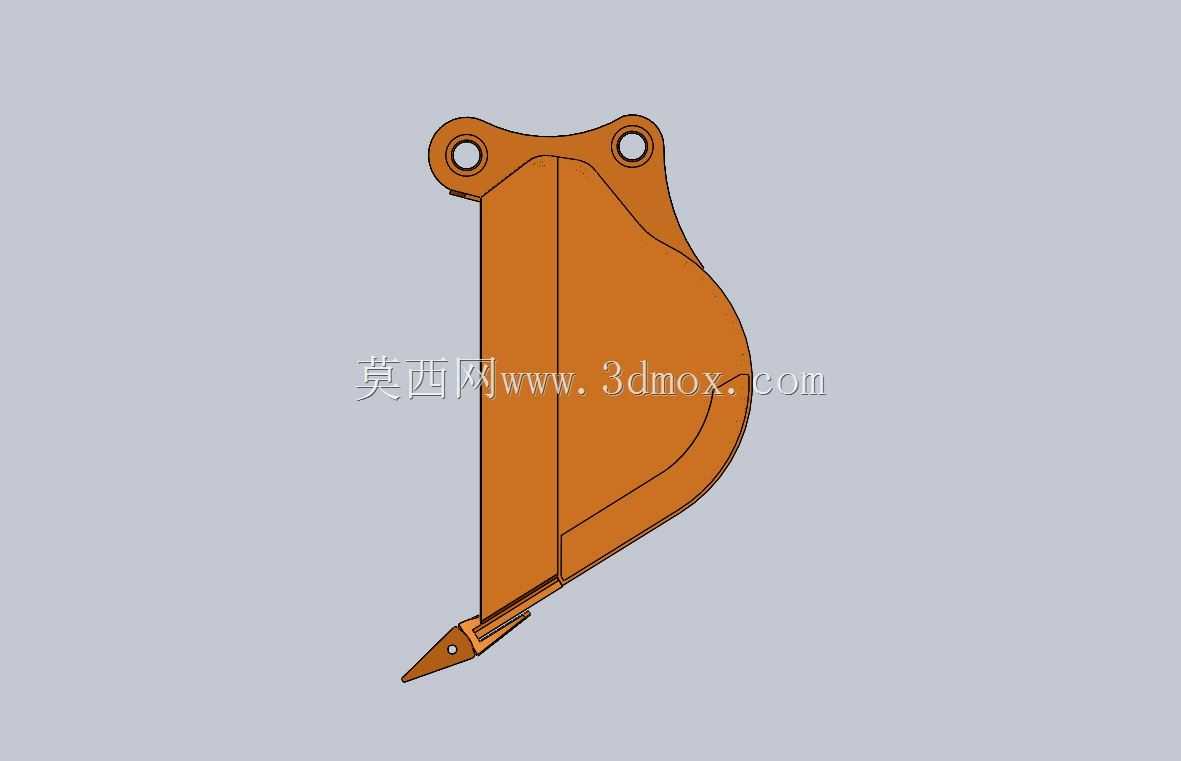

现代RobexR210挖掘机斗齿适配铲斗结构

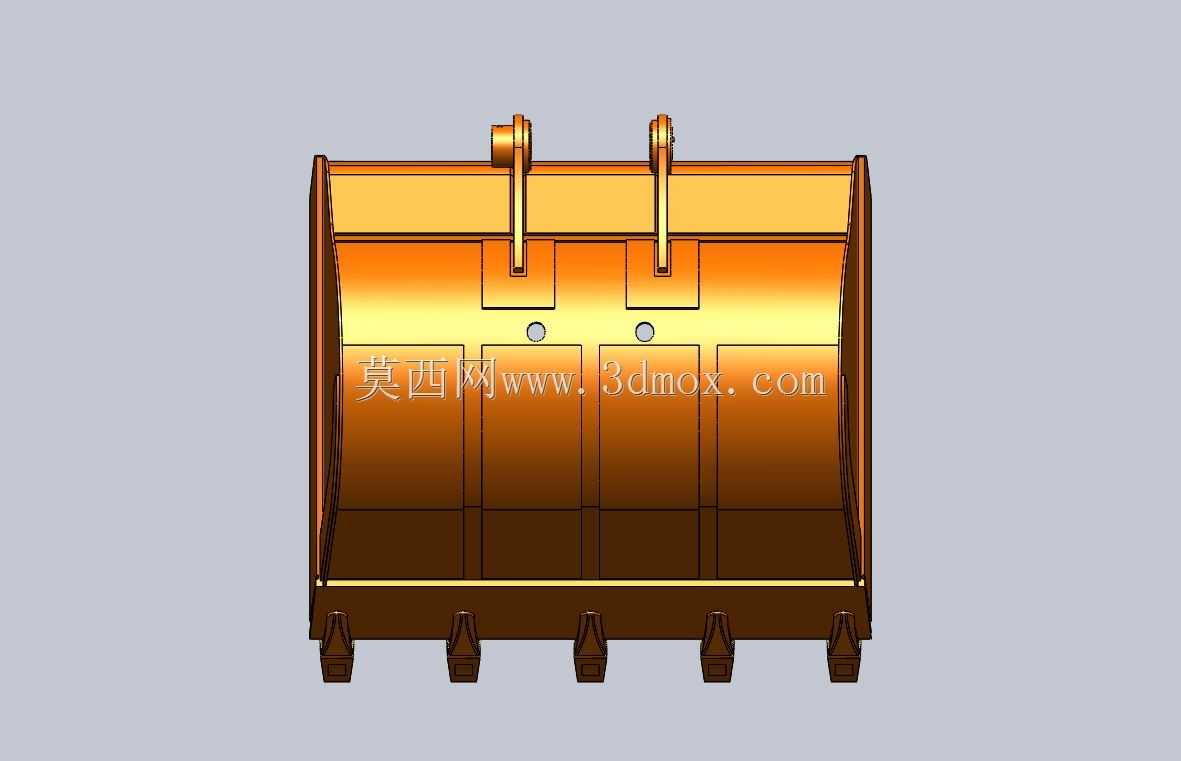

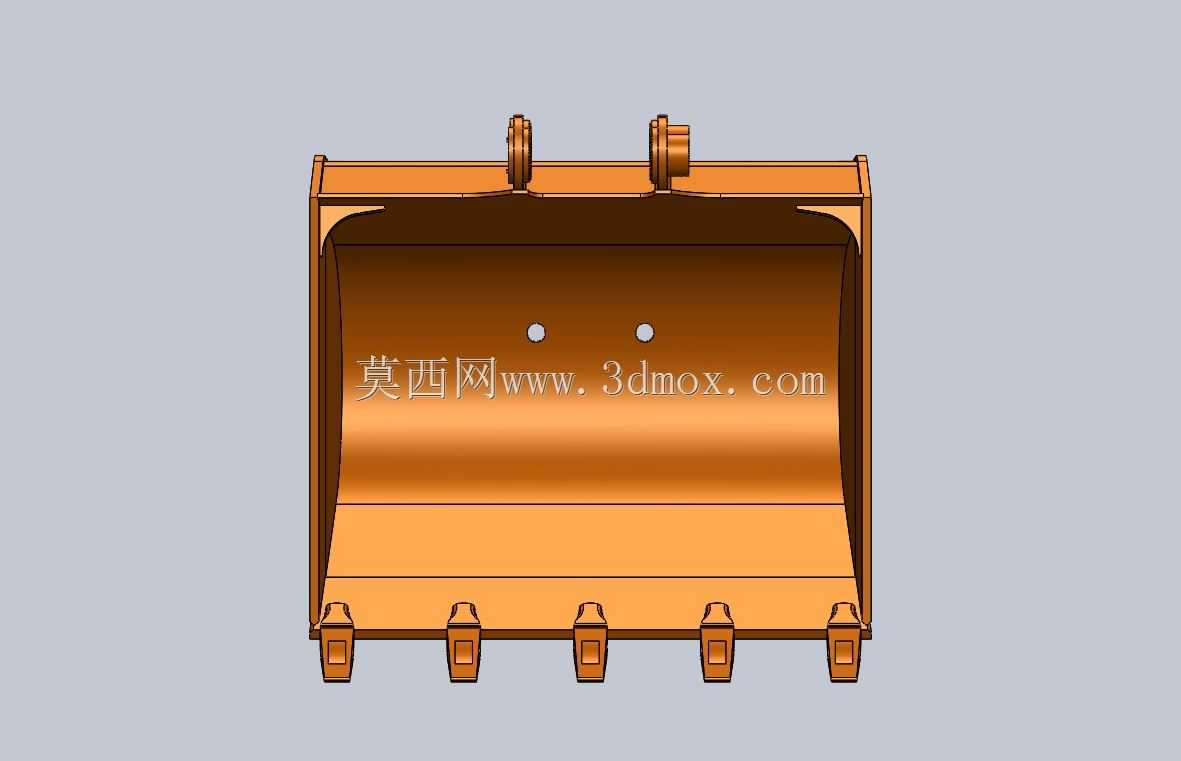

　　在土方施工、矿山剥离、河道清淤等作业场景中，挖掘机工作装置前端的铲斗直接与作业介质接触，其结构设计合理性直接决定作业效率与易损件更换周期，本次呈现的是适配现代Robex R210机型的铲斗侧部带斗齿安装位的结构件，专门针对软土、砾石、沙粒这类常见作业工况做了结构优化。从实际作业需求出发，这类中型挖掘机的铲斗在沙粒工况作业时，主要阻力来自介质对斗体的摩擦与切入阻力，软土地层作业时需要保证斗齿的切入角度避免粘斗，砾石工况则要兼顾结构抗冲击性能，避免斗齿座受侧向力出现焊缝开裂。设计过程中首先确定了斗齿的排布间距，侧部的五个斗齿安装座沿切削刃方向等距排布，每个安装座都做了楔形加强筋结构，筋板从斗齿座根部一直延伸到斗体侧板，

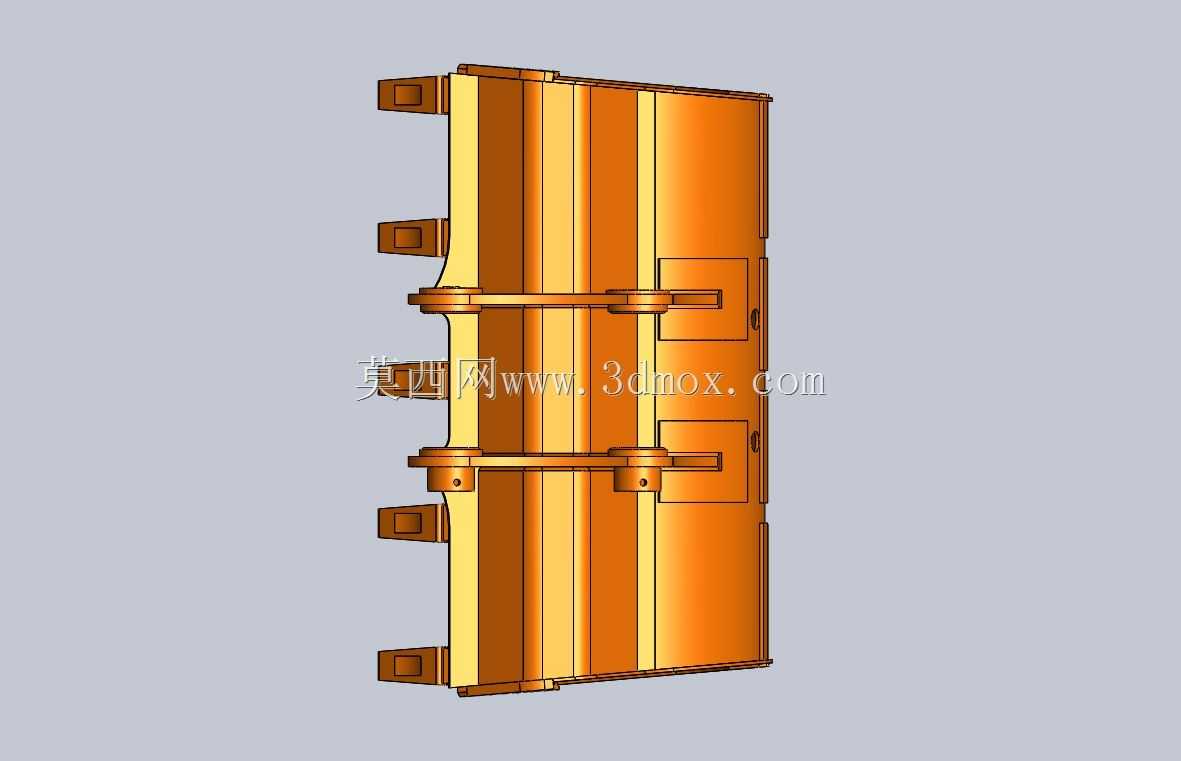

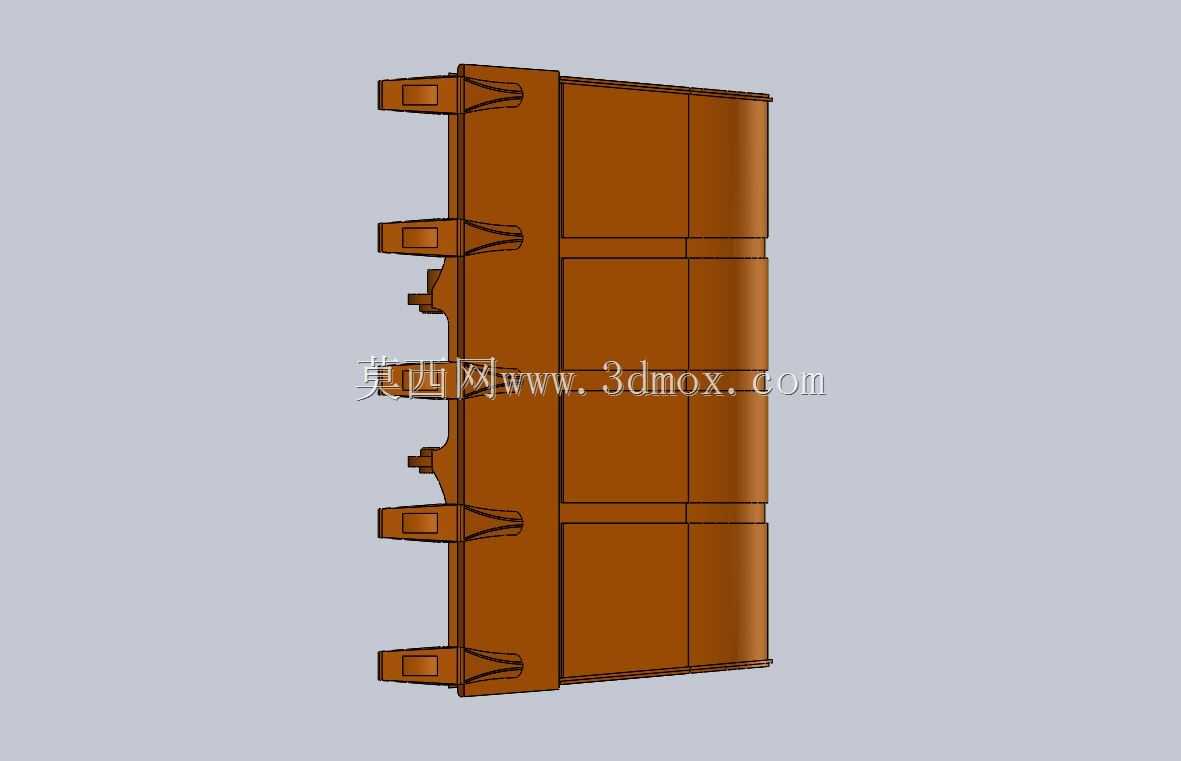

　　将斗齿切入时受到的点载荷分散到整个斗体侧板区域，避免应力集中在安装座焊缝位置。斗体本身采用分块式筋板布局，横向与纵向的加强筋将斗壁分隔成多个矩形受力单元，这种结构相比整板式斗壁，在同等板厚条件下抗变形能力提升约30%，同时能减少斗壁与沙土的接触面积，降低软土粘附的概率。从安装边界来看，该结构件的背部预留了与斗杆、摇杆连接的铰接座安装平面，平面的平面度公差控制在0.2mm以内，保证与铰接座贴合时不会出现装配间隙，避免作业过程中铰接螺栓受剪切力断裂。斗齿安装位采用通用的楔块锁紧结构，不需要专用工具即可完成斗齿更换，在野外作业现场能大幅缩短易损件更换的停机时间。考虑到砾石作业时的侧向冲击，斗体的侧边做了加厚的耐磨层堆焊预留面，

　　出厂时预留3mm的加工余量，用户可根据实际作业的磨损情况自行堆焊耐磨材料，延长斗体的整体使用寿命。在三维建模过程中，所有的焊缝位置都做了止裂孔设计，在筋板与斗壁连接的端部开设直径5mm的止裂孔，避免长期交变载荷作用下焊缝端部出现疲劳裂纹扩展。斗体的曲面弧度采用等变曲率设计，从切削刃位置到斗尾的卸料角度设置为42度，这个角度既能保证铲斗举升时沙土不会从斗口洒落，又能保证卸料时介质能快速滑落，不会在斗底残留。针对沙粒作业的磨损特性，斗壁的板厚从切削刃位置向斗尾方向做了梯度减薄设计，切削刃位置板厚为20mm，中部斗壁板厚为16mm，斗尾位置板厚为12mm，在保证整体结构强度满足20吨级挖掘机挖掘力要求的前提下，尽可能降低斗体自身重量，

　　提升有效载荷占比。每个斗齿座的安装面都做了1:10的斜度设计，与斗齿的内斜面完全贴合，保证挖掘力能均匀传递到斗齿上，不会出现局部点接触导致斗齿断裂。在结构验证阶段，通过有限元分析模拟了最大挖掘力工况下的应力分布，最大应力出现在最外侧斗齿座的加强筋根部，应力值为235MPa，低于常用耐磨钢NM400的屈服强度，安全系数达到1.7，满足重载作业的强度要求。同时考虑到焊接工艺性，所有筋板的相交位置都做了R10的圆角过渡，避免焊接时出现应力集中，也方便焊接时的焊枪操作，保证焊缝熔深达到设计要求。该结构件的外形尺寸完全匹配R210机型的原装斗杆连接尺寸，不需要对原有工作装置做任何改装即可直接替换安装，互换性达到原装配件的标准，适合设备维修替换、改装升级时的结构参考，也能作为同级别中型挖掘机铲斗设计的结构参照，帮助结构设计人员快速完成同类产品的参数匹配与结构优化，减少重复建模的工作量，在设计阶段就能提前规避常见的焊缝开裂、斗齿脱落、斗体变形等故障问题。
