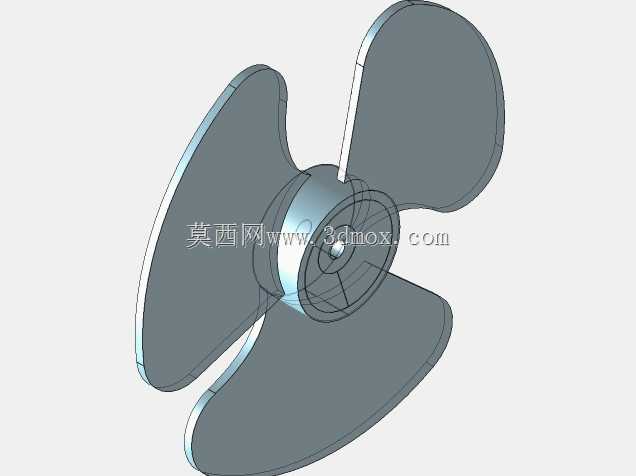

三叶轴流风扇叶片结构设计

　　在民用通风、工业散热、小型设备风冷系统的实际选型与结构设计中，轴流风扇的叶片结构直接决定了送风效率、运行噪音与动平衡稳定性，这类三叶式风扇叶片是目前小功率风冷场景里应用最广泛的结构形式。从实际应用场景来看，这类叶片可适配桌面小型风扇、机柜散热风道、电子设备风冷模块、小型通风换气装置，也可作为小型动力设备的散热风轮配套部件，在低转速工况下能实现稳定的轴向送风，不会产生过大的径向扰流，适配多数对安装空间有严格限制的紧凑设备布局。

　　从功能特性上看，三叶结构的风叶在动平衡调校上比两叶结构更易实现稳定运行，相比四叶及以上的多叶结构，相同转速下空气阻力更小，驱动电机的负载更低，适合小功率电机直连驱动的场景。叶片的翼型截面采用等厚圆弧过渡设计，叶根位置做了加厚处理，与中心轮毂的衔接处做了圆角过渡，避免高速旋转时应力集中导致的叶片断裂，叶片外缘做了圆弧收边，既可以降低叶尖涡流产生的气动噪音，也能避免安装时边缘剐蹭风道内壁。

　　设计这类叶片时，首先要确定中心轮毂的安装配合尺寸，轮毂内孔需匹配对应驱动电机的输出轴径，轮毂上的定位卡槽要与电机轴的扁位结构对应，保证传动过程中不出现打滑空转。叶片的扭转角从叶根到叶尖呈渐变分布，叶根位置安装角偏大，叶尖位置安装角逐步收小，这样的角度设计可以让整个叶片扫风区域内的风压分布更均匀，避免叶尖位置气流分离导致的效率下降。三个叶片沿轮毂周向120度均布，排布时要严格控制每个叶片的形位公差，保证单片叶片的质心与旋转中心的偏差控制在极小范围内，减少高速旋转时的振动量，降低整机运行的噪音与轴承磨损。

　　从安装边界来看，这类叶片的整体旋转外径需要匹配对应风道的内径，叶片外缘与风道壁面的间隙要控制在合理范围，间隙过大会产生回流漏风降低送风效率，间隙过小则容易因为加工装配误差出现剐蹭。轮毂的轴向长度要适配电机轴的插入深度，保证安装后叶片的轴向定位准确，不会运行时出现轴向窜动。叶片的轴向投影宽度要控制在安装空间的厚度范围内，避免与设备内部的其他元器件产生干涉。在实际建模过程中，需要先绘制单个叶片的翼型截面草图，通过沿叶展方向的放样生成叶片实体，再通过圆周阵列生成三个均布的叶片结构，最后与中心轮毂合并为整体，建模时要注意叶根与轮毂衔接处的圆角处理，避免出现尖锐的应力集中棱边，同时要保证整个模型的质心落在旋转轴线上，为后续的动平衡调校提供准确的数模基础。这类叶片的材质通常选用PP塑料或者ABS塑料注塑成型，部分高转速工况下也会选用铝合金材质，不同材质对应的叶片厚度需要做对应调整，塑料材质的叶片厚度要适当增加保证结构强度，金属材质的叶片可以适当做薄降低整体重量，减少电机的启动负载。
