10英寸V型槽皮带轮传动结构设计

　　在工业传动系统的布局设计中，V型皮带轮是靠带与轮槽两侧面的摩擦力来传递运动和扭矩的核心部件，这款10英寸规格的V型带轮，适配常规窄V带与普通V带的传动场景，常见于中小型电机输出端、农用机械传动组、轻工输送设备的动力传递环节，也可用于小型机床、通风设备的减速传动结构中，相比平带轮，V型槽结构能在相同张紧力下提供更大的摩擦力，传动比更稳定，过载时带与轮槽间会出现打滑，可对薄弱零部件起到过载保护作用，避免核心动力部件因冲击载荷损坏。

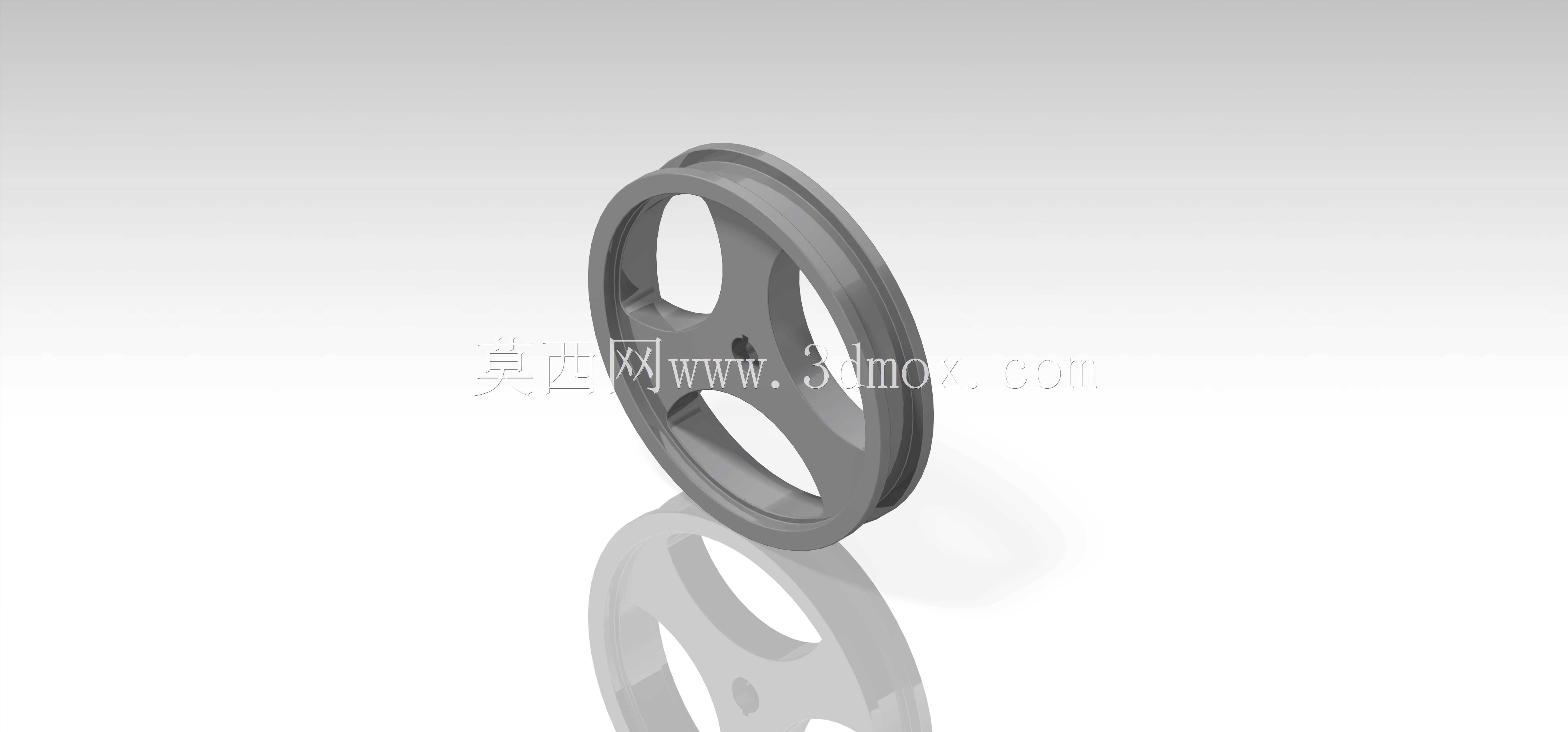

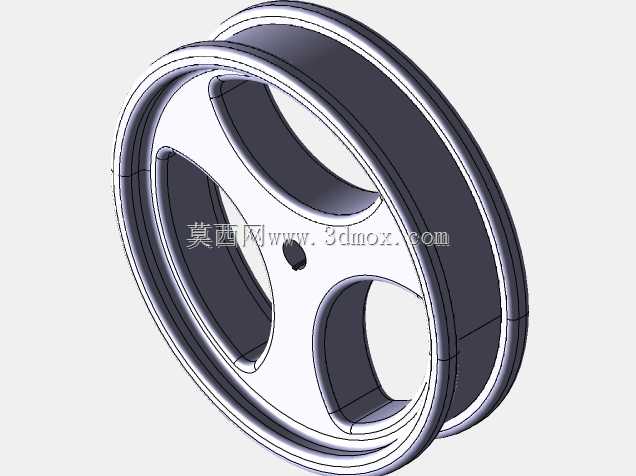

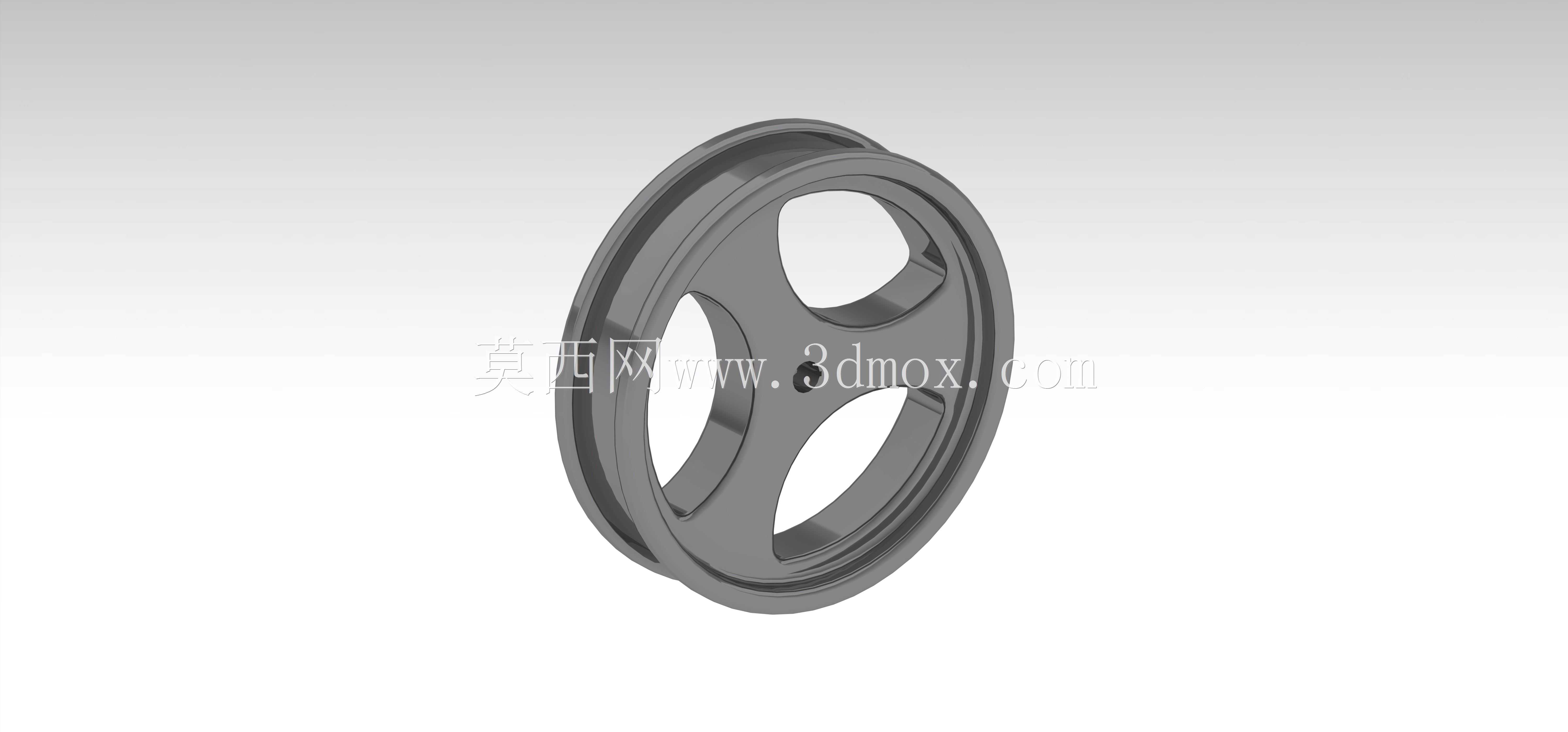

　　从结构设计来看，这款带轮采用三孔轮辐式结构，而非实心轮盘设计，在保证轮体整体结构强度的前提下，大幅降低了轮体自身重量，减少了转动惯量，设备启停阶段的动载荷更小，运转过程中的动平衡表现更优，适合中高线速度的传动工况。轮槽的截面角度严格匹配对应型号V带的楔角，槽面加工粗糙度控制在合理区间，既保证足够的摩擦传动能力，又能减少带面的异常磨损，延长传动带的使用寿命。轮缘部分做了加厚处理，避免长期张紧力作用下出现轮缘变形、槽宽超差的问题，轮毂部分的内孔可根据安装轴径做适配加工，可设计成直孔、锥孔配合键连接，也可加装紧定螺钉做轴向定位，适配不同的安装固定需求。

　　实际选型应用中，10英寸的节圆直径对应传动比计算时，需结合主动轮直径、中心距参数核算带长与包角，安装时要保证主从动轮的轮槽端面共面，避免V带出现偏磨、掉带的问题。轮体的材质可选铸铁、铸铝或者工程塑料，铸铁材质的带轮耐磨性更好、成本更低，适合重载连续运转的工况，铸铝材质重量更轻，适合对动平衡要求更高、转速偏高的传动场景，工程塑料材质的带轮具备自润滑特性、运行噪音低，多用于小型家电、办公设备的轻载传动场景。这款带轮的安装边界需注意，轮体两侧要预留足够的装拆空间，方便后期更换传动带与维护检修，轴向定位要可靠，避免运转过程中出现轴向窜动，导致带体脱出轮槽。

　　设计建模过程中，轮辐的过渡位置均做了圆角处理，避免应力集中导致轮辐在交变载荷下出现断裂，轮槽的尺寸公差按照带轮的标准公差等级设定，保证与标准V带的配合精度，轮毂的长度根据传递扭矩的大小设定，保证与轴的配合接触面积足够，避免键连接出现压溃失效。整个轮体的结构对称度严格控制，减少高速运转时的振动量，降低传动过程中的噪音与轴承附加载荷。在传动系统的布局中，这类V型带轮通常搭配张紧机构使用，长期运转后V带出现松弛时可通过张紧轮或者调整中心距的方式恢复张紧力，保证传动效率维持在合理区间。
