矩形嵌入式暗装拉手槽结构设计

　　做设备结构设计这么多年，经常碰到需要做内嵌式拉手的场景，不管是小型检测设备的检修门、仪器仪表的外罩盖板，还是定制化的工装台抽屉面板，明装拉手要么突出面板容易勾挂线缆、磕碰操作人员，要么破坏设备外观的整体性，这时候内嵌式的拉手槽就成了最优选择。这次的矩形内嵌拉手槽，尺寸定在21.1cm长、11.3cm宽、1.5cm的整体厚度，完全是从实际安装边界倒推出来的参数——日常做设备面板，常用的冷轧钢板或者亚克力盖板厚度大多在1.2mm到2mm之间，1.5cm的嵌入深度刚好能让成年人的四指第一关节完全探入，施力的时候不会出现手指卡滞或者打滑的情况，不会像那种深度不足1cm的浅槽，拉拽的时候只能搭住指尖，稍微用点力就滑脱，尤其是设备检修需要快速掀开盖板的时候，施力不顺很容易耽误排查进度。

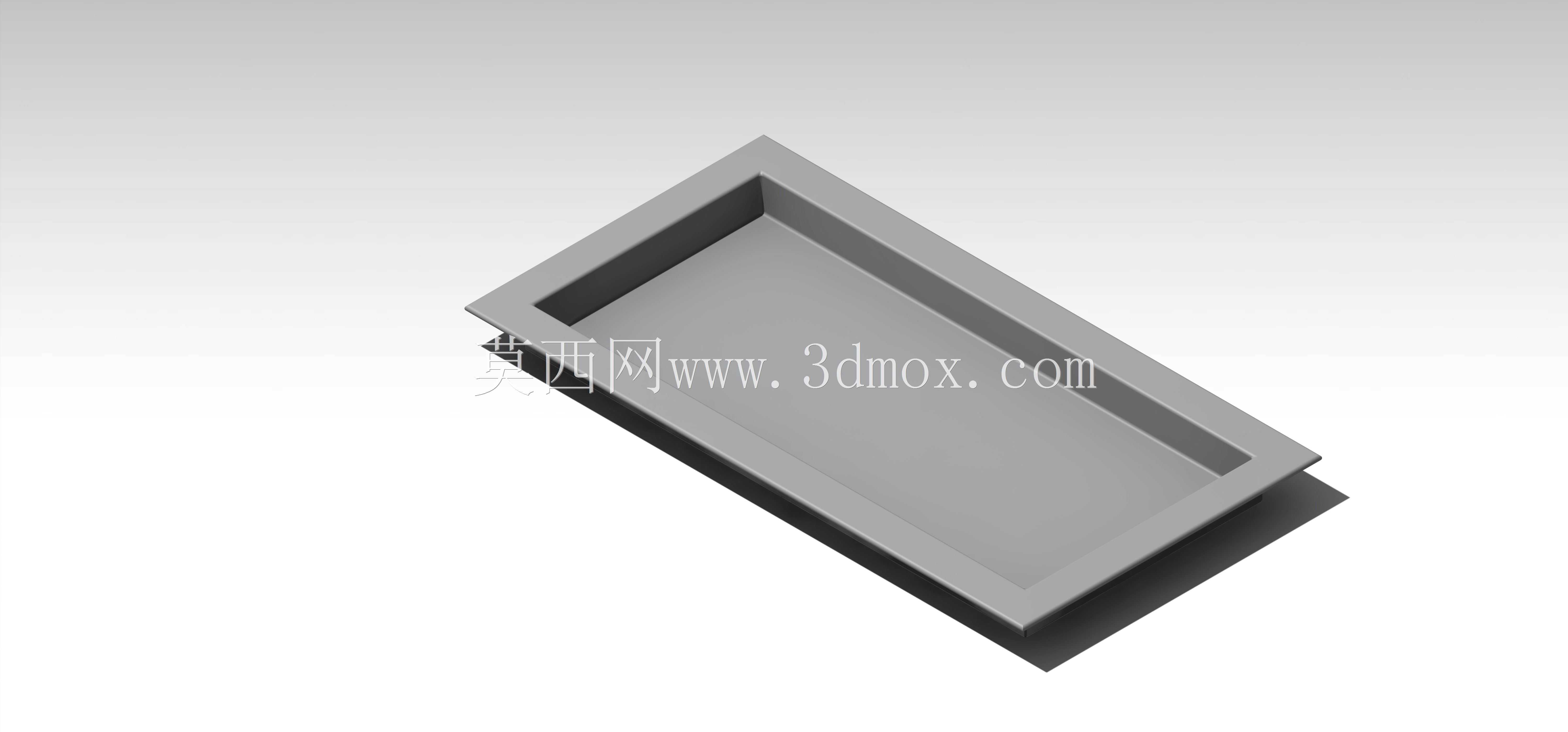

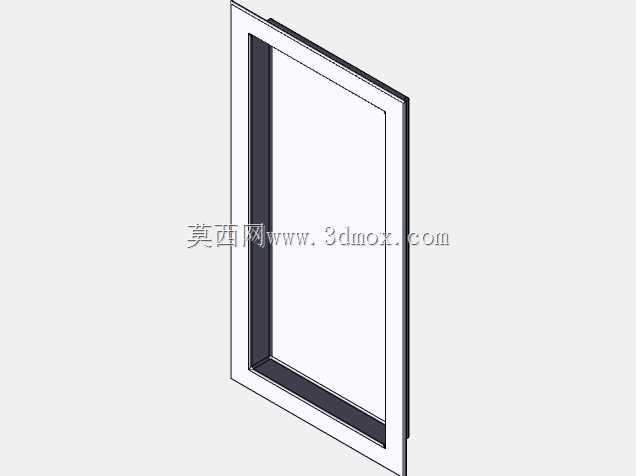

　　从结构设计的角度看，这个拉手槽采用了带外翻边的矩形沉槽结构，外翻边的宽度控制在8mm，安装的时候只需要在面板上开出对应内槽尺寸的矩形开孔，把槽体从面板正面嵌入，外翻边直接贴合在面板正面，不需要额外做沉台加工，不管是薄钢板、绝缘板还是木质的设备面板都能适配，不用根据不同面板材质调整安装工艺，批量装配的时候能省不少加工工时。槽体的内边角做了R2的圆角过渡，没有尖锐的直角，一方面是避免加工的时候应力集中导致槽体边角开裂，另一方面操作人员手指伸入的时候不会被锋利的直角边划伤，毕竟生产现场操作人员很多时候是戴薄劳保手套作业，边角太锋利很容易勾破手套甚至割伤皮肤。槽体的底部做了0.5°的微小拔模斜度，不管是采用注塑加工还是钣金折弯成型，都能顺利脱模或者折弯成型，不会出现卡模的问题，量产的时候良率能提升不少。

　　实际应用场景里，这种矩形拉手槽的适配范围非常广，除了前面提到的仪器仪表设备的检修门、传感器安装外罩，像车间里的工具柜抽屉、定制化的检测工装台柜门、甚至是小型自动化设备的防护栏检修口，都能用到这种结构。和圆形的内嵌拉手比，矩形的施力面更长，不管是手大还是手小的操作人员，都能找到舒服的施力位置，尤其是需要频繁开关的柜门，长条形的槽体不用刻意对准位置，手搭上去就能直接施力，操作效率高很多。设计的时候特意把槽体的外边缘做了0.3mm的倒角，安装之后外翻边和面板贴合的位置不会出现硌手的凸边，平时擦拭设备表面的时候，抹布也不会被边角勾住，清洁维护也更方便。

　　从安装边界来说，21.1cm的长度方向，安装的时候只需要在开孔两侧各预留1cm的安装空间就足够，不需要额外留太多的避让位置，哪怕是面板上已经布置了按钮、指示灯或者传感器接线座，只要避开开孔位置就能安装，不会和其他元器件产生干涉。11.3cm的宽度方向，刚好避开了常规设备面板内部的加强筋位置，大部分标准型材框架的设备，内部加强筋的间距大多在12cm以上，这个尺寸的槽体嵌入之后，不会和内部的加强筋、走线槽产生碰撞，不需要为了装拉手特意调整内部结构布局，对现有设备的改型适配非常友好。1.5cm的整体厚度，嵌入面板之后，槽体底部突出面板背面的尺寸只有1.3cm左右，面板背面哪怕是布置了接线端子或者小型的PCB板，只要预留1.5cm的安全间距就不会产生干涉，不用为了避让拉手槽特意抬高内部元器件的安装高度，能有效控制设备的整体厚度，做紧凑型设备的时候这个优势尤其明显。

　　很多人觉得拉手槽是个不起眼的小零件，实际做项目的时候往往就是这种小零件选不好，要么导致装配返工，要么后期使用的时候频繁出问题，要么拉手断裂、要么边角划手、要么和内部结构干涉装不上。这个矩形拉手槽的结构，从一开始就是围绕实际安装和使用场景做的参数匹配，没有做多余的造型，所有的尺寸和结构细节都是为了适配更多的安装场景、降低加工难度、提升使用手感，不管是做新设备的结构设计，还是对现有设备的柜门、抽屉做拉手改造，都能直接套用，不需要再反复调整尺寸验证适配性。槽体的壁厚做了均匀的2mm设计，不管是采用ABS注塑还是304不锈钢钣金加工，都能保证足够的结构强度，成年人正常施力拉拽的时候不会出现槽体变形的情况，使用寿命足够长，不用频繁更换维护。
