铝合金梯式车辆底盘框架结构设计

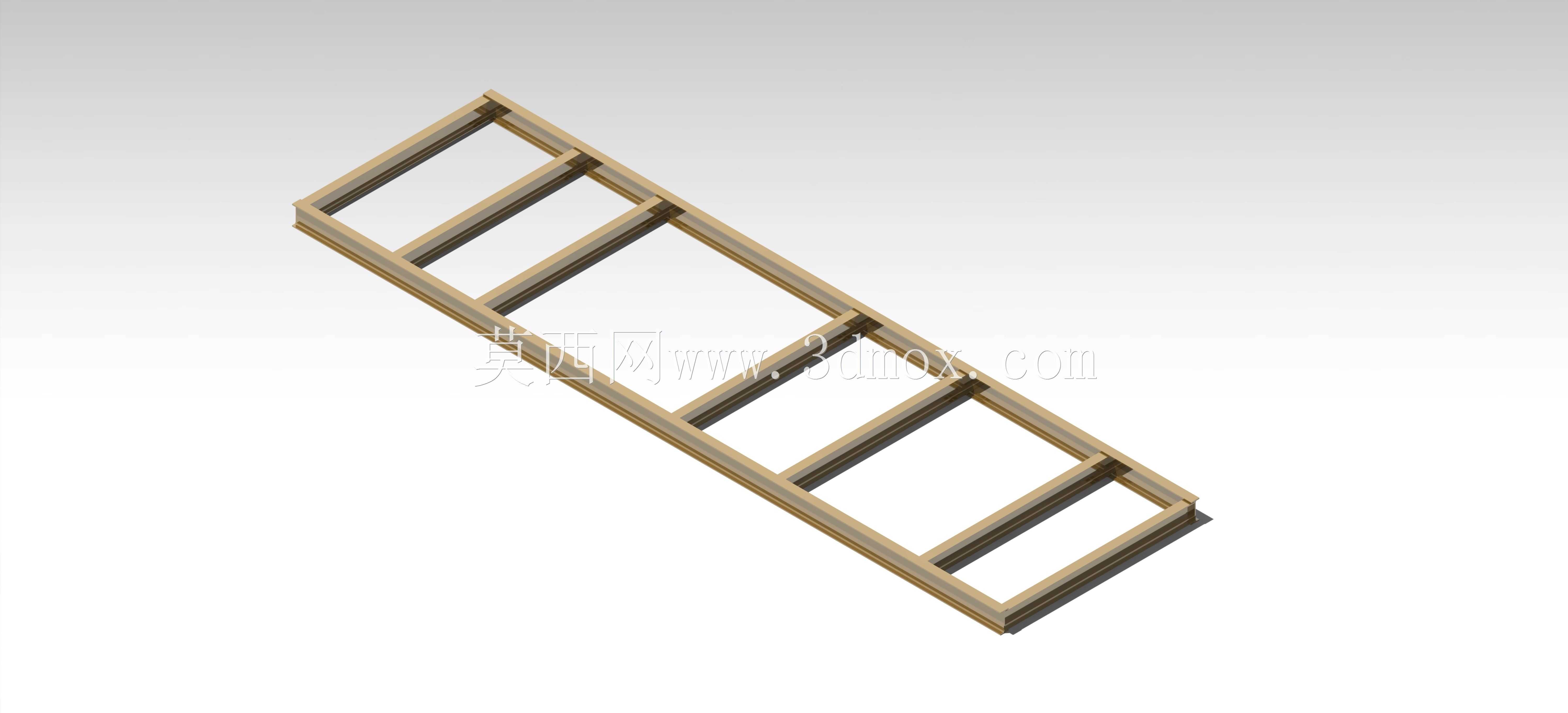

　　在小型非道路作业车辆、短途代步载具以及轻量化实验平台的开发流程中，底盘梯架作为核心承载基体，其结构合理性直接决定了上层部件安装精度、整车载荷分布均匀性以及行驶过程中的抗扭表现。这套梯式底盘框架采用等截面矩形铝合金型材作为主纵梁，搭配同规格横向连接肋形成分段式空腔布局，纵梁全程保持平直无弯折设计，能够最大化发挥铝合金型材轴向抗拉压性能优势，避免异形弯折带来的应力集中隐患。从实际应用场景来看，这类梯架结构多用于整备质量偏低的低速载具，比如厂区物料转运小车、校园实验实训平台、小型电动观光载具的底盘承载部分，相比钢制冲压焊接车架，铝合金材质的梯架能够在满足同等承载要求的前提下降低约40%的基体自重，对于提升小型电动载具的续航表现有直接帮助。

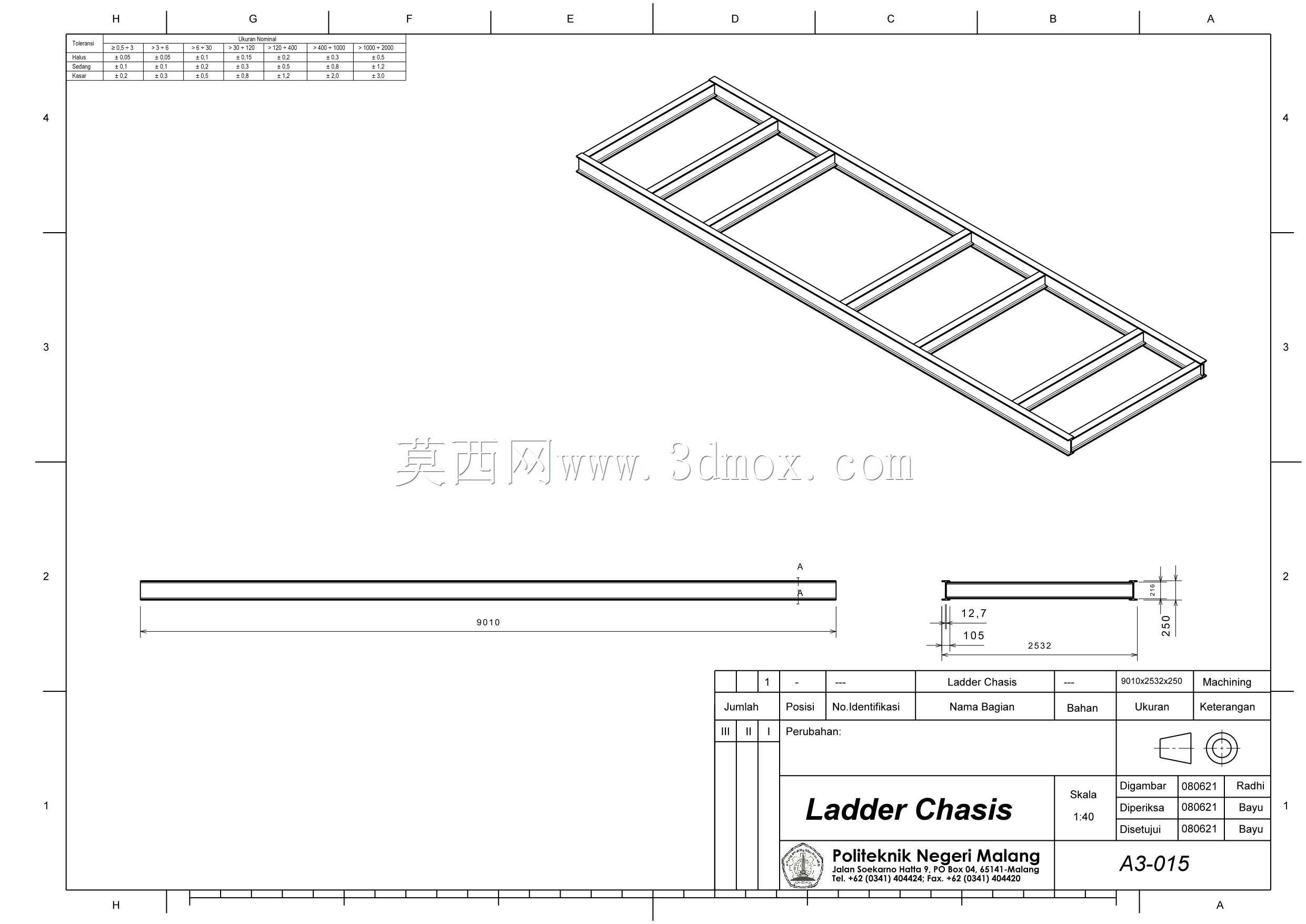

　　设计过程中首先要明确安装边界约束，纵梁外侧间距需要匹配行走机构的轮距安装要求，横向肋的间距设置要兼顾上层电池组、控制模块以及座椅支架的安装孔位对齐，每段横向肋与纵梁的连接位置采用满焊贴合处理，连接端面预留0.2mm的焊接收缩余量，避免焊接变形导致纵梁直线度超差。从结构功能特性来看，梯架的分段式空腔一方面可以为线束排布、制动管路走向预留规整的穿行空间，避免管线外露被剐蹭破损，另一方面间隔布置的横向肋能够将纵梁的长跨度支撑拆分为多个短跨距受力段，大幅提升纵梁在满载工况下的抗弯曲变形能力，当车辆经过颠簸路面产生对角轮落差时，梯架整体的抗扭形变能够抵消部分路面冲击，减少上层安装部件受到的振动冲击。尺寸设计层面，主纵梁的截面尺寸需要根据额定满载载荷进行抗弯截面模量核算，确保在1.5倍额定载荷的静载测试下，纵梁最大挠度不超过跨度的1/500，横向肋的截面高度与纵梁保持齐平，既能够保证连接焊缝的有效长度，也能让上层安装板的贴合面保持完整平面，不会出现局部凸起影响部件安装。在型材拼接的细节处理上，所有横向肋与纵梁的连接端部都做了45度切角处理，既能够减少焊接位置的应力集中系数，也能让焊缝成型更加规整，避免直角连接处出现焊接未熔合的缺陷。梯架前后两端预留了行走机构转向桥、驱动桥的安装支座连接平面，平面上的安装孔采用等间距排布设计，能够适配不同规格的桥体安装尺寸，提升底盘框架的通用适配能力。对于需要加装防护外壳的载具，

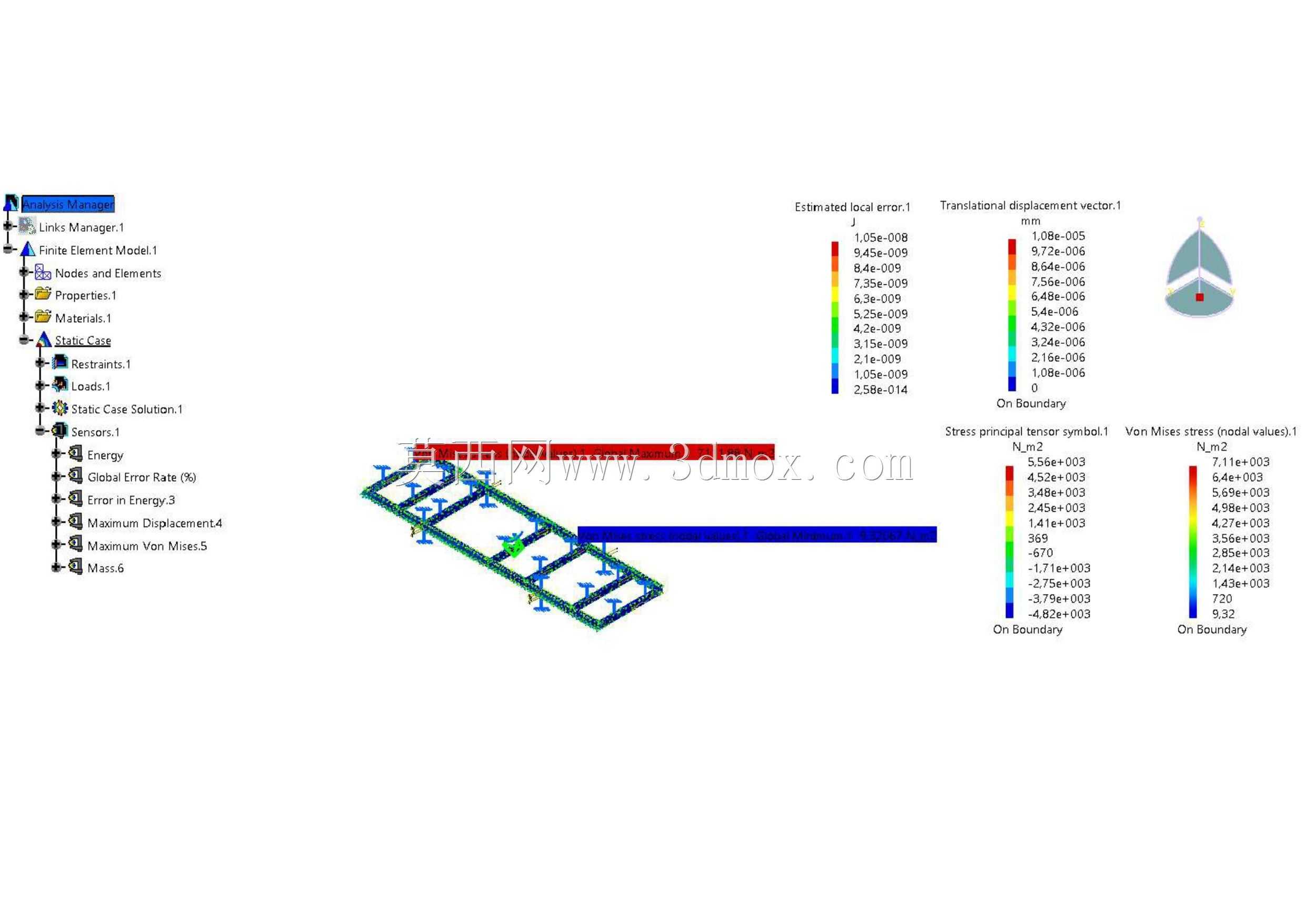

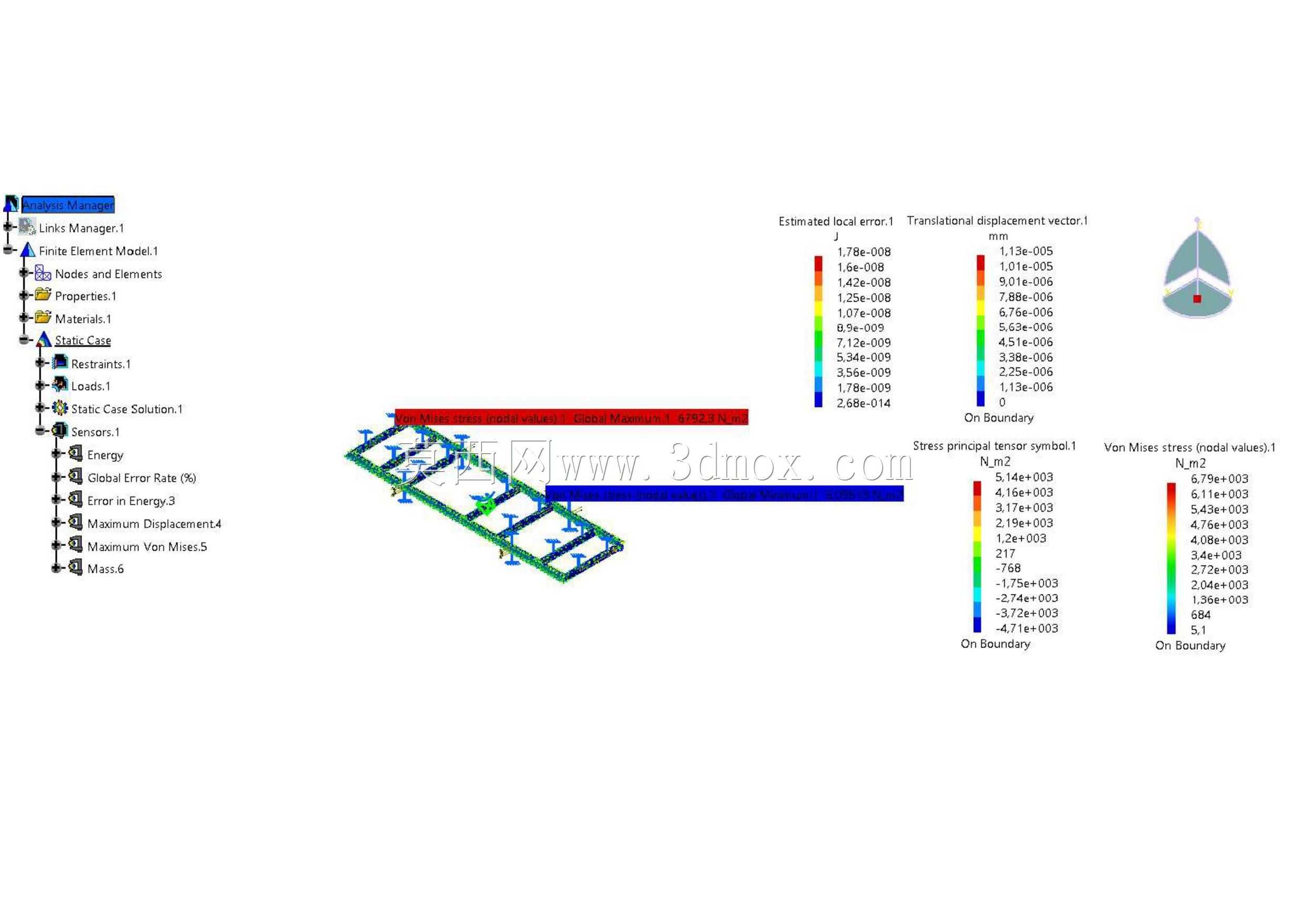

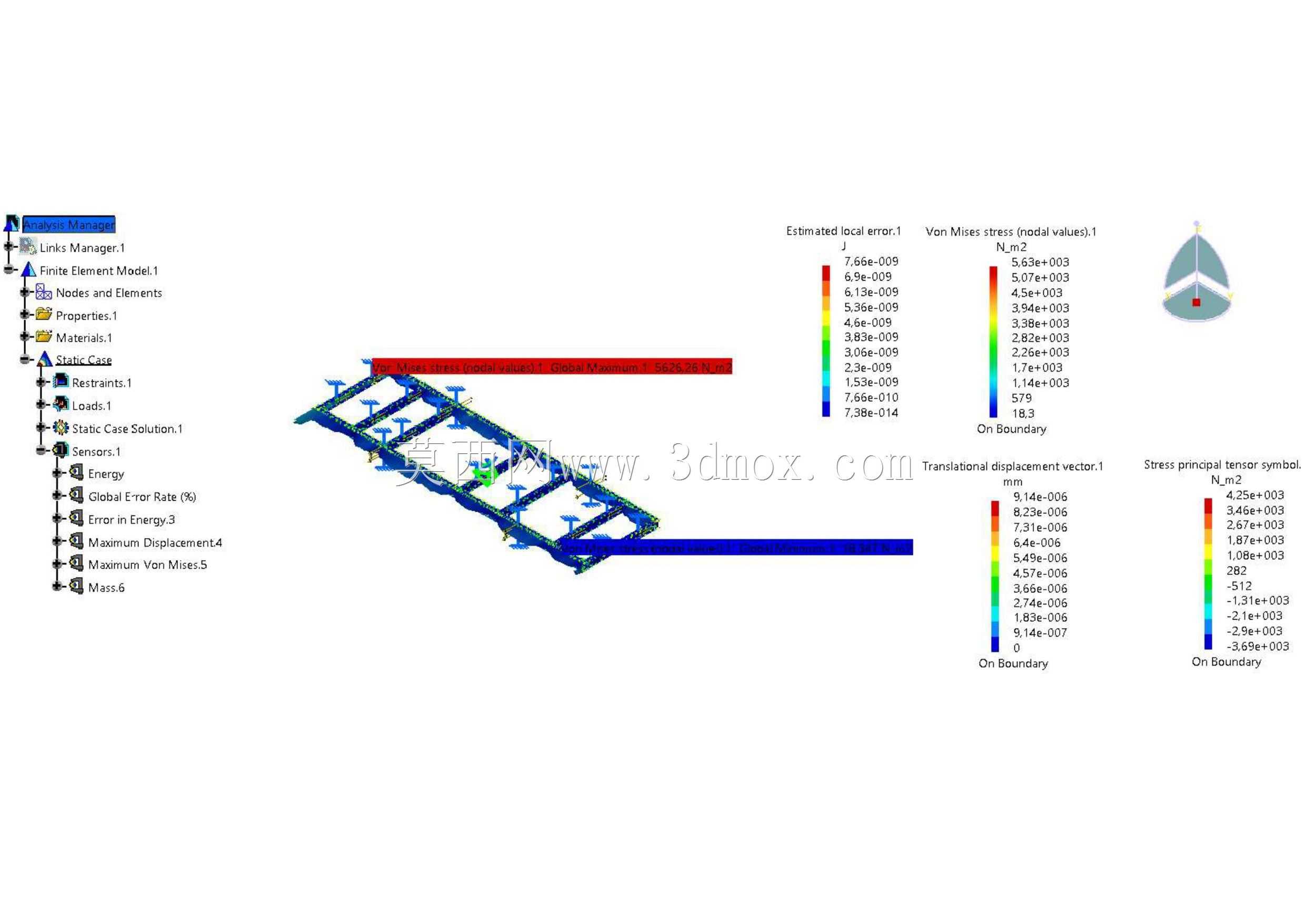

　　梯架外侧的纵梁翼面上预留了连续的安装螺纹孔，不需要后期二次钻孔破坏型材结构强度，外壳安装时可以直接通过螺栓固定，装配效率更高。从建模逻辑来看，整个框架采用自顶向下的设计思路，先确定前后桥的安装中心距、轮距边界以及上层部件的总布置尺寸，再以此为基准绘制纵梁与横向肋的中心骨架线，基于骨架线生成型材截面的拉伸特征，所有连接位置的焊缝特征采用简化的直角贴合处理，既能够准确反映实际装配关系，也能为后续的工程图导出、有限元受力分析提供准确的模型基础。在实际生产落地环节，这类铝合金梯架通常采用MIG焊接工艺进行拼接，焊接完成后需要对整体框架进行时效处理消除焊接应力，再通过三坐标测量仪校验纵梁直线度、横向肋的位置度以及安装平面的平面度，

　　确保各项形位公差满足装配要求。相比一体冲压成型的底盘结构，这种型材拼接的梯式底盘加工门槛更低，不需要大型冲压模具投入，小批量定制生产的成本优势明显，非常适合实训项目开发、小型专用载具定制以及实验验证平台的快速搭建场景。在载荷传递路径设计上，上层部件的垂直载荷通过安装板传递到横向肋，再由横向肋分散传递到两侧纵梁，最终通过前后桥的安装支座传递到行走机构，整个传力路径清晰直接，没有多余的传力环节，能够有效降低局部应力集中导致的结构失效风险。对于需要拓展附加部件的使用场景，比如加装载货货架、外置工具挂载点，都可以直接利用横向肋的现有结构进行固定，不需要额外在纵梁上焊接附加支架，避免对主承载结构造成不必要的强度损伤。
