双铰接式连接吊耳结构件

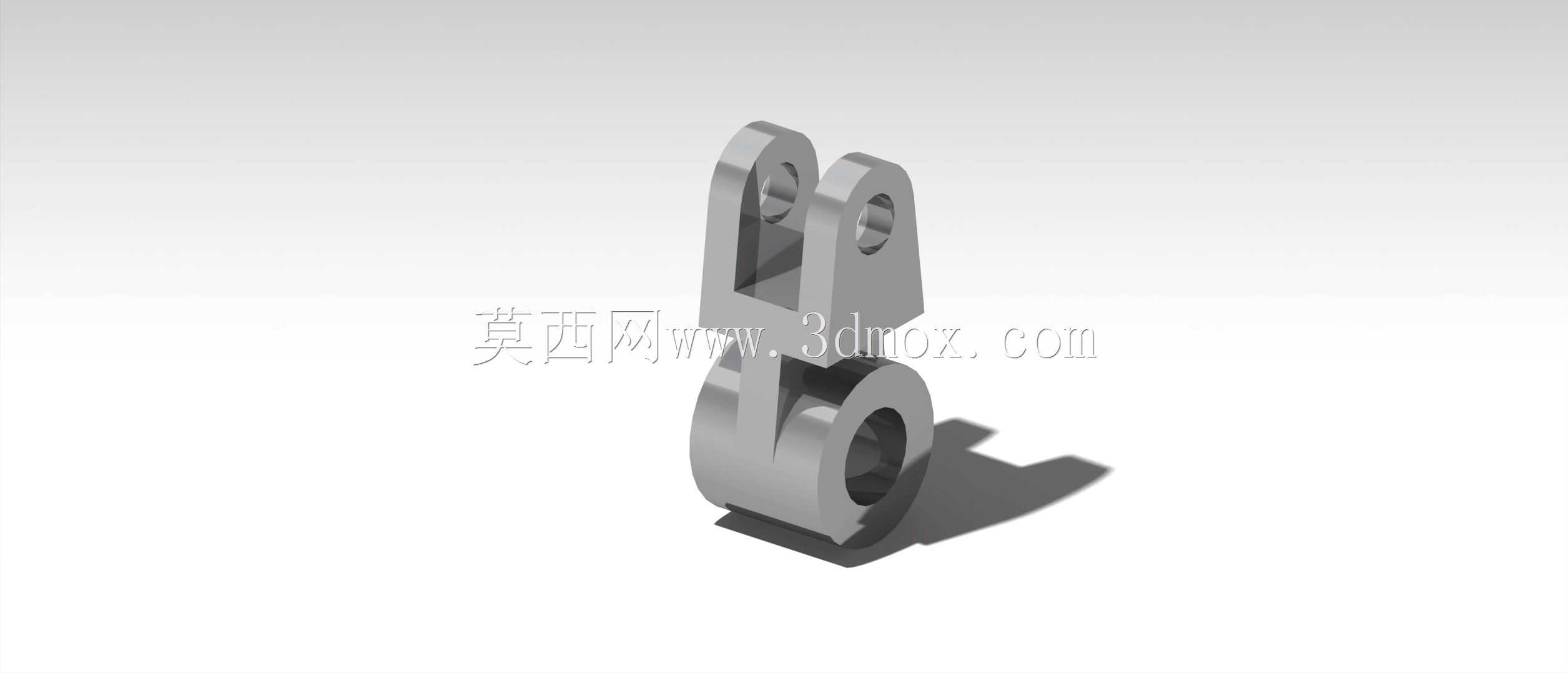

　　这类双铰接结构的连接吊耳，在工业重载传动、工装夹具挂载、物流输送线的活动接驳段应用十分广泛，区别于单孔固定吊耳，双铰接的结构设计能同时适配两个垂直平面内的角度偏转，避免硬连接在设备运行振动、机架微量形变时产生的应力集中问题。从结构细节来看，上部的两个平行带孔耳板是用于连接主动端的挂载点，孔位做了等直径同轴设计，装配时可穿入圆柱销配合自润滑衬套使用，耳板的间距经过严格计算，既能保证连接销轴的抗剪切强度，又能控制整体宽度避免与周边构件发生运动干涉，耳板与下部基座的过渡位置做了大圆弧倒角处理，这部分是应力集中的高发区域，圆弧过渡能有效分散挂载时的拉应力，避免长期交变载荷下出现疲劳裂纹。下部的单孔铰接座是与从动端构件连接的位置，孔的轴线与上部两个耳板的孔轴线呈空间垂直布局，这种正交铰接的设计让构件可以同时完成两个方向的小角度摆动，在输送线的浮动挂架、工程机械的拉杆连接、工装夹具的自适应压紧结构中，这种结构能补偿安装时的位置误差，也能抵消设备运行过程中产生的位置偏移，不会因为硬约束导致构件变形或者连接螺栓断裂。

　　从安装边界来看，上部双耳板的外侧间距、下部铰接座的厚度都控制在常规工业挂载的通用尺寸范围内，孔位直径适配常用的标准圆柱销，不需要额外定制非标紧固件就能完成装配，整体结构的外形没有突兀的外伸棱角，所有棱边都做了倒钝处理，既避免装配时划伤操作人员，也能减少应力集中点。设计过程中优先考虑了受力路径的合理性，载荷从上部双耳板传入后，顺着中间的连接筋直接传递到下部铰接座，没有多余的结构冗余，整体重量控制在合理区间的同时，保证了各个截面的抗弯、抗剪强度满足重载使用要求。在实际使用场景中，这类铰接吊耳常被用在自动化生产线的吊具系统中，配合链条或者拉杆完成工件的吊挂输送，也会用在工程设备的舱门铰接、防护罩的可开启连接结构上，因为双铰接的自由度设计，不需要额外加装万向接头就能实现小范围的角度自适应，能减少整套连接结构的零件数量，降低装配复杂度和后期维护成本。

　　建模过程中对各个配合面的公差做了合理预留，耳板的销孔位置度、上下铰接轴线的垂直度都按照通用机械加工的IT7级精度做了设计基准，实际生产时无论是采用机加工铸钢件还是直接用型材切割焊接，都能轻松达到精度要求，不需要复杂的专用工装。下部铰接座的孔位长度略大于常规连接耳板的厚度，装配时可以预留调整垫片的安装空间，方便后期调整铰接的阻尼大小，也能补偿构件加工时的厚度误差。整体结构没有复杂的曲面特征，所有加工面都是平面或者圆柱面，加工工艺性好，不需要多轴设备就能完成全部加工工序，适合批量生产使用。在受力校核层面，中间连接段的截面尺寸经过抗弯验算，在额定挂载载荷下，最大弯曲应力远低于常用结构钢的许用应力，安全系数满足工业设备的通用设计要求，即使出现短时过载，也会先在销轴位置产生形变，不会直接出现吊耳断裂的情况，能给设备维护留出足够的反应时间，避免安全事故。
