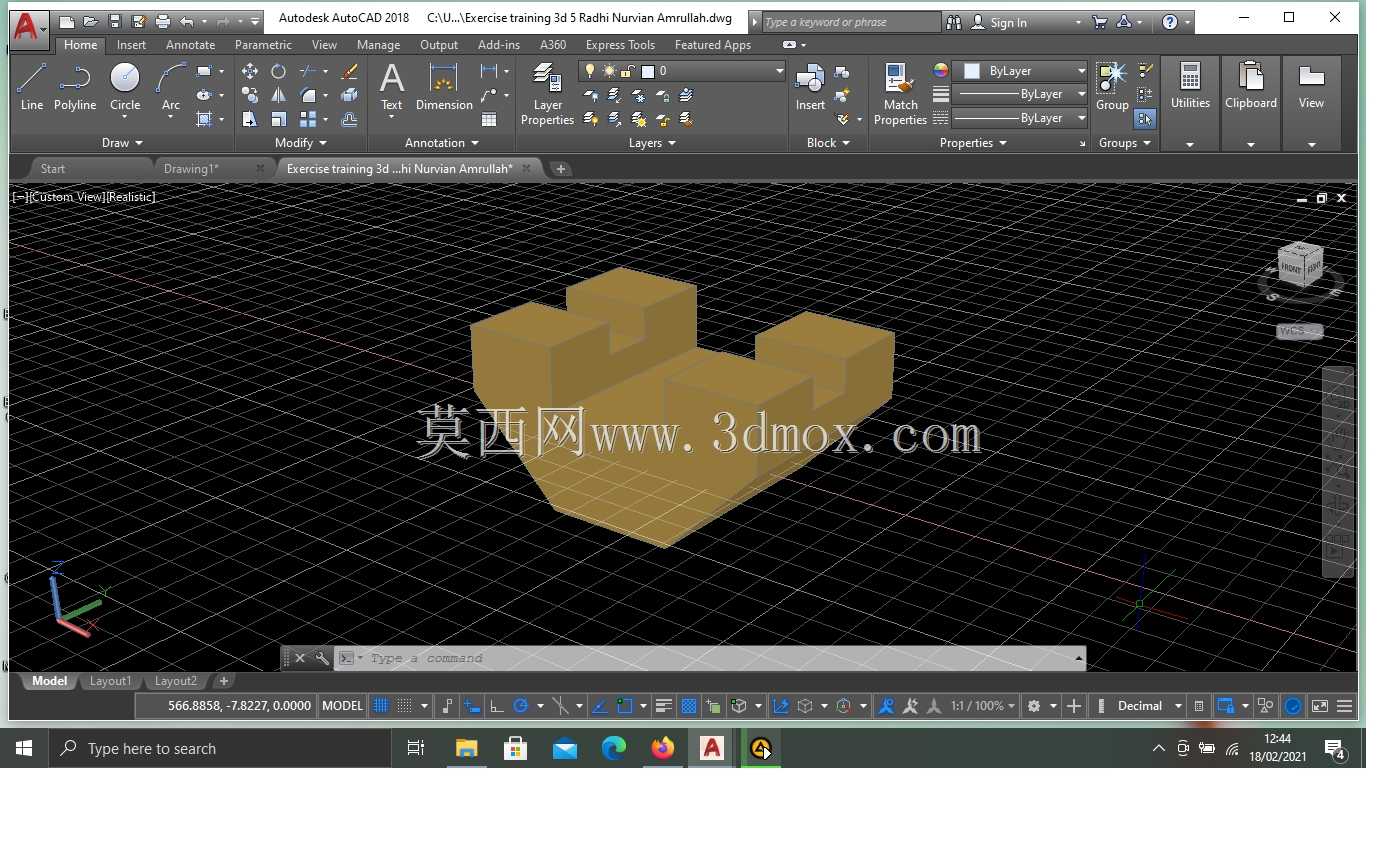

基础几何块组合练习造型结构

　　这类基础块体组合的构型练习，看似是简单的方块拼接，实则是机械三维建模入门阶段绕不开的空间构型训练载体，很多刚接触三维建模的从业者，一开始容易陷入追求复杂曲面、花哨特征的误区，反而忽略了最基础的块体布尔运算、空间定位、基准对齐能力，而这些恰恰是后续做传感器安装支架、小型检测工装、设备局部防护结构时最核心的基本功。

　　从实际应用场景来看，这类块体组合的构型逻辑，在工业现场的传感器安装适配结构里非常常见——很多光电传感器、接近开关的安装座，不需要复杂的曲面造型，往往就是几个方块通过切除、合并形成的适配结构，既要保证安装面的平面度满足传感器检测精度要求，又要留出足够的走线空间、螺栓固定的操作间隙，还要避开周边设备的运动干涉边界。做这类结构设计的时候，首先要明确核心的定位基准：通常会选块体的底面作为主安装基准面，这个面的平面度公差要控制在0.1mm以内，避免安装后传感器出现检测角度偏移；然后是各个拼接块的对齐关系，相邻块体的结合面要保证完全贴合，不能出现建模时的零厚度面或者重叠冗余，不然导出工程图或者做装配干涉检查的时候会出现计算错误。

　　从设计思路上拆解这个构型，首先是确定整体的安装边界：整个块体组合的底部支撑面宽度要适配常规的传感器安装铝型材槽宽，通常控制在40mm到60mm之间，长度方向根据需要搭载的传感器数量调整，单传感器适配的话长度控制在50mm左右就足够，高度方向要考虑传感器的检测高度差，通常预留15mm到20mm的调节余量，方便现场安装时微调检测位置。块体之间的拼接不是随意堆叠，每一个突出的块体都有对应的功能：两侧突出的块体是用来做侧向固定的耳座，上面要打M4或者M5的安装沉孔，沉孔的深度要保证螺栓头完全埋入块体内部，不会突出表面刮擦到周边的走线或者运动部件；中间内凹的区域是传感器的安装位，内凹的深度要和传感器的本体厚度匹配，通常留0.2mm的装配间隙，方便传感器嵌入后不会出现卡滞，同时内凹的侧壁要和传感器的侧面平行，保证检测方向和安装基准面垂直。

　　很多新手做这类块体建模的时候，容易犯的错误是直接用多个方块堆叠后不做布尔合并，导致后续出工程图的时候出现多余的分型线，或者做有限元分析的时候出现接触对计算错误；还有的会忽略安装孔的工艺性，把沉孔的角度设置成非标准值，导致现场加工的时候刀具不匹配，没法直接加工。实际上这类块体结构的建模，核心是先做整体的基体方块，然后通过拉伸切除的方式做出各个内凹、避让的结构，最后再添加安装孔、倒角等工艺特征，这样整个零件的特征树逻辑清晰，后续修改尺寸的时候只需要调整基体的参数，就能快速适配不同规格的传感器安装需求，不需要重新搭建整个模型。

　　从安装边界的角度考虑，这类块体结构的所有外棱边都要做C0.5的倒角，一方面是去除加工后的锐边，避免安装的时候划伤操作人员，另一方面也能减少块体安装时和周边结构的卡滞；底部安装面的粗糙度要控制在Ra3.2以内，保证和安装型材表面贴合紧密，不会因为振动出现位置偏移。另外在建模的时候就要考虑实际加工的可行性，不要出现厚度小于2mm的薄壁结构，不然不管是3D打印还是铣削加工，都容易出现结构变形，导致安装精度达不到要求；各个孔位的位置距离块体边缘的距离至少要大于螺栓直径的1.5倍，避免拧紧螺栓的时候出现块体边缘开裂的问题。

　　这类基础构型的练习价值，远不止做一个简单的方块组合，而是通过反复调整块体的位置、尺寸、拼接关系，建立起三维空间的尺寸敏感度，知道每一个尺寸调整会对后续的装配、加工、使用带来什么影响——比如把侧向耳座的位置向外多移5mm，可能就会和旁边的管线槽出现干涉；把内凹区域的深度多做2mm，可能就会导致传感器的检测面突出太多，容易被运行中的工件刮碰损坏。这些细节没有办法靠死记硬背设计手册掌握，必须通过这类基础的块体建模练习，一点点积累工程实际的判断经验，后续做更复杂的传感器集成设备、检测工装的时候，才能快速规避这些低级错误，提升设计效率和结构可靠性。
