20000升卧式燃油运输储油罐结构设计

　　本次呈现的20000升卧式储油罐，主要适配成品油公路转运、站点临时储配、小型油料补给点固定存储等场景，是燃油储运链路里的核心承压承载部件，区别于常压敞口存储容器，这类罐体需要兼顾运输工况下的动态载荷耐受、静态存储时的密封防渗漏、不同油品适配的兼容性要求。从实际使用场景来看，这类罐体既可以作为加油车的上装核心容载部件，随底盘完成跨区域成品油配送，直接对接加油站地下储油罐、工地临时用油点、野外作业设备补给位；也可以单独作为固定储油单元，布置在厂区、矿区、农林作业点的储油区域，配套卸油、发油装置完成小批量油品的周转存储，不需要依托大型储油库的配套设施，部署灵活度更高。

　　设计层面首先围绕20000升的额定容载量做筒体参数推导，采用等直径卧式圆筒结构，两端配置标准椭圆封头，相比平盖封头可以在相同壁厚下承受更高的内部压力，降低运输过程中因油料晃动产生的冲击应力对筒体焊缝的疲劳损伤。筒体壁厚的选取充分考虑了燃油介质的腐蚀性、公路运输的颠簸载荷、吊装作业的局部应力集中，在筒体下部设置通长的支撑鞍座，鞍座与筒体接触位置铺设缓冲垫层，避免硬接触造成的筒体局部变形，鞍座的安装孔位尺寸匹配常规二类底盘的上装安装边界，也适配固定安装场景的混凝土基础预埋螺栓间距，不需要额外做安装位的二次改造。

　　罐体的功能配置上，在筒体顶部设置人孔、呼吸阀、量油孔的安装接口，人孔尺寸满足检修人员进出罐体内部清理、检查的通行要求，呼吸阀可以自动调节罐体内外压力差，避免温度变化造成罐体胀裂或者抽瘪，量油孔预留位置适配常规液位测量装置的安装，既可以投用机械式量油尺，也可以加装磁翻板液位计、雷达液位计实现液位实时监测。筒体两端封头位置设置进出油接口、排污接口，进出油接口的高度避开罐底沉积水和杂质的区域，减少发油时带出杂质的概率，排污口设置在罐体最低位置，定期排放罐底沉积的污水、锈渣，保证存储油品的清洁度。

　　考虑到运输过程中油料晃动会对罐体端板产生持续冲击，在罐体内部设置多道横向防浪板，防浪板上开有过油孔和通气孔，既可以消减油料纵向涌动的冲击力，也不会阻碍油料在罐内的正常流动，防浪板与筒体采用满焊连接，同时作为筒体的内部加强筋，提升整个罐体的结构刚性，降低薄壁筒体在满载状态下的变形量。罐体外部的爬梯、操作平台布置在人孔一侧，操作平台的防滑纹理、护栏高度都符合高空作业的安全要求，方便操作人员完成顶部计量、阀件操作等作业。

　　外形尺寸的控制上，严格匹配道路运输车辆的外廓尺寸限值，罐体长度、直径的比例经过优化，既保证20立方的额定容积，也避免长径比过大造成的运输过程中罐体挠曲变形，同时控制整车的重心高度，提升运输行驶的稳定性。罐体表面的涂层采用导静电防腐涂料，避免油品流动产生的静电积聚，同时抵御户外环境的紫外线、雨水侵蚀，延长罐体的使用寿命，外部标识的位置预留符合危险品运输标识的粘贴要求，不同油品的罐体可以通过标识快速区分，避免混装不同牌号燃油造成的油品污染。

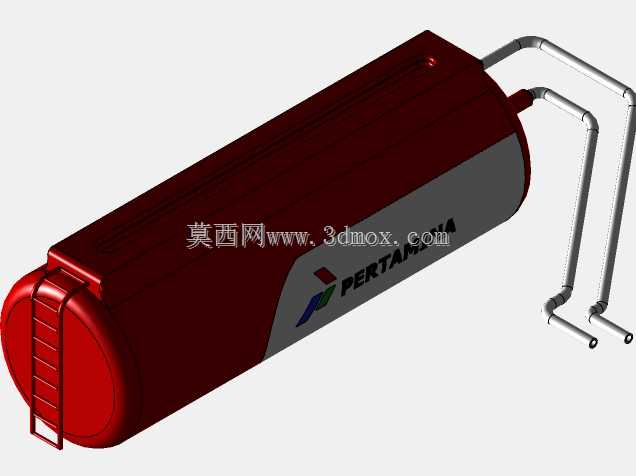

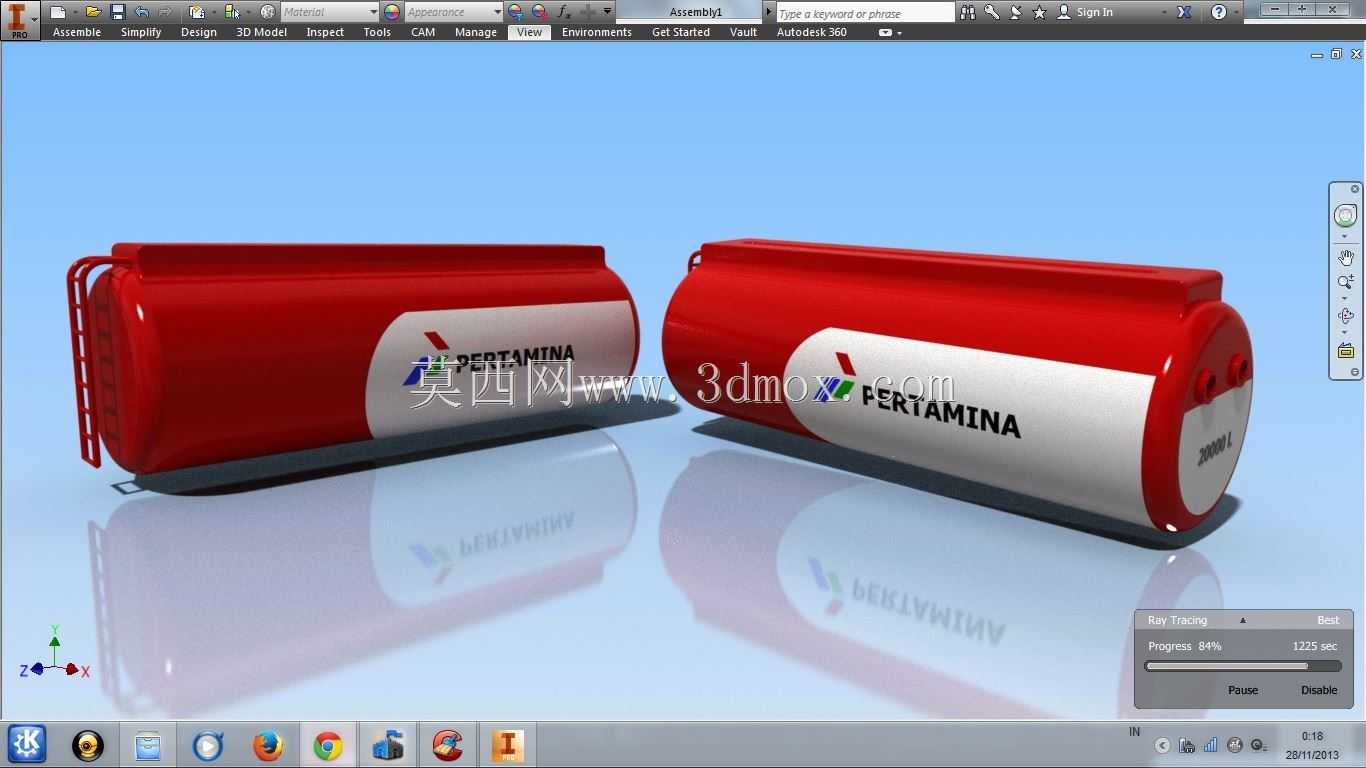

　　从建模细节来看，所有焊缝位置都预留了焊接坡口的结构示意，法兰接口的尺寸、密封面形式都匹配通用管路附件的标准，安装支座的孔位、加强筋的布置都完全参照实际生产工艺做还原，既可以作为上装改装的结构参考，也可以用于储运场景的布局规划演示，罐体的内部腔体、防浪板结构都做了实体建模，可直接用于有限元分析的前处理，验证不同载荷下的结构应力分布，优化壁厚和加强结构的布置，在保证结构强度的前提下降低罐体自重，提升有效载质量。
