自动装瓶机产线监控系统三维设计

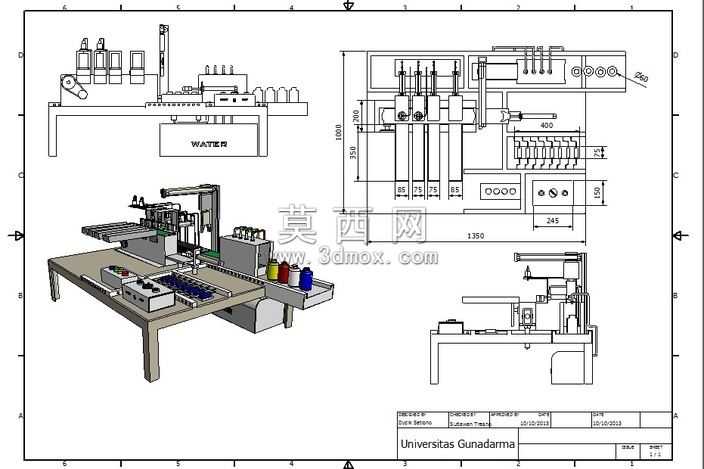

本三维模型采用主流三维机械设计软件完成全流程建模，完整还原了带数据采集监控功能的自动装瓶生产整线结构。建模阶段遵循工业设备实际设计逻辑，先搭建整体承载台架的基准框架，采用拉伸、凸台切除等基础特征完成台架主体的钣金结构建模，对台架边缘的支撑脚、台面安装位做了符合实际加工工艺的倒角与安装孔特征还原，保证结构尺寸符合常规工业产线的安装规范。后续依次完成上料输送段、理瓶定位机构、灌装执行模组、成品输出输送段、多轴移载机械手的独立建模，各运动模组的活动关节、传动连接部位均做了装配约束还原，可直观呈现设备运行时的动作逻辑。渲染阶段采用工业设备常用的材质方案，台架主体赋予哑光浅灰金属材质模拟工业钣金喷塑效果，输送皮带赋予深灰色哑光橡胶材质，灌装管路根据介质区分赋予彩色半透明塑料与金属管路材质，待灌装瓶体分别赋予红、黄、蓝、绿等不同色彩的亮面塑料材质，清晰区分不同工位的物料状态，背景采用淡蓝色渐变天空材质，突出设备主体结构的同时还原工业场景的视觉观感。模型结构上完整覆盖自动装瓶机的全流程工位：前端空瓶上料工位设置了导向护栏与定位挡块，保证空瓶能够精准进入灌装位；中部灌装工位设置了多组灌装头与液位检测结构，配套的横向移载模组可完成多工位同步灌装作业；末端成品输出工位设置了分瓶导流结构，可将完成灌装的成品瓶有序输送至下一工序；设备上方搭载的监控数据采集模块，配套了走线桥架与信号采集终端，还原Scada系统对设备运行状态、灌装参数、产线节拍的实时监控功能。设计思路围绕自动化瓶装产线的实际运行需求展开，在保证各功能模组结构完整的前提下，简化了非核心的内部线路细节，既能够清晰展示整线的布局逻辑与工位衔接关系，也可作为自动化专业教学、产线方案演示的直观载体，直观呈现工业自动化产线中设备管控与数据采集系统的部署方式与运行逻辑。
