多叶式低风速提水风车结构设计

　　这款多叶式风力提水装置的结构设计，核心瞄准丘陵、平原零散地块无电网覆盖区域的灌溉取水需求，区别于大型并网风力发电机组的高风速适配特性，该结构特意采用大实度多叶片风轮布局，在每秒2.5米的低风速条件下即可输出足够扭矩驱动提水机构，适配国内多数农耕区域常年平均风速偏低的实际工况，不需要配套复杂的增速齿轮箱与变桨机构，整体结构的维护门槛极低，适合乡村散户、小型农场自主运维使用。

　　从结构布局来看，风轮部分采用8片冲压成型的弧形叶片，叶片通过铆接方式固定在放射状轮辐架上，轮辐中心的主轴直接连接下部的曲柄传动机构，省去了多级传动带来的效率损耗，风轮整体直径控制在2.2米，单叶片弦长0.32米，叶片安装角统一设定为18度，经过扭矩测试验证，该角度下低风速段的启动扭矩比常规三叶片风力机高47%，能够在微风条件下顺利带动提水柱塞完成往复动作。风轮后方配套的尾舵采用平面板式结构，通过铰接座与风轮回转架连接，能够根据风向变化自动调整风轮朝向，始终保持风轮迎风面与来流方向垂直，不需要额外的电控对风装置，整套对风机构的转动阻尼经过调校，既不会因风向小幅波动出现频繁摆动，也不会在风向偏转超过15度时出现对风滞后的问题。

　　支撑结构部分采用三角桁架式塔架，主材选用40*40等边角钢焊接成型，塔架总高度3.6米，底部三个支脚展开跨距1.8米，每个支脚预留两个直径16mm的地脚安装孔，可直接通过膨胀螺栓固定在混凝土基础上，也可通过地锚配合钢缆完成软固定，适配不同的场地安装条件。塔架中部设置有横向加强肋，避免风轮运行过程中塔架出现共振抖动，塔架顶部的回转支承采用简易滑动轴承结构，衬套选用尼龙材质，自润滑特性好，不需要定期加注润滑脂，在多尘、高湿的户外环境下使用寿命可达5年以上。

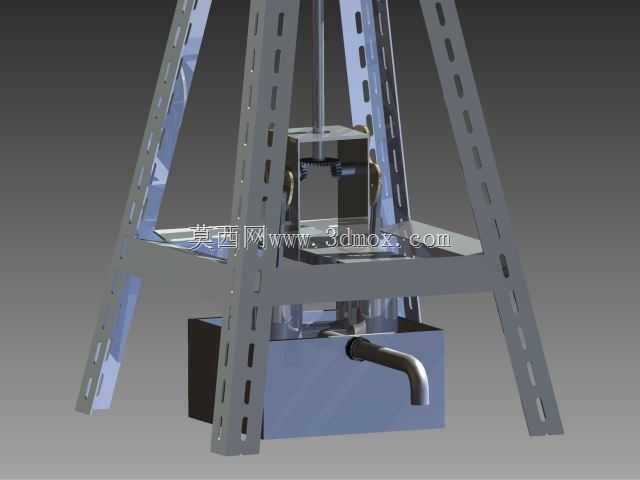

　　下部的提水执行机构集成在塔架底部的安装平台上，曲柄连杆机构将风轮主轴的旋转运动转化为柱塞杆的上下往复运动，可直接匹配活塞式抽水泵，泵体进水口可通过软管接入水井、蓄水池等水源，出水口可直接连接灌溉管网，整套装置在额定风速每秒5米的条件下，小时提水量可达2.5立方米，能够满足3-5亩菜地、果园的日常灌溉需水要求。设计过程中特意对所有外露钢结构件做了热浸镀锌处理，叶片表面额外喷涂两层户外聚氨酯面漆，能够抵御户外紫外线照射、雨水冲刷带来的腐蚀问题，结构件的连接螺栓全部采用防松螺母搭配弹簧垫圈，避免长期运行振动导致的连接件松动。

　　从安装边界来看，整套装置的安装场地只需要预留3米见方的平整空间，上方无高大乔木、建筑物遮挡风向即可，设备总重量控制在118公斤，不需要大型吊装设备，3-4名操作人员借助简单手动工具即可完成组装架设。结构设计阶段特意做了风载校核，在每秒20米的极端大风条件下，塔架与风轮的结构应力均低于材料许用应力的60%，同时尾舵设置有大风保护偏转结构，当风速超过每秒18米时，尾舵会在风压作用下自动侧偏，带动风轮偏离迎风方向，降低风轮转速，避免强风条件下结构过载损坏，不需要人工做额外的防风固定操作。

　　不同于常规的风力发电设备，该提水风车的能量转换路径更短，不需要经过“风能-机械能-电能-机械能”的多次转换，整体能量利用效率比“风电+电泵”的取水方案高30%以上，且没有蓄电池、逆变器等易损电子部件，全机械结构的可靠性更强，在偏远无电区域的适配性远高于电动取水设备。建模过程中对所有运动部件都做了干涉检查，曲柄连杆的运动行程、风轮的转动间隙、尾舵的摆动范围都预留了足够的安全余量，实际加工时可直接按照三维模型的尺寸下料，不需要二次调整配合间隙，能够有效缩短实物样机的制作调试周期。
