框架式滚轮传动能量转换装置结构设计

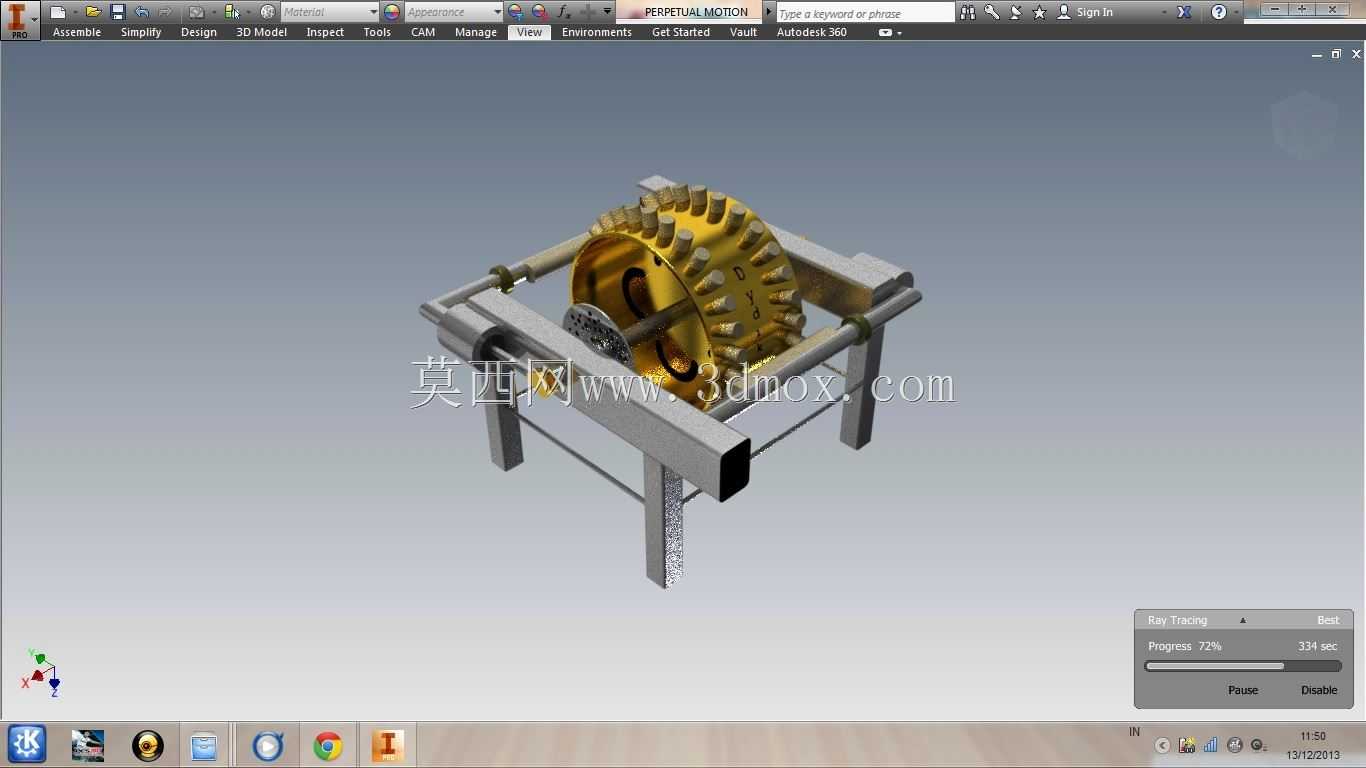

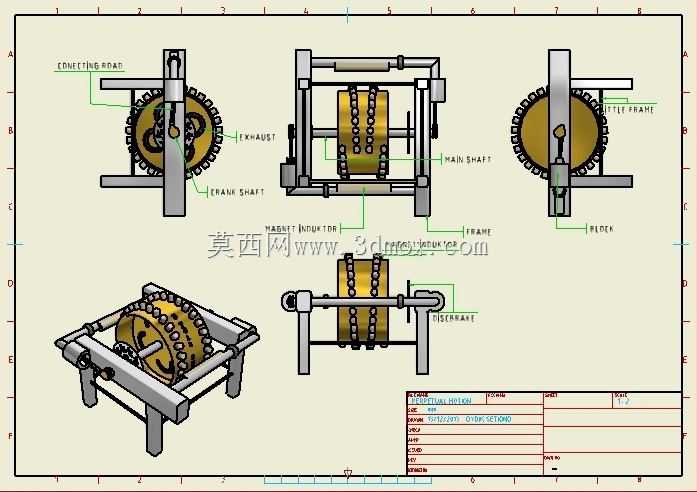

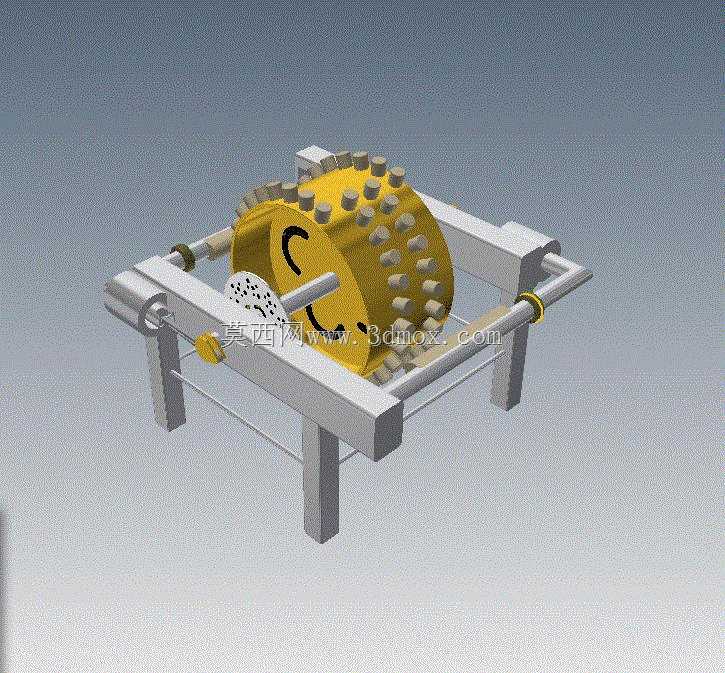

　　该结构采用双侧对称框架式支撑设计，主体承载框架由矩形截面型材拼接而成，框架两侧预留同轴度一致的轴孔，用于安装贯穿式辊轴，辊轴与框架连接处设置滑动衬套，降低转动过程中的摩擦阻力，保证滚轮组件转动的平顺性。核心做功部件为表面带凸起触点的圆柱形滚轮，滚轮外圆周均匀分布圆柱状凸起结构，凸起与滚轮本体采用过盈配合装配，避免高速转动时凸起脱落，滚轮端面开设异形减重槽，在保证结构强度的前提下降低整体转动惯量，减少启动阶段的能量损耗。滚轮一侧设置带密集通孔的弧形导流板，导流板通过支架固定在框架横梁上，与滚轮外圆保持恒定间隙，可对滚轮转动过程中带动的介质进行导流梳理，避免介质无序飞溅影响做功效率。框架底部设置四个对称分布的支撑腿，

　　支撑腿与主框架采用角件加固连接，支撑腿底面为平面结构，可直接固定在混凝土基础或钢制安装平台上，安装时需保证四个支撑腿的平面度公差不超过0.2mm，避免框架受力不均导致辊轴卡滞。该装置可应用于低流速流体能量回收场景，比如工业循环水管道的余压能量回收、小型溪流的水力能量采集，也可作为物料输送线的动力辊筒组件，依靠滚轮表面的凸起增大与物料的摩擦力，实现箱装、袋装物料的平稳输送。设计过程中优先考虑了装配的便捷性，所有连接位置均采用标准紧固件，辊轴与滚轮采用键连接传递扭矩，无需特殊定制工装即可完成整体拆装，日常维护时仅需定期给衬套加注润滑脂，检查凸起的磨损情况即可。整体结构的安装边界需预留不小于框架外形尺寸1.2倍的操作空间，

　　侧面预留辊轴抽出的检修空间，顶部预留滚轮吊装的作业高度，避免与周边管线、设备产生干涉。滚轮的直径与长度可根据实际应用场景的流量、输送物料尺寸进行参数调整，框架的型材规格可根据承载载荷大小更换对应壁厚的型号，导流板的弧度与通孔密度可根据介质特性优化，比如输送颗粒状物料时可增大通孔直径，降低物料卡滞的概率。转动副的设计充分考虑了不同工况的适配性，若应用在潮湿或腐蚀环境中，可将衬套更换为自润滑工程塑料材质，紧固件采用不锈钢材质，提升整体结构的环境适应性。框架的连接位置均设置了定位止口，装配时可快速定位，保证两侧轴孔的同轴度，减少装配过程中的调整工作量，降低人工装配误差对转动精度的影响。滚轮表面的凸起高度经过反复校核，既保证足够的摩擦力或介质接触面积，又不会因为凸起过高导致转动过程中产生过大的阻力矩，平衡了做功效率与转动阻力的关系。
