双工位协作式多关节机械臂结构设计

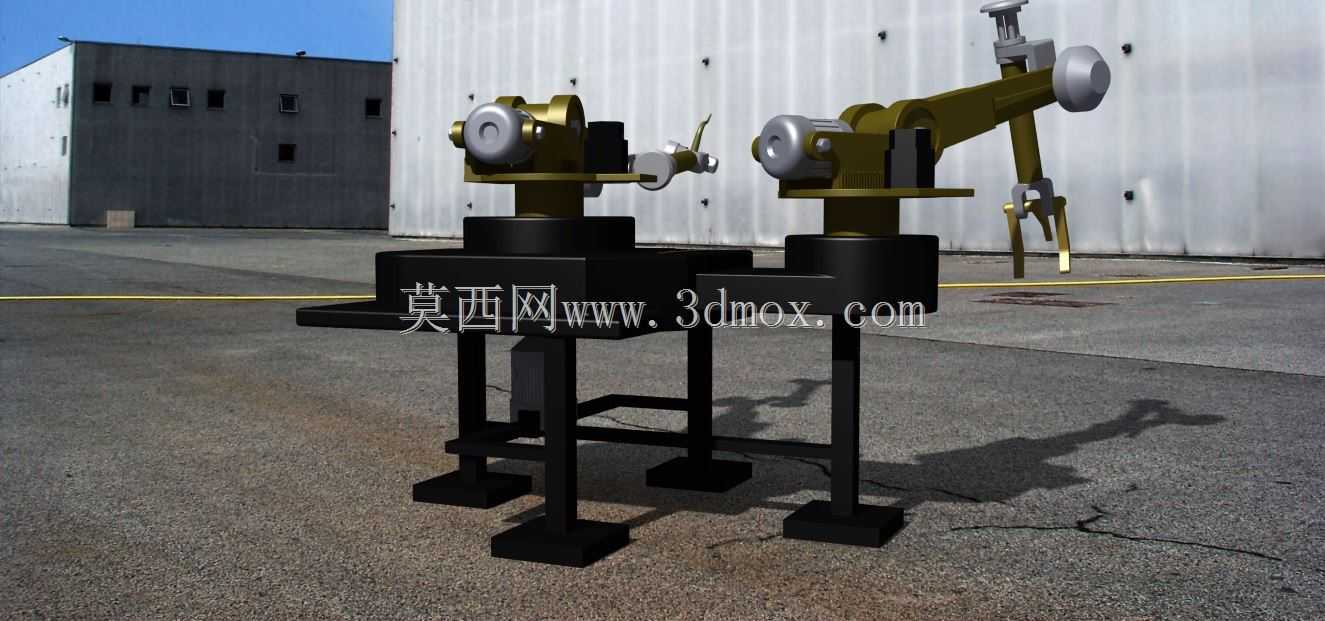

　　这套双工位机械臂结构，主要面向小型精密装配、教学实验演示、轻量物料分拣这类对作业覆盖范围有双点位需求的场景，区别于单臂独立作业的设备，两套臂体共用同一安装基座，在紧凑的安装空间内可实现相邻工位的协同作业，也可独立完成各自工位的工序动作，适配桌面级作业平台的安装需求。从结构设计逻辑来看，基座采用四点支撑的方脚落地结构，支撑腿之间设置横向连接筋强化整体刚性，避免臂体在大角度回转、带载动作时出现基座晃动的问题，支撑脚的底面预留了安装孔位，可直接通过膨胀螺栓或压块固定在钢制工作台、水泥地坪上，安装边界的横向占用宽度控制在800mm区间，纵向深度控制在600mm区间，整体作业高度从安装基面到臂体最高回转点约750mm，

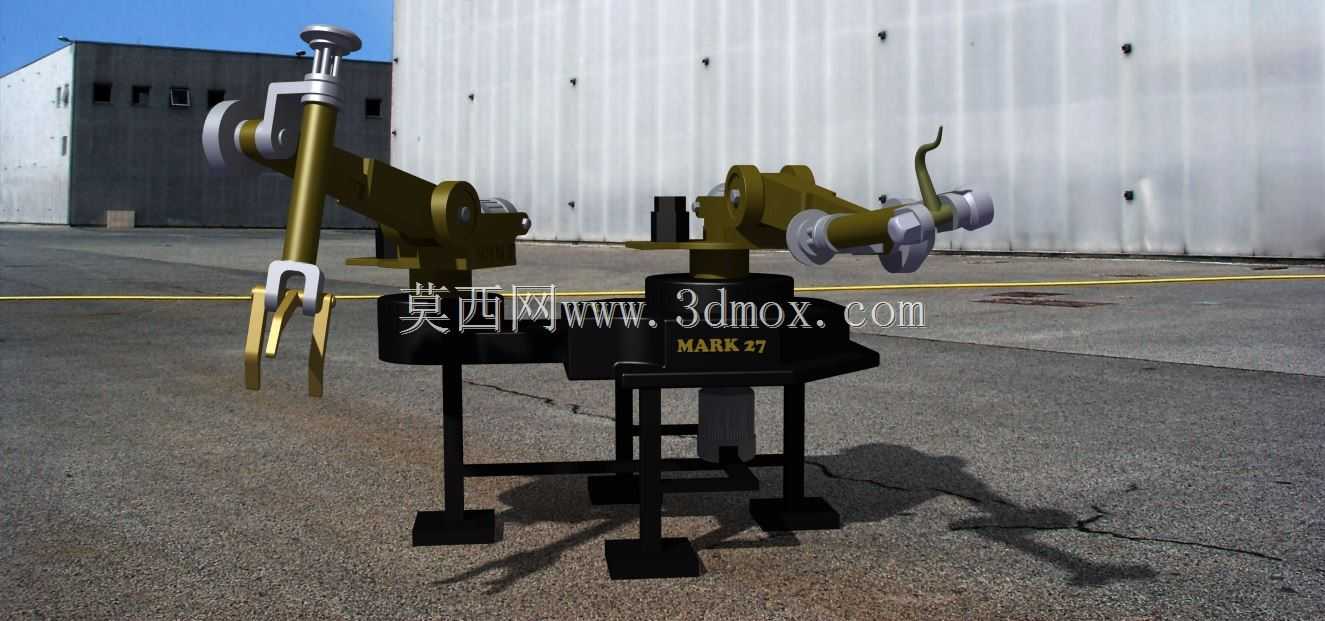

　　不需要额外开挖地基或搭建加高平台，普通工业作业台面即可满足安装承重要求，单套臂体的额定带载能力控制在3kg以内，适配轻量工件的搬运、装配作业。两套臂体均采用多关节串联结构，从基座回转关节开始，依次设置大臂俯仰关节、小臂回转关节、末端执行器俯仰关节，每个关节的转动副都配置了对应的限位结构，避免动作超程造成机械碰撞，大臂与小臂的臂身采用等强度截面设计，在保证结构刚性的前提下尽可能降低臂身自重，减少关节驱动端的负载余量要求。末端执行器配置了夹爪式结构，夹爪的开合行程可根据工件尺寸调整，同时预留了标准安装接口，可根据实际作业需求更换吸盘、焊枪头、涂胶头等不同执行末端，不需要改动臂体的主体结构即可切换作业功能。在传动结构的设计上，

　　关节处的转动副采用耐磨衬套配合转轴的结构，减少长期往复转动带来的磨损量，臂体内部预留了走线空腔，驱动线缆、信号线缆可从臂体内部穿行，避免臂体动作时线缆外露被剐蹭拉扯，提升设备运行的可靠性。两套臂体的作业覆盖范围存在部分重叠区域，在协同作业场景下，可完成工件在两个工位之间的传递，比如前道工序完成工件定位后，一侧臂体抓取工件传递到另一侧臂体的作业范围内，完成翻面、转位后送入下一道工序，减少工件周转的辅助时间，也可在重叠区域内完成双臂配合的复杂装配动作，比如一侧臂体固定工件，另一侧臂体完成紧固件拧紧、零件压装等操作。从实际使用的适配性来看，这类结构的机械臂不需要占用大面积的车间场地，可直接嵌入到现有小型生产线的工位间隙中，

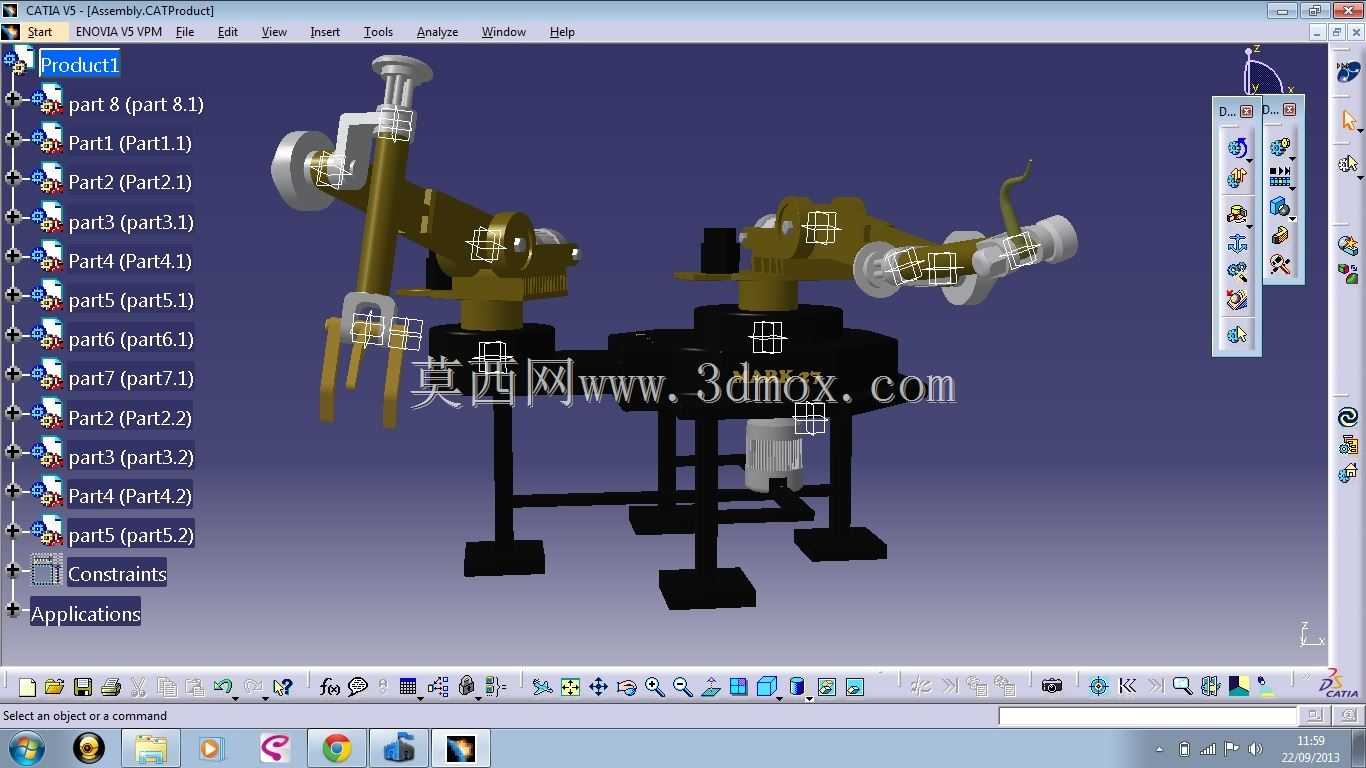

　　作为辅助作业单元使用，也可单独作为教学实训设备，用于演示多关节机械臂的运动原理、关节结构组成、传动路径设计，帮助从业者理解串联机械臂的运动学逻辑。在建模过程中，所有关节的转动配合都按照实际装配关系设置了约束，可直接模拟臂体的全行程动作，验证不同姿态下的运动干涉情况，比如大臂俯仰到最大角度时是否会与基座支架碰撞，小臂回转时是否会与相邻臂体产生干涉，在设计阶段就排除动作冲突的隐患。基座的支撑结构做了重心优化设计，当两套臂体同时向同一侧伸展到最大作业半径时，整体重心依然落在四个支撑脚的支撑多边形范围内，不会出现设备倾翻的风险，不需要额外加装配重块，进一步压缩了设备的整体重量与安装空间。臂体的关节连接处都设置了密封挡边，可阻挡车间内的粉尘、切削液溅入转动副内部，延长结构的维护周期，日常维护只需要定期在转动副处加注润滑脂即可，不需要复杂的拆解保养。
