多孔结构淋浴置物钣金架设计

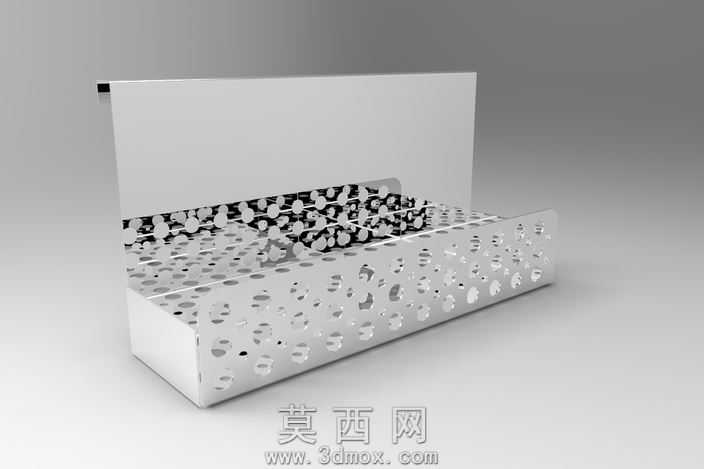

该淋浴架采用钣金工艺完成整体结构设计，建模阶段以SolidWorks为核心工具，先通过草图绘制确定架体的长宽高基准尺寸，结合卫浴场景的安装空间预留合理的装配余量，整体采用敞口槽型的基础构型，背部预留平整安装面用于墙面固定，槽体内部设置分层置物区域，可同时放置洗浴用品与小型卫浴物件。建模过程中优先采用钣金特征模块完成基体法兰创建，对架体的折弯边做统一的圆角处理，避免尖锐边角带来的使用安全隐患，所有折弯参数匹配常规钣金加工的工艺要求，确保折弯角度与折弯半径符合量产加工的公差标准，无需额外二次加工即可完成成型。架体的表面与侧壁采用全域均匀的多孔镂空设计，孔型以圆形为基础做错落排布，既可以快速沥去淋浴过程中残留的积水，避免置物区域长期积水滋生霉菌，也能有效减轻整体架体的自重，降低墙面安装的承重负担，同时镂空结构让架体视觉上更显轻盈，适配不同风格的卫浴装修环境。材质设定上选用浴室常用的304不锈钢作为基础材质，渲染阶段调整金属材质的粗糙度参数，模拟拉丝不锈钢的哑光质感，既保留金属材质的耐用属性，也避免亮面金属在卫浴灯光下产生过度反光造成视觉不适，同时对镂空孔洞的边缘做光影细化处理，还原真实钣金冲孔后的边缘质感。结构设计上充分考虑承重需求，对架体的底部折弯边做加厚处理，侧边与背部的连接位置设置加强折弯结构，避免放置重物时出现架体变形的问题，整体结构无多余冗余部件，所有特征均可通过钣金下料、冲孔、折弯的常规工序完成加工，无需复杂的焊接或拼接工序，有效控制生产加工的成本，同时平整的表面结构也便于日常使用后的清洁打理，适配家庭浴室、公共淋浴间等多种场景的使用需求。
