WGRM-06型杆端角关节轴承三维结构设计

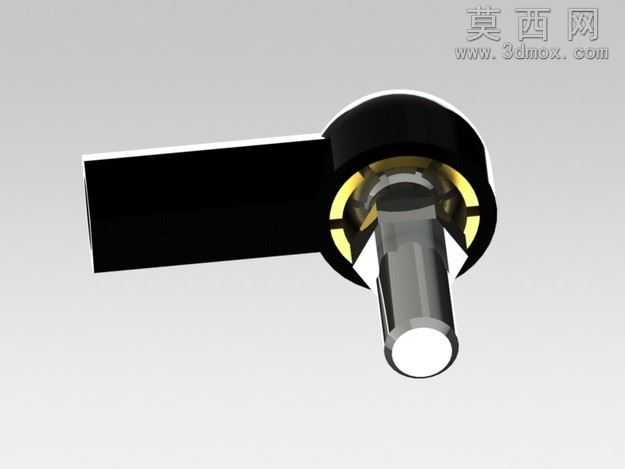

本作品为WGRM-06角关节轴承的三维参数化建模成果，建模过程严格遵循杆端关节轴承的实际装配逻辑与尺寸规范，完整还原了该类轴承的核心结构特征。建模阶段首先以球头铰接核心为基准，构建球面配合的核心铰接区域，保证球头与球窝的配合面公差符合关节轴承的摆动角度要求，球面部分采用光滑连续的曲面建模方式，通过曲率连续的曲面过渡消除建模棱角，还原实际产品的圆滑铰接接触面。上部的六角杆端部分采用拉伸结合倒角的建模方式，精准还原六角装夹面的棱边倒角特征，杆部与球头基座的连接区域采用渐变圆角过渡，避免应力集中的结构缺陷，同时还原实际产品的锻造过渡形态。下部的螺纹安装柱部分，精准还原外螺纹的牙型结构与柱体端面的倒角特征，球头基座下方的六角锁紧台采用对称建模方式，保证六个装夹面的平面度与对中精度，与上下结构的同轴度误差控制在建模公差允许范围内。材质渲染阶段，整体采用金属合金钢材质表现，为不同结构区域匹配对应的金属质感：球头部分赋予高抛光金属材质，模拟轴承铰接面的精加工表面效果，还原球面的高光反射特性；六角杆端与安装柱部分赋予亚光金属材质，模拟锻件毛坯经机加工后的表面质感，六角装夹面添加细微的机加工纹理贴图，增强模型的真实感；锁紧台部分做轻微的材质明暗区分，突出结构的层级关系。渲染过程采用三点布光方式，主光从斜上方投射突出球头的曲面高光，辅光补亮结构暗部避免细节丢失，轮廓光勾勒模型边缘增强立体感，背景采用浅灰色纯色背景突出轴承主体结构。设计思路上，该模型围绕杆端关节轴承的角向补偿功能展开，完整保留了杆端装夹、球头铰接、柱端安装三个核心功能段的结构特征，各部分的比例严格参照Igubal 6毫米杆端轴承的实际尺寸设定，既保证了外观的还原度，也预留了后续装配仿真、运动干涉检查的结构基础，模型的各零件结构独立可拆分，能够满足后续工程拆解、运动模拟的使用需求，铰接球面的配合间隙按照实际产品的装配公差设定，可直观展示关节轴承的摆动工作原理。
