带抽屉式收纳结构的行李箱搁板设计

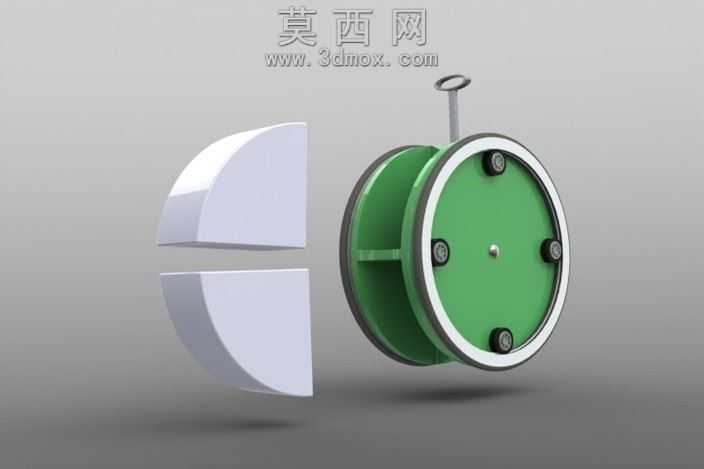

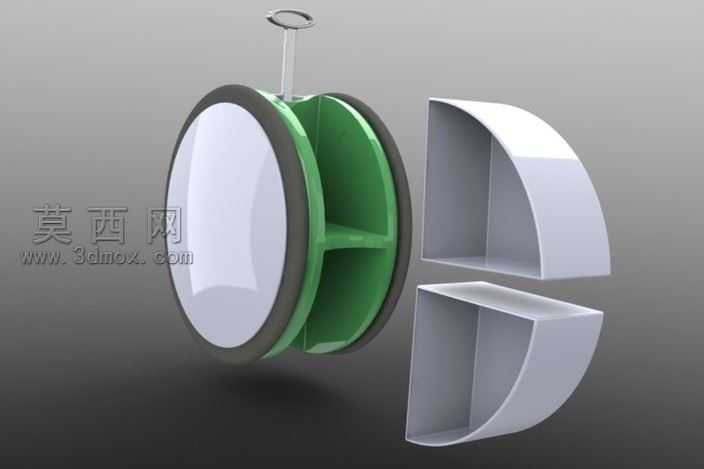

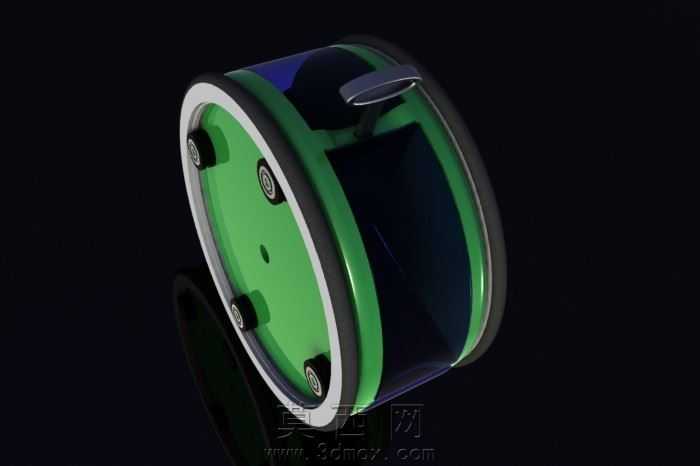

该作品为适配行李箱使用的搁板组件，采用三维参数化建模方式完成整体结构搭建，建模过程中优先保证各部件的装配精度，将整体拆分为滚轮主体、搁板外框、分体式抽屉三个核心模块逐一构建。建模阶段先绘制搁板的圆形轮廓草图，通过拉伸、抽壳命令生成带侧边围挡的搁板基体，侧边围挡预留与行李箱内壁卡接的限位槽位，保证搁板安装后不会在箱内滑动偏移。滚轮部分采用包覆式结构设计，外层为软质橡胶轮面，内层为硬质塑料支撑轮毂，轮毂中心预留轴孔与行李箱拉杆的伸缩轴配合，顶部设置的环形拉环与拉杆顶端衔接，拉动拉杆时可同步带动搁板随滚轮移动。分体式抽屉采用四分之一圆弧的扇形结构，两个抽屉可拼合为完整的半圆腔体，嵌入搁板下方的预留腔体内，抽屉外侧设置内凹式抠手位，无需额外加装拉手即可完成抽拉操作，避免突出结构占用行李箱内部储物空间。材质渲染阶段，搁板外框与抽屉采用哑光浅灰色工程塑料材质，添加细微的磨砂纹理模拟真实注塑件的表面质感，滚轮外层橡胶材质调整为深灰色，添加轻微的反光效果表现橡胶的柔韧质感，轮毂部分采用亮绿色硬质塑料材质，与浅灰色主体形成鲜明的色彩区分，提升部件的视觉辨识度。设计思路上打破传统行李箱搁板仅做平面分层的单一功能，将搁板下方的闲置空间利用起来设置分体抽屉，可用于收纳证件、数据线、化妆小样等小型零散物品，避免小物件在行李箱内混杂堆放，取用物品时无需翻开上层大件行李，直接抽出对应抽屉即可拿取目标物品，提升行李箱内部空间的利用率与使用便捷性。装配验证阶段通过干涉检查确认各部件配合间隙合理，抽屉抽拉过程无卡顿，滚轮转动顺畅无阻滞，整体结构强度可满足日常出行的承重需求，搁板表面可放置折叠后的衣物、洗漱包等常规出行物品，抽屉内部可根据收纳需求做进一步的分格设计，适配不同类型小物件的收纳需求。
