布劳恩恩式浮船坞比例结构件

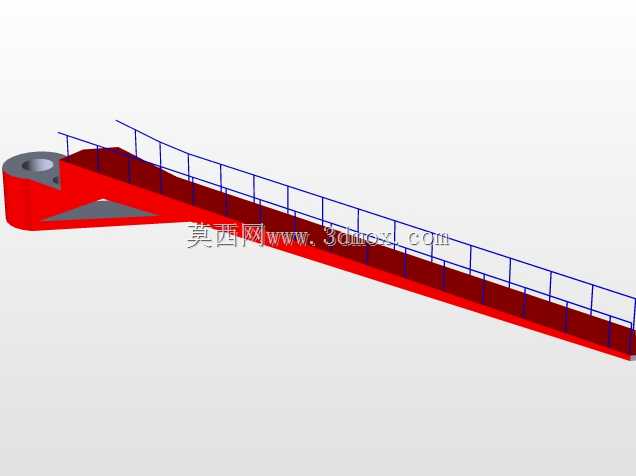

　　该结构件为适配浮船坞1:1比例复刻的配套传感安装承载部件，在实际浮船坞作业场景中，这类长条形承载件主要承担坞体边缘位移传感单元的安装定位功能，浮船坞作为修造船作业的核心水上工装，在沉坞、抬船、移位作业过程中，坞体边缘的形变、相对位移数据需要通过安装在这类构件上的传感单元实时采集，为坞体姿态调整、载荷分布计算提供可靠的数据支撑，避免因坞体受力不均引发结构形变或作业事故。从结构设计逻辑来看，构件采用一端带铰接安装座、长条形平直延伸的主体构型，铰接端的带孔座体可通过销轴与坞体侧边的预装支座连接，预留的紧固螺栓位可在安装完成后锁止铰接角度，避免构件在水流冲击、坞体振动工况下出现不必要的摆动，保证传感单元采集数据的稳定性。

　　主体段采用等截面长条设计，截面厚度经过受力校核，在保证整体直线度的前提下控制构件自重，减少安装座的承载负荷，同时长条主体的上平面加工有统一基准面，可直接作为传感单元的安装定位基准，无需额外加装调整垫片即可保证传感单元的检测面与被测面保持平行，降低现场安装调试的工作量。从安装边界来看，铰接端的安装孔位间距、孔径尺寸完全匹配浮船坞侧边预装支座的连接尺寸，构件整体长度覆盖坞体边缘单段传感检测的覆盖范围，安装完成后构件下平面与坞体侧边的安装基准面保持设定间隙，避免坞体形变过程中构件与坞体本体发生剐蹭干涉。构件表面的红色涂覆层为工业防护涂层，可适应水上高湿度、高盐雾的作业环境，延缓构件锈蚀速度，延长部件的实际使用寿命。在实际建模过程中，

　　铰接端的销轴孔与螺栓安装位采用同轴度约束设计，保证安装时销轴可顺利穿入，螺栓孔位与支座螺纹孔完全对中，长条主体的直线度公差控制在合理范围内，避免因构件自身形变导致传感单元检测基准出现偏差。这类构件虽然不属于浮船坞的主承力结构，但作为传感检测系统的安装载体，其加工精度、安装稳定性直接影响传感数据的准确性，在浮船坞的日常运维、作业监测环节中起到不可替代的作用，设计过程中需要充分考虑作业环境的腐蚀因素、振动工况下的连接可靠性，以及传感单元安装的基准精度要求，才能保证整个监测系统长期稳定运行。
