IFM-SM0510工业流量传感元件结构设计

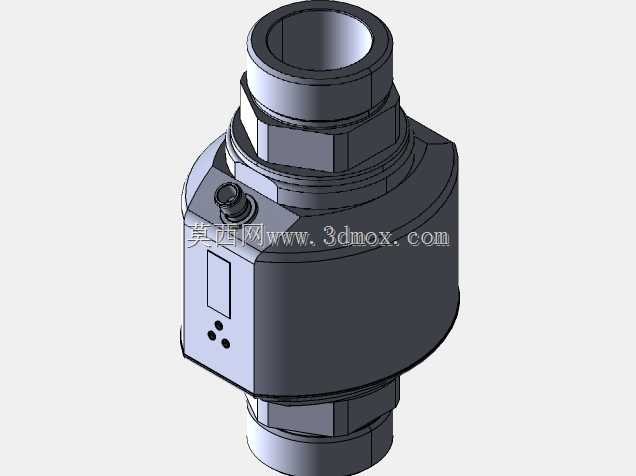

　　在工业流体管路的监测场景中，这类传感元件常被集成在液压、气动、水处理、冷却循环等系统的管路上，承担介质流量、温度或压力参数的实时采集任务，是设备闭环控制、状态预警、能耗核算环节里不可或缺的感知终端。从结构设计来看，该元件采用上下双外螺纹接口的柱式主体结构，主体中段为六边形旋拧受力位，完全适配标准管钳、活动扳手的安装操作，安装时无需额外定制工装，可直接对接同规格的工业管路螺纹，大幅降低现场装配的适配成本。主体上部的螺纹接口用于接入被测管路的上游端，下部螺纹对接下游管路，介质可直接从元件内部的流道贯通，这种直通式的流道设计能最大程度降低管路压损，避免因元件接入造成的管路通径缩径问题，保障流体输送效率不受额外影响。

　　元件侧面预留的电气接插部位做了凸起的防护结构，接插端旁侧设置的状态指示点位可在设备运行时直观反馈工作状态，运维人员巡检时无需拆解设备，直接观察点位状态就能快速判断元件是否处于正常工作区间，减少现场排查的时间成本。从安装边界来看，主体的最大外径尺寸控制在常规管路安装的预留空间范围内，上下螺纹段的长度经过适配设计，既保证螺纹旋合的密封长度满足工业管路的耐压要求，又不会因为螺纹过长导致安装后元件突出管路过多，挤占周边其他管线、阀件的布置空间，在紧凑的阀组安装场景中也能顺利完成布设。设计阶段针对工业现场的复杂工况做了结构强化，主体外壳采用一体化的刚性结构设计，侧壁的厚度经过受力校核，可承受管路常规的水锤冲击、振动载荷，

　　避免长期运行过程中出现壳体开裂、密封失效的问题。侧面的电气接口位置做了防水防尘的结构适配，可对接标准的工业防水接插件，满足车间、户外管路等多场景的防护等级要求，无需额外加装防护套就能适应潮湿、多粉尘的安装环境。在实际选型适配时，这类传感元件可直接替换同接口规格的传统管路接头，不需要对原有管路做大规模改造，仅需在原有管路的接头位置替换安装该元件，就能完成监测点位的加装，非常适合老旧设备的智能化改造项目，也适配新设备出厂时的状态监测点位布设。元件内部的流道做了顺滑过渡处理，没有直角突变的结构，可减少介质流经时的紊流现象，一方面降低流道内的杂质沉积概率，延长元件的维护周期，另一方面也能让介质流经检测区域时流态更稳定，保障参数采集的准确性。

　　从三维建模的角度来看，该模型完整还原了元件的所有外部装配特征，包括螺纹段的公称尺寸、六边形旋拧位的对边距离、电气接口的安装位尺寸、状态指示点的位置，结构设计人员在做管路整体布局时，可直接将该模型导入装配体，准确校核元件与周边阀件、管线、设备机架的安装间隙，避免实际装配时出现干涉问题。针对不同的安装朝向需求，该柱式结构可支持任意角度的管路安装，不管是水平管路、垂直管路还是倾斜布设的管路，只要螺纹接口匹配就能完成安装，不会因为安装朝向影响内部检测组件的正常工作，适配性覆盖绝大多数工业流体管路的布设场景。在设备运维层面，这种一体化的结构设计没有易损的外露活动部件，日常运维仅需定期检查接口密封状态、电气接插件的紧固情况即可，不需要做复杂的拆解维护，能有效降低工业现场的运维工作量。
