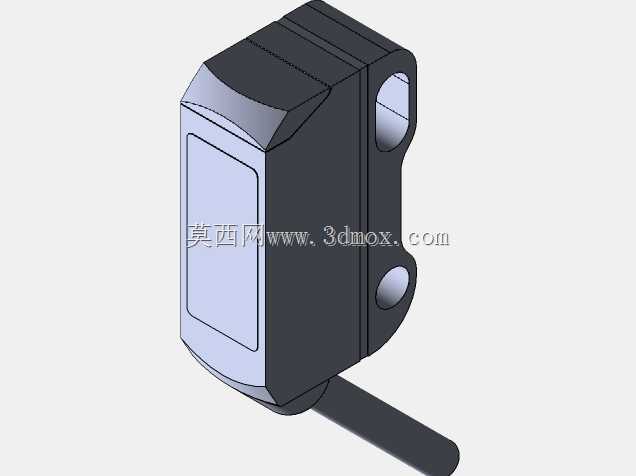

IFM O8P200光电传感器三维结构模型

　　在自动化产线的物料到位检测、输送线工件计数、装配工位定位校验等场景中，光电类传感器是应用频次极高的检测元件，这款IFM O8P200型光电传感器的三维模型，完整还原了实物的结构细节与安装特征，可直接用于设备三维布局阶段的干涉校验、安装工位设计以及BOM表元件选型参考。从实际工程应用角度看，这类漫反射式光电传感器常被布置在输送线侧方、机械手末端夹具周边、料仓出料口位置，用来检测工件是否到达指定工位、判断料仓有无物料、校验装配动作是否完成，相比接触式行程开关，它没有机械磨损，响应速度更快，对被测工件的材质适应性更广，无论是金属件、塑料件还是纸质包装件，只要表面具备一定反光率都能稳定检测。

　　模型构建时完全遵循实物的结构比例，主体外壳采用两段式拼接结构，前端是半透明的光学透镜窗口区域，做了斜切收边处理，既可以扩大光束发射接收的角度范围，也能避免车间环境中的灰尘、切削液直接积在透镜表面影响检测精度；后端是黑色工程塑料壳体，表面做了细微的防滑纹理，方便现场安装时拧动调节检测距离的旋钮。侧面预留的两个贯通安装孔是这类传感器的标准安装位，孔位间距符合工业传感元件的通用安装规范，既可以配合M3螺丝直接固定在设备机架的安装平面上，也能搭配专用的L型安装支架调整检测角度，安装孔周边做了局部加厚处理，避免螺丝锁紧时壳体出现应力开裂。尾部出线位置做了圆弧过渡的出线护套，模型里还原了出线护套的锥度结构，这个结构在实际使用中可以减少线缆反复弯折导致的线芯断裂问题，适配设备上常见的拖链布线场景。

　　从设计思路上看，这款传感器的外形做了紧凑化处理，整体厚度控制在极小的尺寸范围内，适合安装在空间局促的装配工位内部，比如3C产品组装线的小工装夹具旁、小型皮带输送机的侧梁位置，不会占用过多的设备布局空间。前端透镜区域的内凹设计，能在一定程度上避免工件剐蹭到透镜表面，减少日常维护时的清洁频次；壳体的边角全部做了圆角处理，没有尖锐的棱角，既符合工业设备的安全设计要求，也能避免安装调试时划伤操作人员。模型完整还原了传感器的安装边界尺寸，在做设备三维布局时，可以直接调用这个模型来校验安装位置是否和周边的工装、工件、运动部件产生干涉，比如在设计机械手取料工位时，把传感器模型放在预定安装位，就能模拟机械手运动过程中是否会碰到传感器本体，提前调整安装位置和支架高度，减少现场安装调试时的改造成本。

　　实际选型使用时，这类传感器的检测距离调节旋钮位于壳体尾部，模型上也预留了对应的结构位置，方便设计人员在出工程图时标注调节空间的预留尺寸，避免安装后被周边结构挡住无法调整检测参数。壳体侧面的两个安装孔为长圆形？不，是贯通的光孔，允许安装时有少量的位置调整余量，抵消机架加工时的孔位误差，降低安装对位的难度。整个模型的结构拆分逻辑和实物一致，透镜窗口、主体壳体、安装侧耳、出线护套的分模线都做了还原，不仅能用于布局设计，也可以作为传感器类产品结构设计的参考案例，分析工业级传感元件在壳体强度、安装便利性、环境防护方面的设计考量。在做设备的虚拟调试时，这个模型还能配合电气符号库完成传感器的点位布置示意，让机械、电气两个专业的设计人员在同一个三维环境下核对安装位置与布线走向，减少跨专业沟通的误差。
